城市次干道道路工程CAD施工图纸设计43张
- 设计时速：40km/h
- 干线：是
- 位置：重庆
附件详情
道路设计等级为城市次干路，该资料段落长541.781m，标准路幅宽度为26m，双向四车道，设计车速40km/h。
全线最大纵坡3.7%，最小纵坡1.5%，最大坡长292.969m，全线共设3处竖曲线，最小竖曲线半径R=1600m，道路其它竖向满足规范及规划要求。
......
共43张，编制于2014年。
机动车道路面结构及路缘石详图
水泥混凝土面板接缝设计图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
dl-04~dl-05 道路平面设计图（调整）.dwg -
dl-01 区位图.dwg -

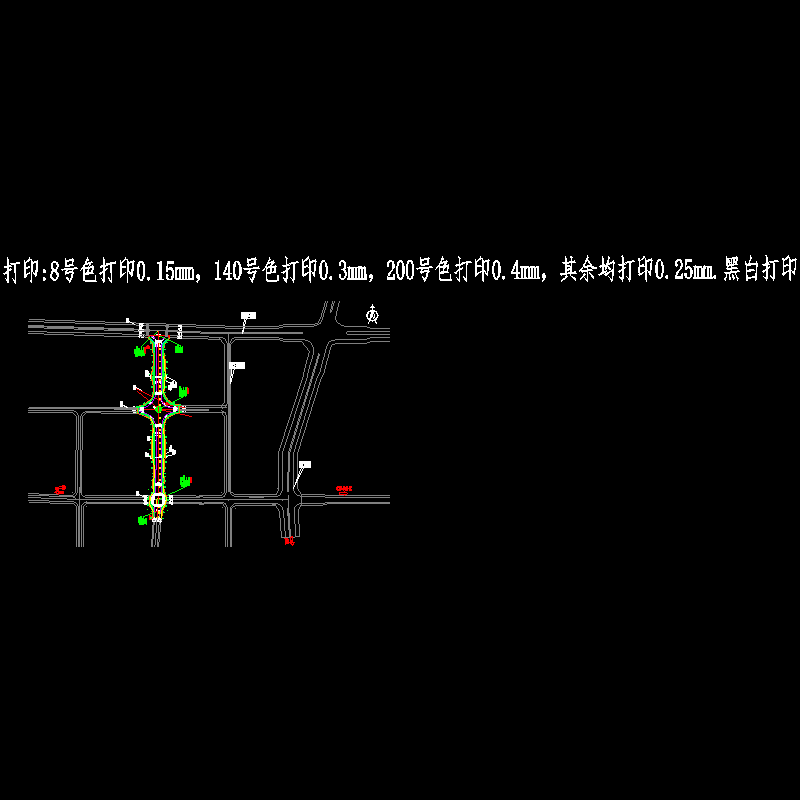

dl-02 道路总平面图.dwg -
dl-03道路标准横断面.dwg -
dl-06 直线、曲线及转角一览表.dwg -
dl-07 逐桩坐标表.dwg -
dl-08 纵断面设计图.dwg
-
图纸目录.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：7.46 MB
- 收藏次数：0
-
文件名称：
附件-995788976785557678.rar
