城市次干道道路给排水工程施工大样图设计断面图

本次道路设计范围为道路、隧洞部分给排水工程设计,包括隧洞段给排水设计、路面段排水系统设计。
……
本次东大道消防给水管及压力排水管为非重力流压力管道,主要是沿隧洞两侧检修通道布置,在横穿道路车行道时管顶覆土控制不小于0.7m,其他段结合检修通道具体空间情况进行合理铺设。
……
顶管段及排水隧道:
在设计顶管和隧道段的起始端以及中间段适当位置设置工作竖井,工作竖井用于始发端放置顶进及暗挖设备,并进行暗挖作业,同时作为向路面运送土石方的通道。顶管段管材采用玻璃钢夹砂管专用顶管。
……
共106张,cad格式,。
V级围岩复合衬砌超前支护结构图
隧洞起点竖井及内部构筑物大样图

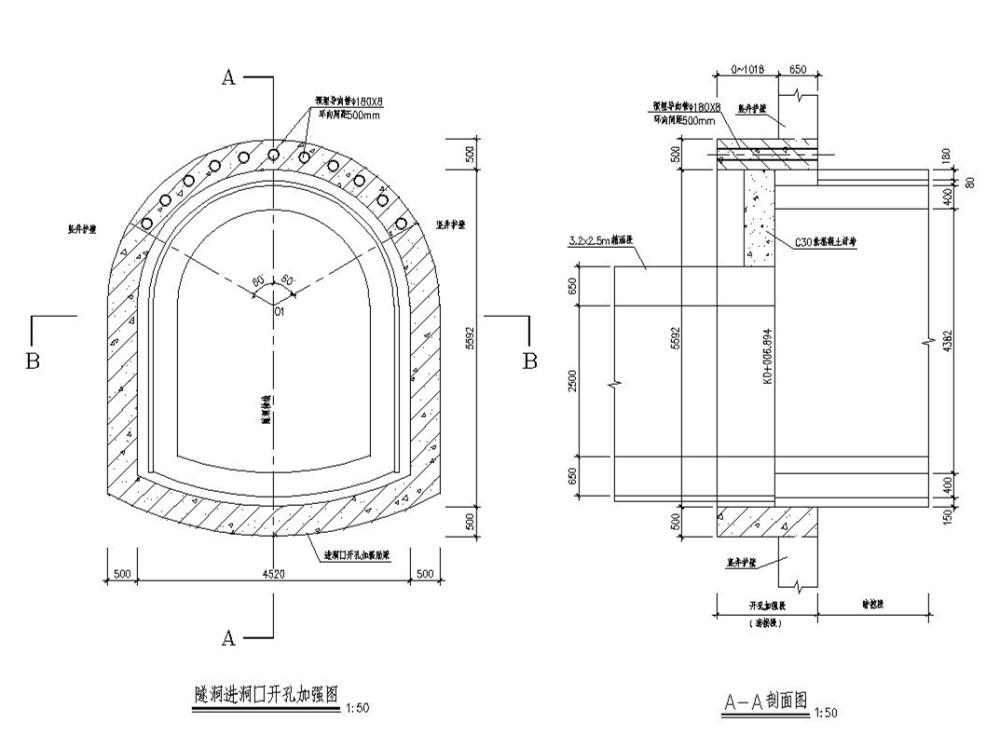

隧洞进洞口开孔加强图

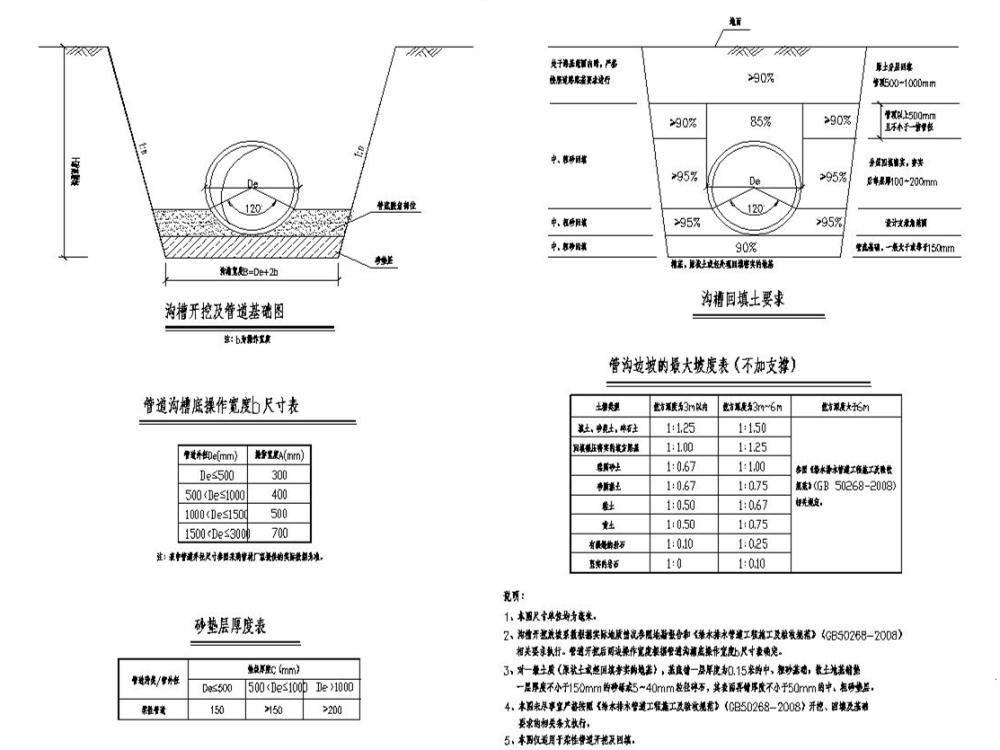

管道砂石基础及 沟槽开挖 断面图

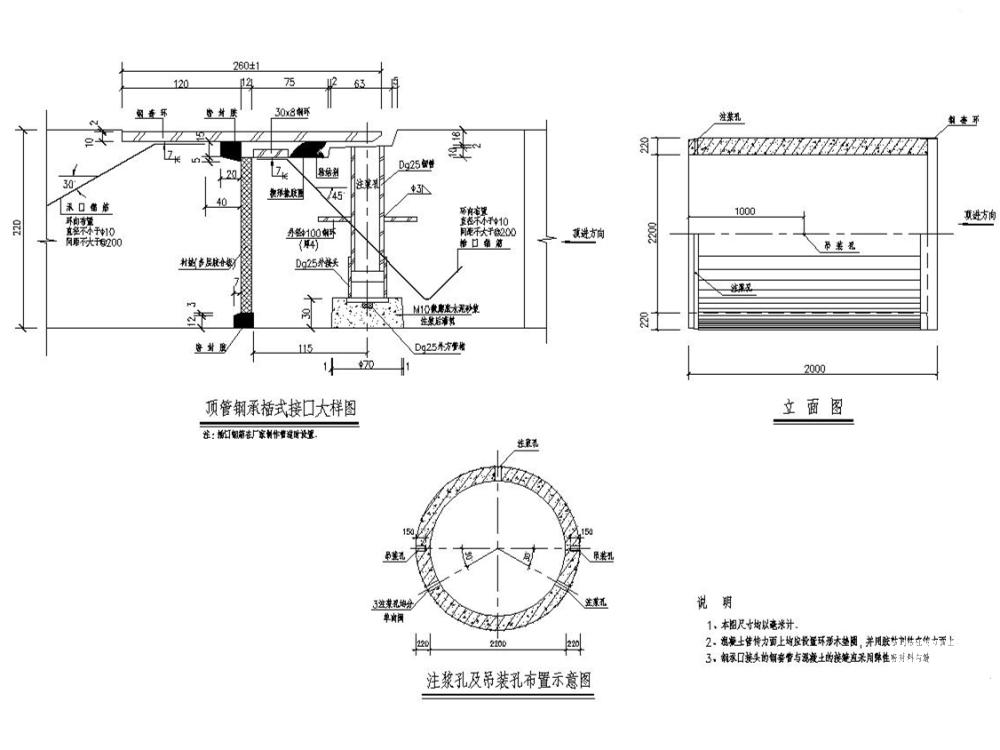

顶管接口处理大样图
d2200顶管接收井及内部跌水井大样图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 次干道道路给排水图 - 1
    次干道道路给排水图 - 1
  • 次干道道路给排水图 - 2
    次干道道路给排水图 - 2
  • 次干道道路给排水图 - 3
    次干道道路给排水图 - 3
  • 次干道道路给排水图 - 4
    次干道道路给排水图 - 4
  • 次干道道路给排水图 - 5
    次干道道路给排水图 - 5
  • 次干道道路给排水图 - 6
    次干道道路给排水图 - 6
以上是部分截图,请下载附件后查看完整高清内容
