城市次干道道路排水施工大样图设计平面布置图
附件详情
- 排水 设计说明
- 排水服务面积图
- 综合管网标准横断面图
- 排水管道 平面布置图
- 雨水管道纵断面图
- 污水管道纵断面图
- 雨水检查井坐标表
- 污水检查井坐标表
- d400～d500矩形检查井大样图
- d600～d800矩形检查井大样图
- d1000～d1200矩形检查井大样图
- d400～d600矩形跌水井大样图
- 八字式排水管道出水口大样图
- FRPP管道基础及接口大样图
- 路边复合材料蓖雨水口大样图
- 360°混凝土包封大样图
附件详情
本项目道路全长1270.043米，其标准路幅宽24米=4米人行道+8米车行道+8米车行道+4米人行道。设计范围为在道路红线范围内新建雨、污水管网，以排除道路及周边地块的雨污水。雨水管线采用双侧布置，污水管线采用单侧布置。
该项目排水体制采用雨、污水分流制，雨、污水管网分别自成体系。
......
共43张图，。
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

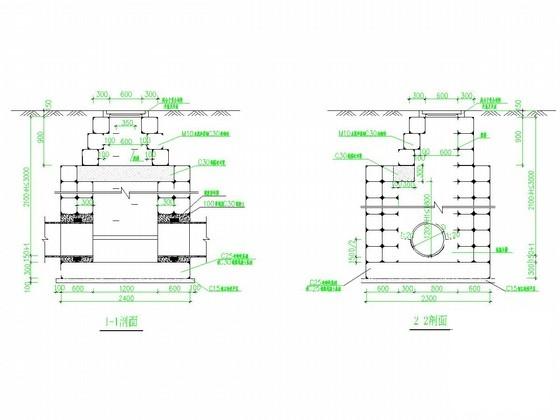

城市次干道排水大样图 - 1
以上是部分截图，请下载附件后查看完整高清内容
