30m宽城市次干道工程全套施工大样图

附件详情

项目概要：
道路全长524.722米，设计的内容包括道路、排水、管线综合、交通设施、绿化、照明等内容。

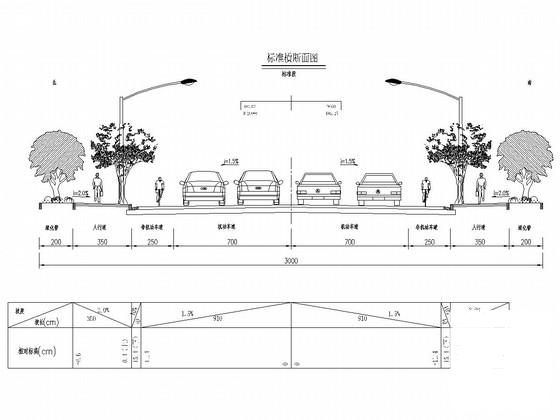

标准路段断面组成如下： 2m（绿化带）+3.5m（人行道+设施带）+2.5m(非机动车道)+14m(机动车道)+ 2.5m(非机动车道)+ 3.5m（人行道+设施带）+2m（绿化带）=30m。
交叉口拓宽段断面组成为：2.0m（绿化带）+3.5m（人行道+设施带）+2.5m(非机动车道)+21m(机动车道)+ 2.5m(非机动车道)+ 3.5m（人行道+设施带）+2.0m（绿化带）=37m。
......
技术标准：
道路等级：城市次干道；
设计车速： 40km/h；
路幅宽度：规划路幅宽30米；
机动车车道宽度：3.25~3.5m/车道；
设计荷载：路面标准为BZZ-100；桥涵标准：城-A级；

......
设计于，共32张CAD设计图，18页说明书。
