城市次干道挡土墙工程施工CAD大样图设计13张(防撞护栏)

附件详情

  • 结构工程施工图设计说明
  • 挡墙 平面布置图
  • 挡墙立面布置图
  • 挡墙地质横断面图
  • 挡土墙大样图
  • 防撞栏杆构造图

附件详情

道路全长1515.233米,为城市Ⅱ级次干道,双向四车道,标准路幅宽度为24米。
路面结构设计:
上面层:改性沥青玛蹄脂碎石混合料40mm(SMA13)
0.3~0.5Kg/m2 改性乳化沥青粘层
下面层:沥青混凝土AC-20厚60mm
稀浆封层:改性乳化沥青稀浆封层厚10mm
透层:0.7~1.5L/m2透层油
基层:水泥稳定级配碎石基层厚200mm(水泥含量5%)
底基层:水泥稳定级配碎石底基层厚200mm(水泥含量4%)
垫层:天然砂砾石垫层厚200mm
……
挡墙施工要点:
(1)严格按照平面位置进行挡土墙的定位。
(2)施工单位应精心施工,确保工程质量,如地质情况与地质资料出入较大时,应及时通报设计单位。
(2)施工前应做好地面排水,保持基坑干燥。
(4)需待墙身强度达到70%时,方可回填墙背填料。回填材料采用沙性土,分层填筑碾压,每层的厚度不得大于0.3m。如回填区域属于道路路基范围,回填的密实度应严格按照道路路基要求执行。
(5)挡墙混凝土可分段、分层浇注,但施工缝需凿毛处理并清洗干净。
(6)挡墙施工应注意预埋防撞栏杆基座钢筋,与基座混凝土结合面同样需凿毛处理并清洗干净。
……
共13张,编制于近代年。

防撞栏杆构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

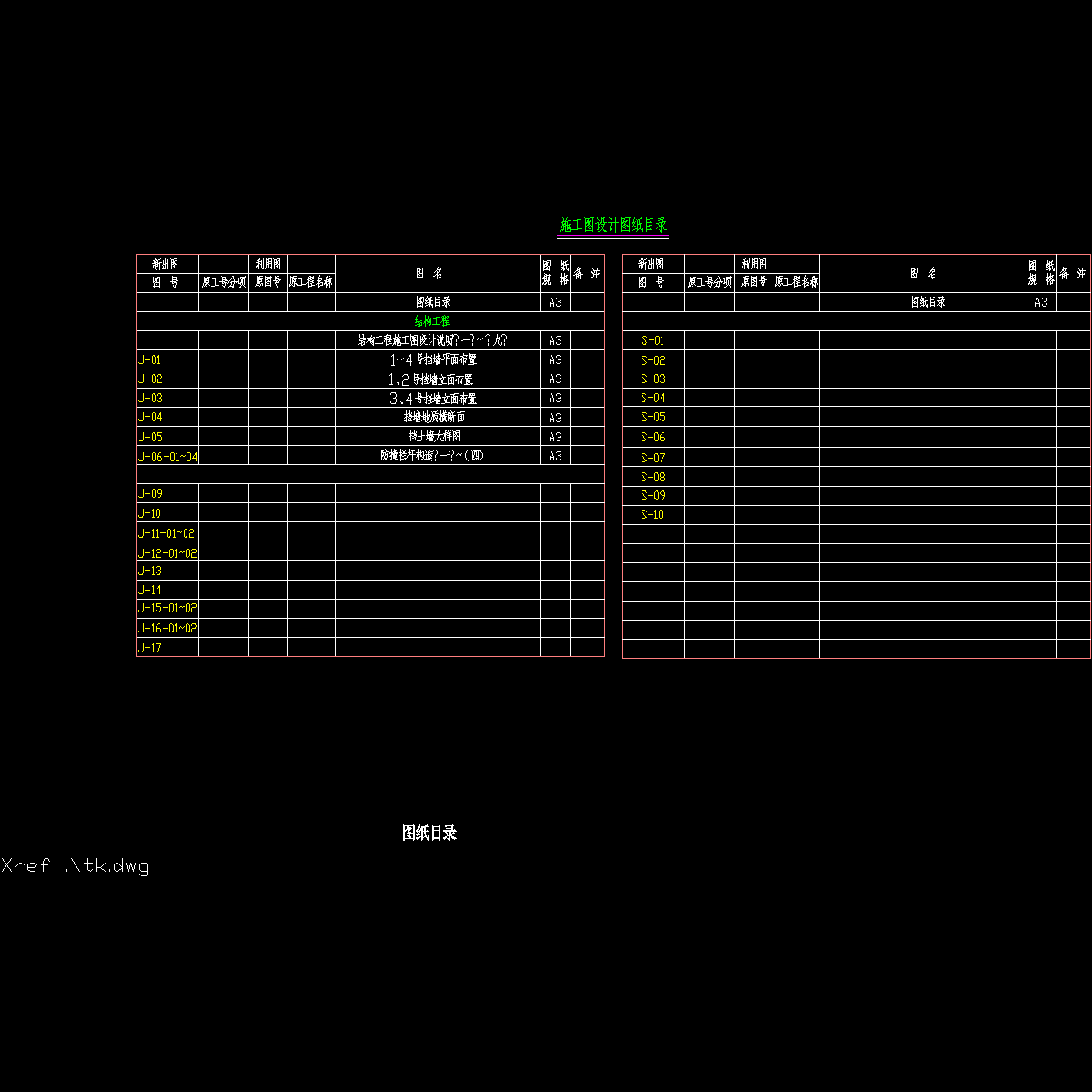

  • 目录.dwg
    目录.dwg

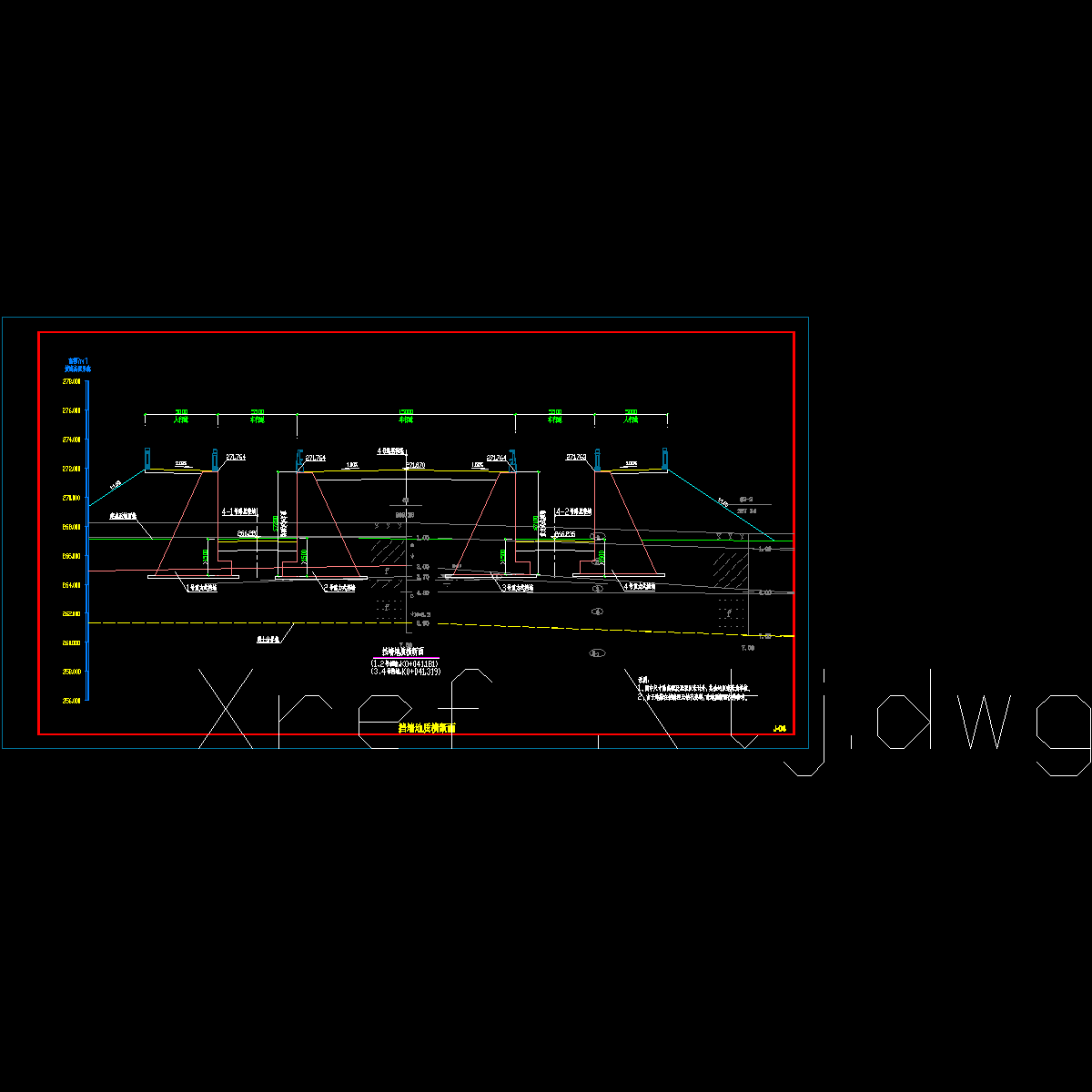

  • 地质断面.dwg
    地质断面.dwg
  • 防撞栏杆构造-挂板.dwg
    防撞栏杆构造-挂板.dwg

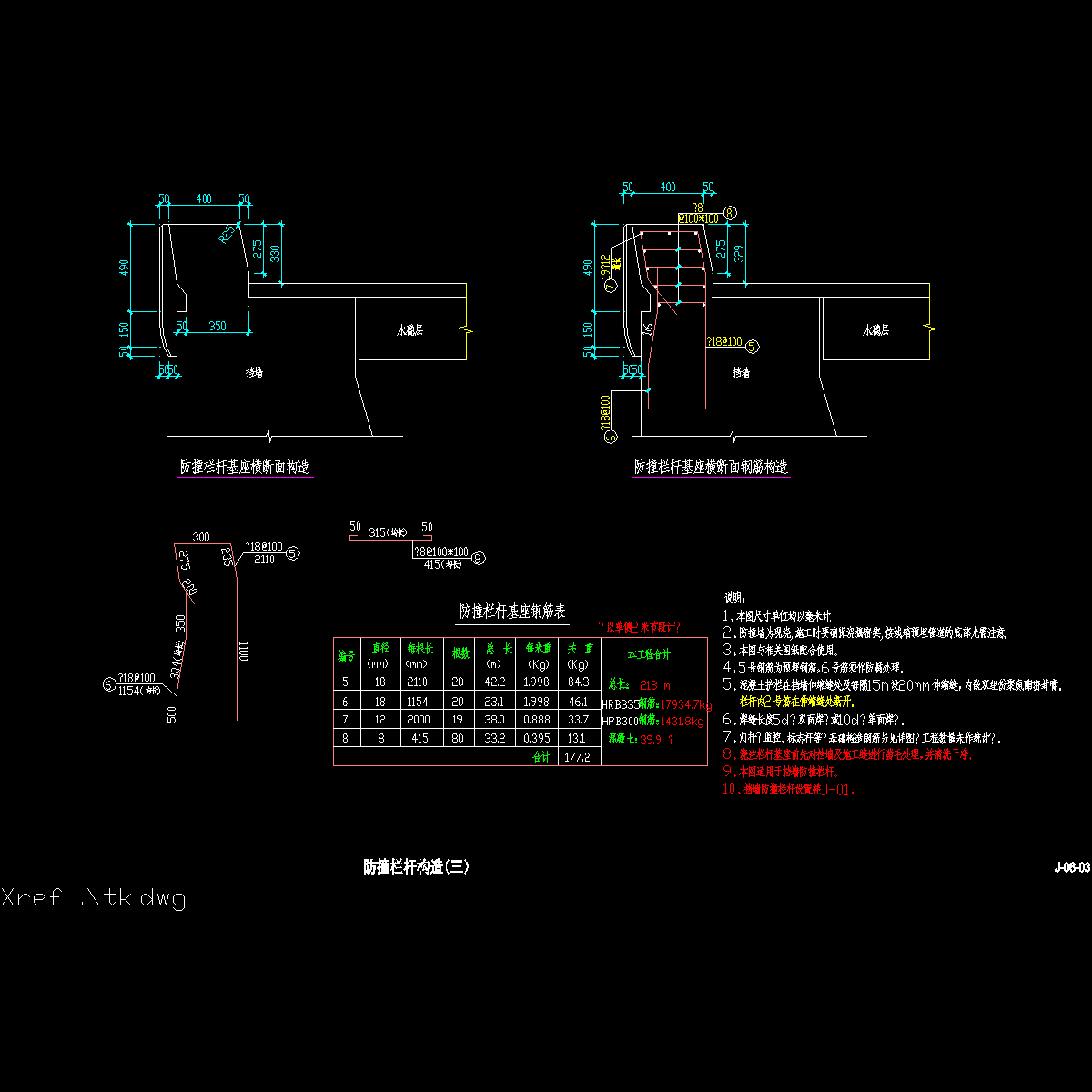

  • 防撞栏杆构造-基座.dwg
    防撞栏杆构造-基座.dwg
以上是部分截图,请下载附件后查看完整高清内容
