城市次干道排水工程CAD施工大样图设计28张

附件详情

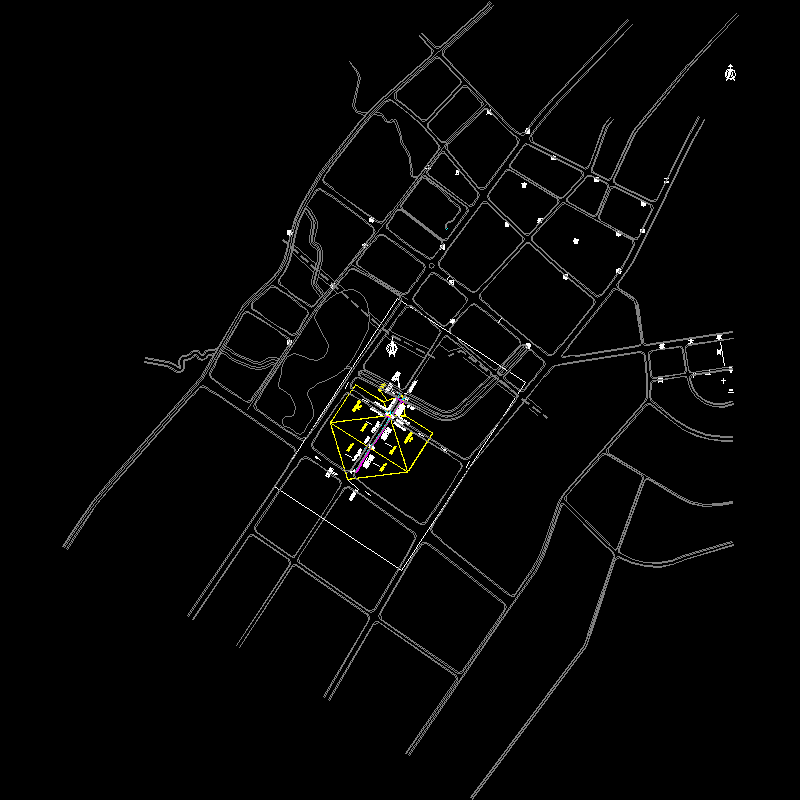

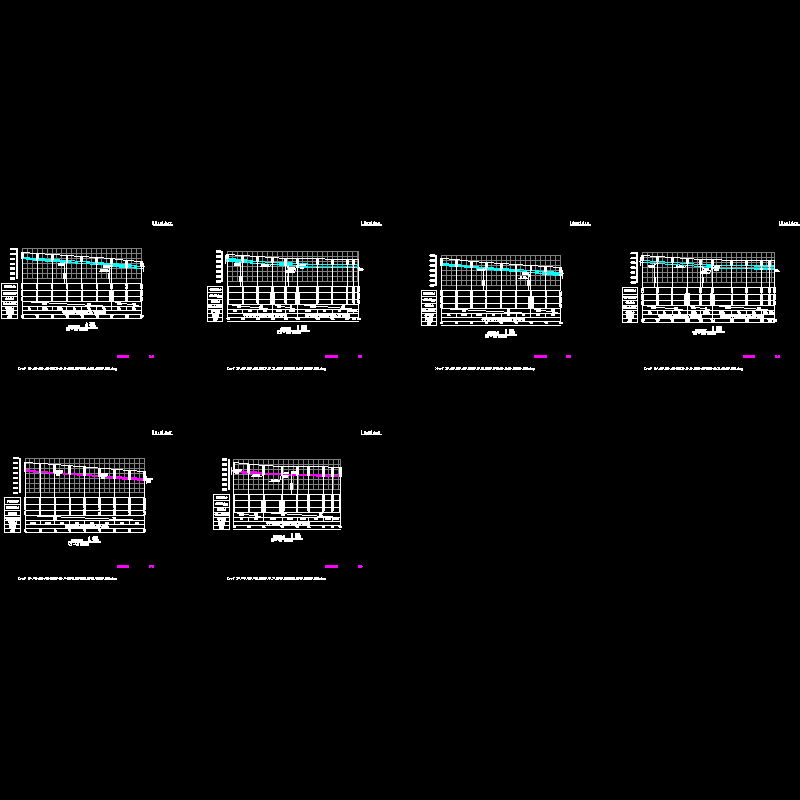

本道路全长0.582公里，本册图纸主要为排水部分施工图设计。
……
主要技术标准：
该资料所属道路等级为城市次干道Ⅲ级，采用的技术标准为：
设计行车速度：30公里/小时
最大纵坡：1.53%
路幅宽度：24米 车行道宽度：2×8米 人行道宽度：2×4米
车行道正常横坡：1.5% 人行道正常横坡：2%
一般路基段缘石高出路面的高度：15厘米
车辆荷载：公路I级
停车视距：≥30米
道路交通量达到饱和状态时设计年限：20年
……
排水管道的平面布置：
1）管道平面定线必须确保已有构筑物的安全。
2）雨、污水管由坐标定位，排水检查井之间管道按直线连接。管道竖向按管顶平接方式。
3）污水根据两侧地块开发情况预留过街支管，每间隔约90m预留一处过街支管。污水管道预留过街支管管径为d400。
……
共28张，编制于2013年。
