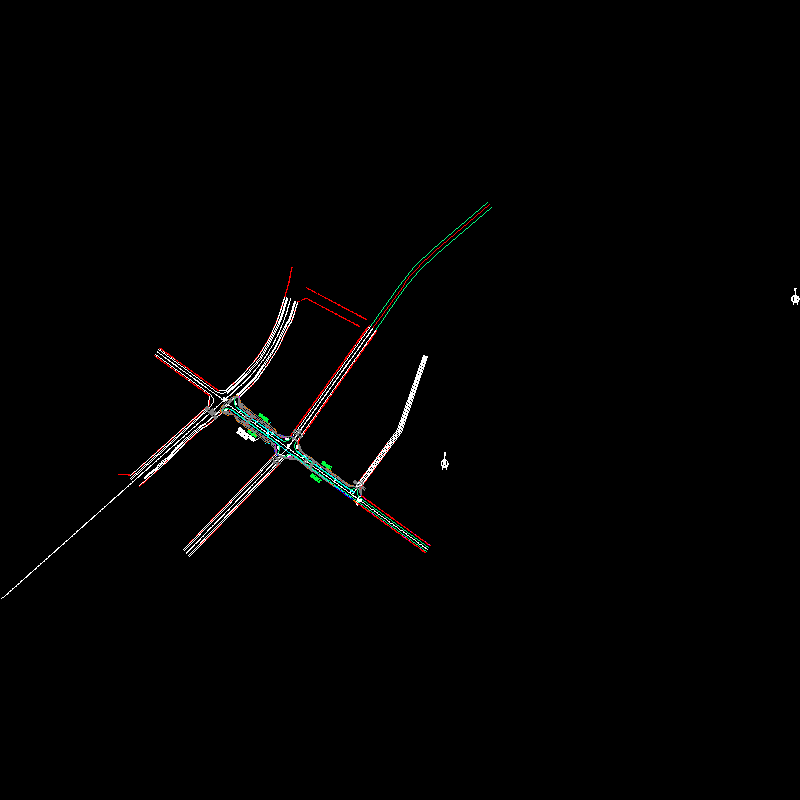

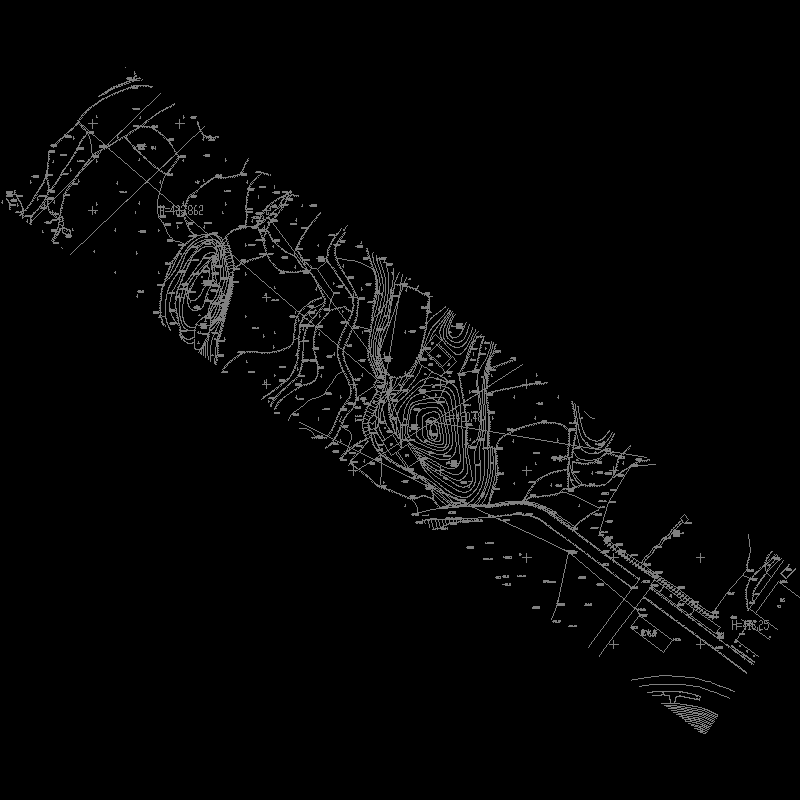

市城市次干道排水工程CAD施工大样图设计15张

道路雨水管道布置：

定线原则：雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性。

雨水管沿道路布置在右侧人行道下，距路缘石1.5m，每间距100～150m设置过街雨水管，以接纳相邻地块的雨水，道路两侧设雨水口。

雨水排放流向为终点向起点方向排放，

……

道路污水管道布置：

定线原则：污水管道的布置考虑地块污水收集的便利性。

污水管沿道路布置在左侧人行道下，距路缘石1.5m，每间距100～150m设置过街污水管，以接纳相邻地块的污水。

……

沟槽开挖 ：

管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0.1～1.5控制（详见管道开挖断面图或基础大样图），如果现场条件不允许，必须采取加支撑等措施。

对于填方地段，须在填方进行至管顶标高1.0m以上后方可开挖管道沟槽，填方应按道路路基要求进行。

……

共15张，dwg格式，编制于2013年。

雨水检查井大样图

满包混凝土加固图
