城市次干路CAD施工方案图纸设计

1)道路等级:城市Ⅱ级次干路,道路红线宽度30米,建筑红线宽度40米;   2)设计计算行车速度:40km/h;   3)路面结构设计标准轴载:BZZ-100KN   4)地震基本烈度:6度。   5)道路横断面布置:5米的建筑后退红线绿化 2米的道路绿化 5米的人行道 16米的车行道 5米的人行道 2米的道路绿化 5米的建筑后退红线绿化;机动车道16米,双向四车道,车道布置为0.25米路缘带 2X3.75的大车道 0.5米的双黄线 2X3.75的大车道 0.25米的路缘带。机动车道路拱采用直线加圆曲线的路拱形式,横坡为1.5%,坡向朝外,人行道横坡1.5%,坡向朝机动车道。   6)路面结构:3厘米厚细粒式沥青混凝土(AC-10Ⅰ))(每吨沥青混合料掺2.5kg路用纤维DCPET)、4厘米厚中粒式沥青混凝土(AC-16Ⅰ)、6厘米厚粗粒式沥青混凝土(AC-25Ⅱ)、0.5厘米厚沥青下封层、18厘米厚6%水泥稳定碎石、15厘米厚4%水泥稳定碎石,总厚度为46.5厘米。人行道路面结构层自上而下依次为:8厘米厚C30彩色水泥混凝土大波浪砖(11.25X22.5X8)、2厘米厚1:3水泥砂浆卧底、10厘米厚C10水泥混凝土、5厘米厚级配碎石,总厚度为25厘米。   7)道路总体布置图;道路标准横断面;道路线位图;相交道路标准横断面;道路逐桩坐标表;道路纵断面;交叉口竖向;路基结构设计图;道路路面结构图;道路无障碍设计;锯齿形偏沟大样图;公交停靠站大样图;道路工程数量一览表   共20张CAD图纸,2004年设计

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 交叉口竖向dwg.dwg
    交叉口竖向dwg.dwg

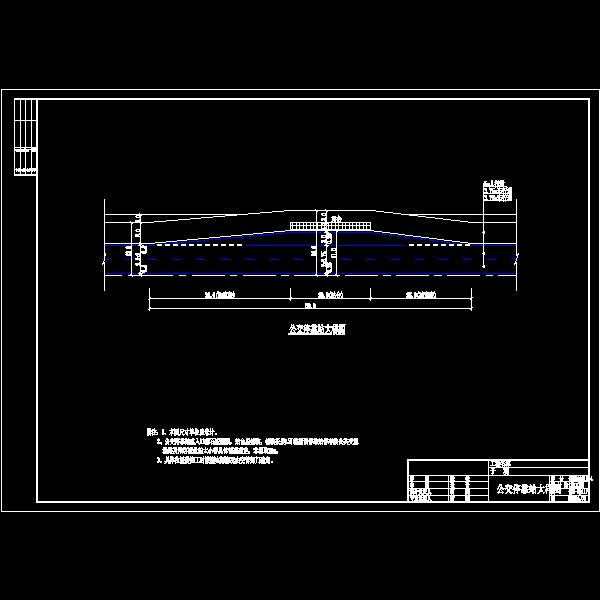

  • 公交停靠站大样图.dwg
    公交停靠站大样图.dwg

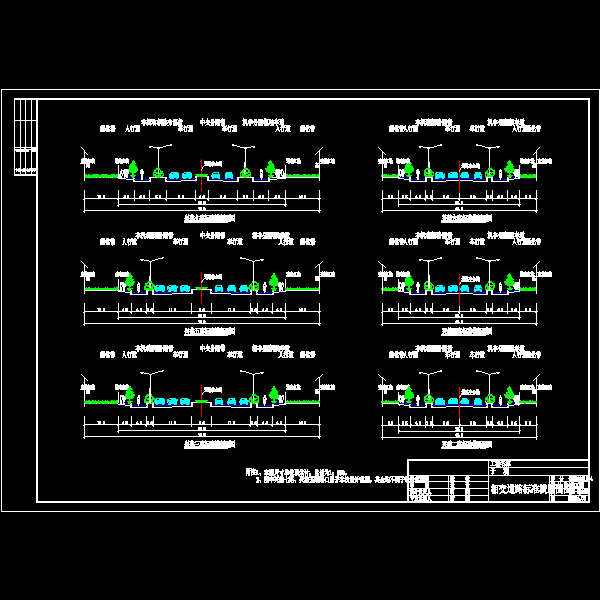

  • 相交道路标准横断面.dwg
    相交道路标准横断面.dwg

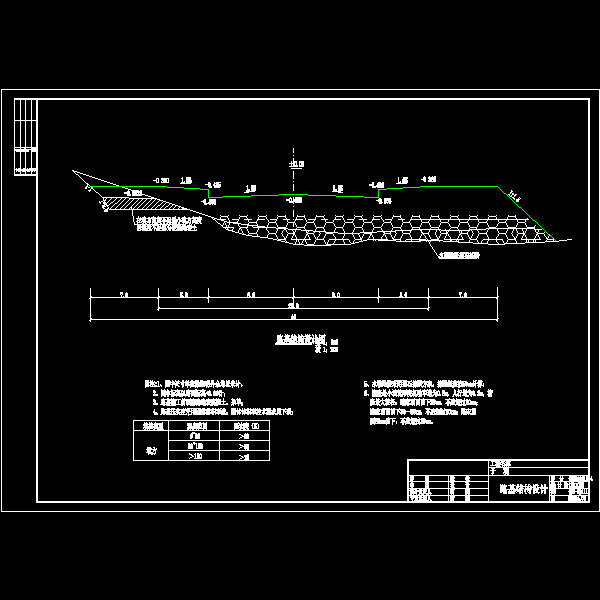

  • 路基结构设计图.dwg
    路基结构设计图.dwg

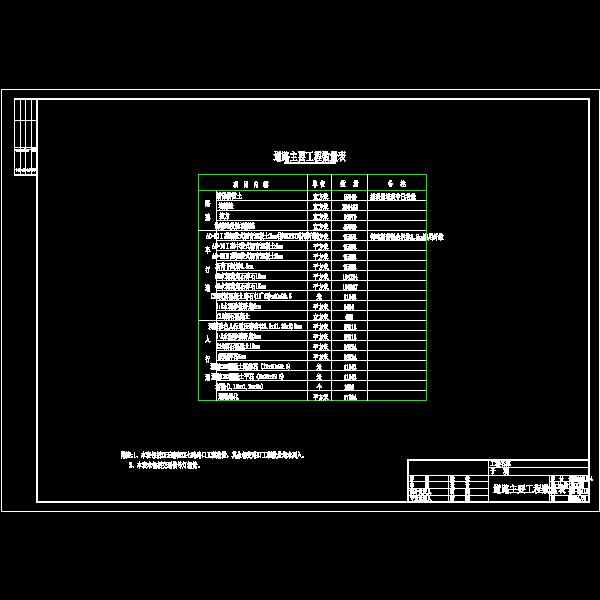

  • 道路工程数量一览表.dwg
    道路工程数量一览表.dwg
  • 道路总体布置图.dwg
    道路总体布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
