城市次干路拓宽改造工程管线CAD施工图纸设计11张

附件详情

本次道路设计主要将现状8米宽公路拓宽改造为24米,以衔接东侧改造后桥梁。
主要技术标准
1)道路设计等级:城市次干路
2)道路计算行车速度:40km/h
3)路面设计年限:沥青砼10年
4)路面结构设计标准轴载:100KN
……
排水工程设计原则:
1)、排水体制为雨、污分流制。
2)、雨水结合河网分布,分段就近排放。
3)、管位安排:机动车道下尽量不布置管线,有利行车安全及美观。
4)、结合地质情况采用经济、合理、安全、可靠、节能及施工方便的新型管材。
……
共11张,编制于2012年。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 排水平面图.dwg
    排水平面图.dwg
  • 材料表加电力电讯.dwg
    材料表加电力电讯.dwg
  • 电力电讯_2.dwg
    电力电讯_2.dwg

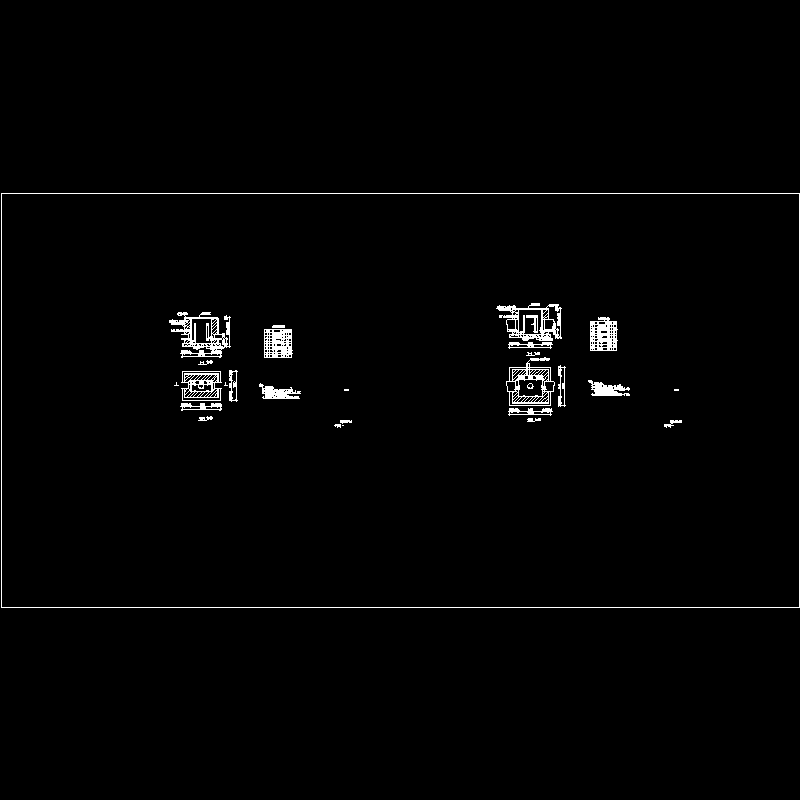

  • 电缆井及通信井.dwg
    电缆井及通信井.dwg

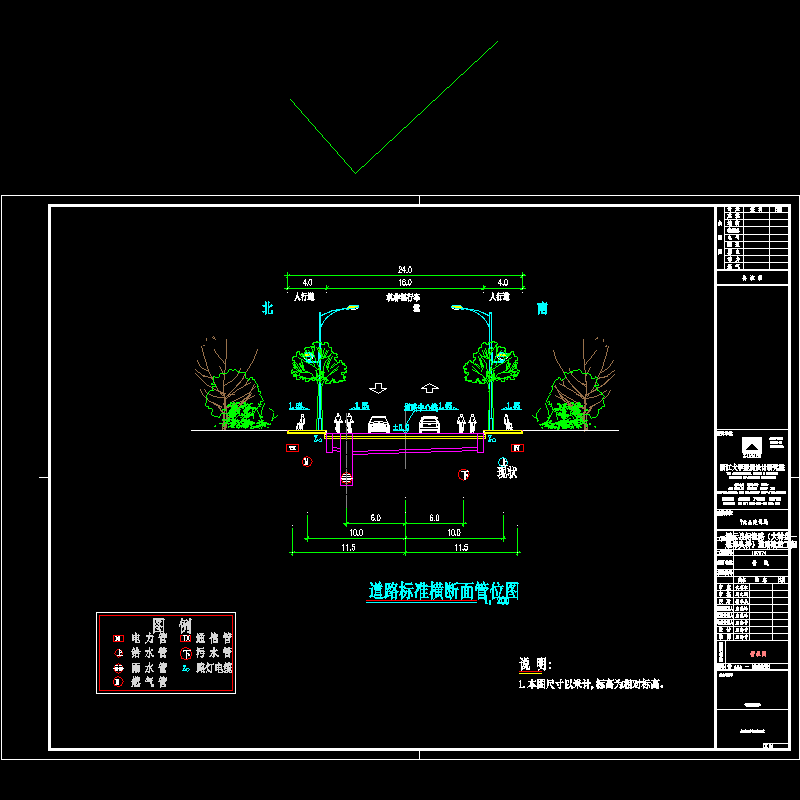

  • 管位图.dwg
    管位图.dwg
  • 管线施工图说明_2.dwg
    管线施工图说明_2.dwg
  • 管道断面图.dwg
    管道断面图.dwg
  • 雨污纵断图.dwg
    雨污纵断图.dwg
以上是部分截图,请下载附件后查看完整高清内容
