双向六车道城市主干道CAD施工大样图95张（2014年新规范）.dwg

资料简介
赚取积分

车道数：六车道
干线：是
位置：辽宁

附件详情

设计说明 6
道路平面位置图1
道路平面图23
道路纵断面图27
道路路拱大样图1
标准横断面布置图1
道路结构图1
15×25×99边石构造及安装图1
无障碍坡道大样图1
无障碍坡道卧边石构造及安装图1
无障碍坡道坡边石构造及安装图1
曲线边石构造图1
10×10×50边石构造及安装图1
树池大样图1
集料级配曲线图3
道路中线数据表1
道路逐桩坐标表1
新旧路面搭接图1
土方横断面图20
土方计算表7
工程量表1

附件详情

图纸依据新规范编制，包括平纵横断面、无障碍设计及新旧路面搭接等。

城市主干道全长：7553.06米；设计车速：60km/h；荷载标准：BZZ—100；车行道横坡：双向1.5%抛物线路拱。道路结构：新建机动车及非机动车道结构：4cm中粒式SBS改性沥青混凝土（AC-16C）、洒粘层沥青（0.6升/平方米）、6cm 中粒式沥青混凝土（AC-20C）、洒透层沥青（1.0升/平方米）、20cm水泥稳定碎石（厂拌，水泥重量比5%）、20cm水泥稳定碎石（厂拌，水泥重量比5%）、20cm级配砂砾（最大粒径5.3cm）、60cm山皮石碴、碾压路床（重型击实，压实度≥95%）。横断面：5.0m人行道+3.5m绿化带+4m非机动车道+1.5m分隔带+22m机动车道+1.5m分隔带+4m非机动车道+3.5m绿化带+5.0m人行道
……
共计95张，

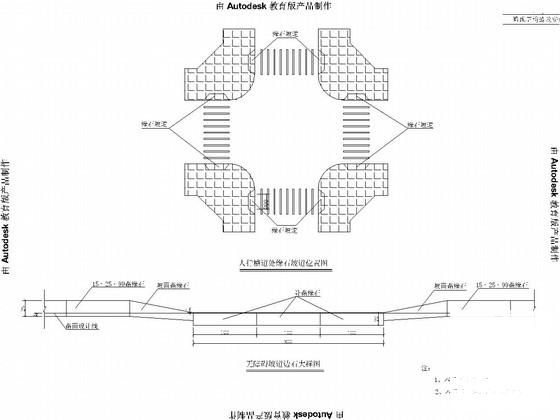

无障碍坡道大样图

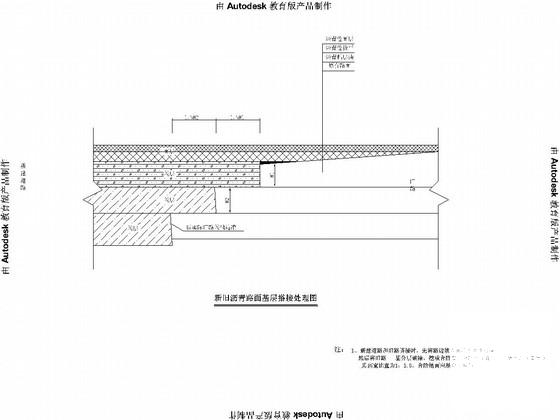

新旧沥青路面搭接图

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

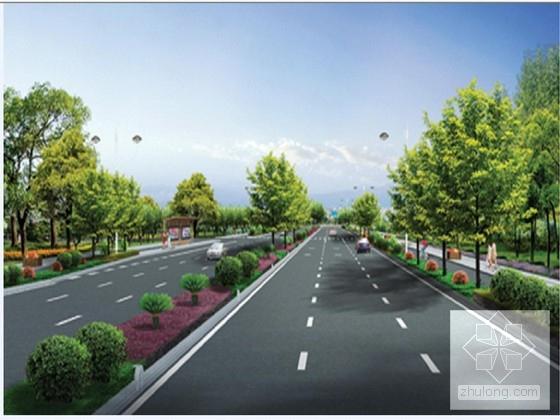

第 1 张图
第 2 张图
第 3 张图

以上是部分截图，请下载附件后查看完整高清内容
