双向四车道市政道路CAD施工大样图设计（新旧路面搭接）

附件详情

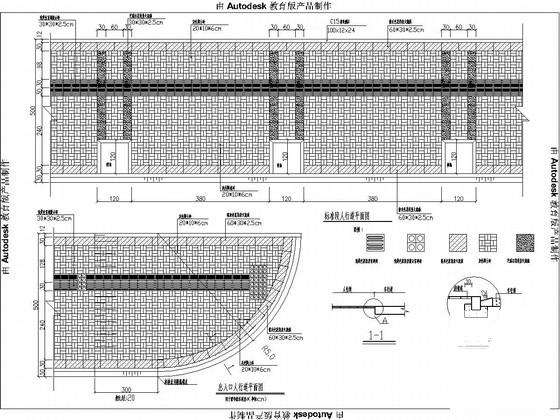

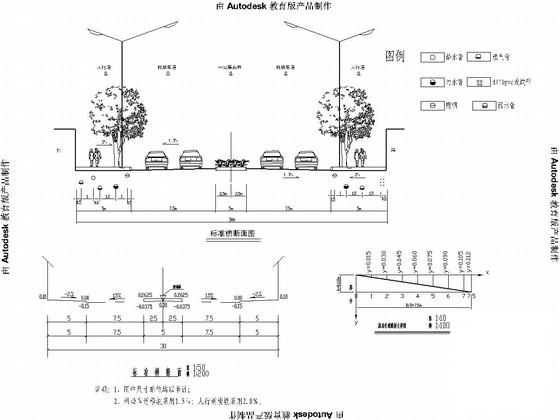

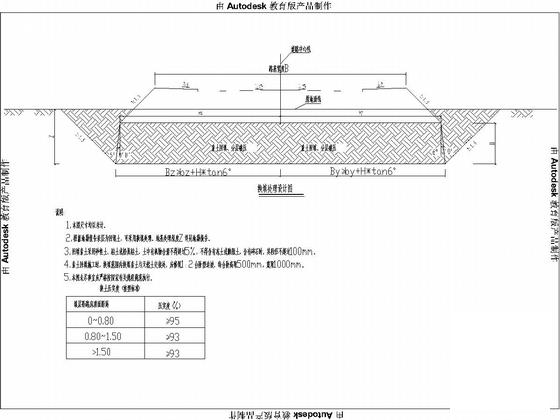

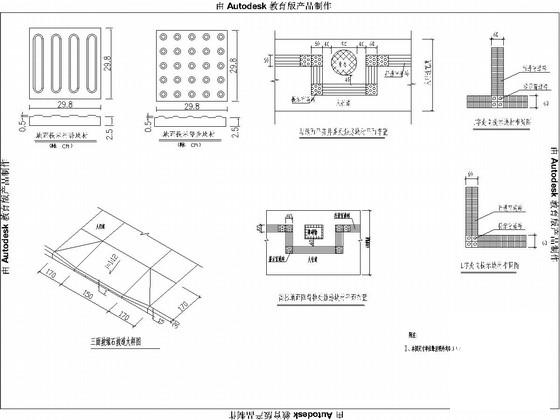

机动车道横坡采用1.5％；人行道横坡采用2.0％。残疾人坡道一般采用三面坡形式，其中正面坡的侧石外露高度不得大于1cm。盲道设置必须通畅连续不得出现半截或断路现象。新旧道路搭接时，先将旧路边表面松土草皮清除，后将旧路基分层破除，挖成台阶型，台阶高度为一层填土的压实厚度，其高宽比为1:1.5，台阶底面应稍向内倾斜。对于所有路段，当路基模量达不到30MPa时，都必须采取换填土、增加砂砾垫层等措施增大压实功能，使路基模量不小于30MPa。15cm6%水泥稳定级配碎石上基层的7天无侧限抗压强度应大于4MPa15cm4%水泥稳定级配碎石底基层的7天无侧限抗压强度应大于2MPa。

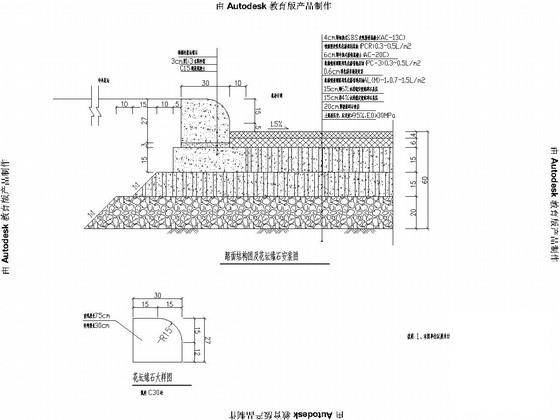

路面结构：4cm厚细粒式SBS改性沥青混凝土(AC-13C)、喷洒型改性乳化沥青粘层油（PCR）0.3~0.5L/m2、6cm厚中粒式沥青混凝土（AC-20C)、机械喷洒道路用乳化沥青粘层油（PC-3）0.3~0.5L/m2、0.6cm乳化沥青稀浆封层、机械喷洒道路用乳化沥青透层油AL(M)-1，0.7~1.5L/m2、15cm厚6%水泥稳定级配碎石基层、15cm厚4%水泥稳定级配碎石基层、20cm厚级配碎石垫层、土路基压实，压实度≥95%，E0≥30MPa
……共计20张，
