双向四车道高速公路毕业设计方案（附CAD图纸）

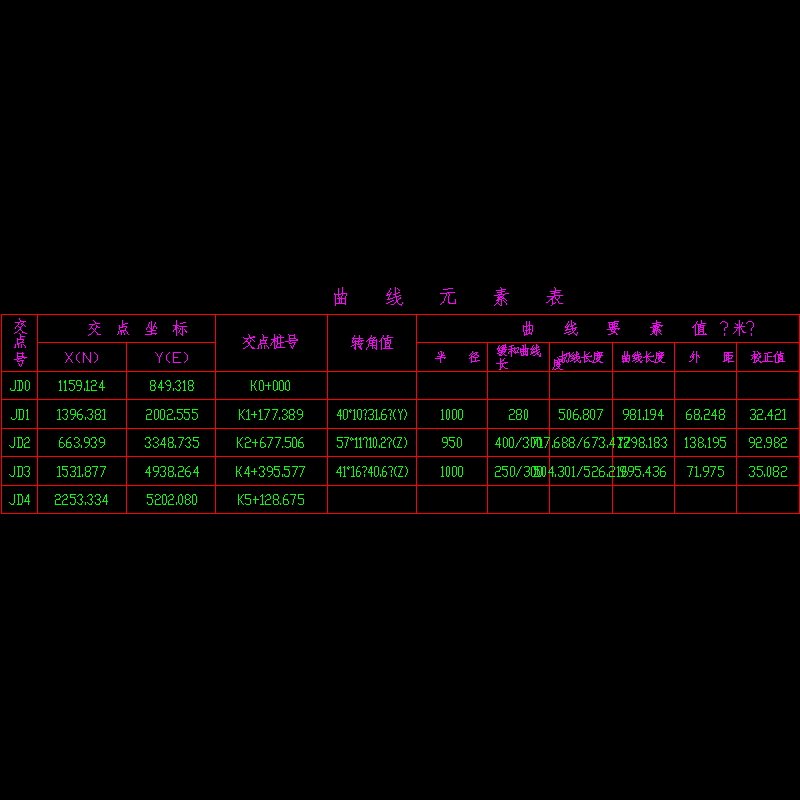

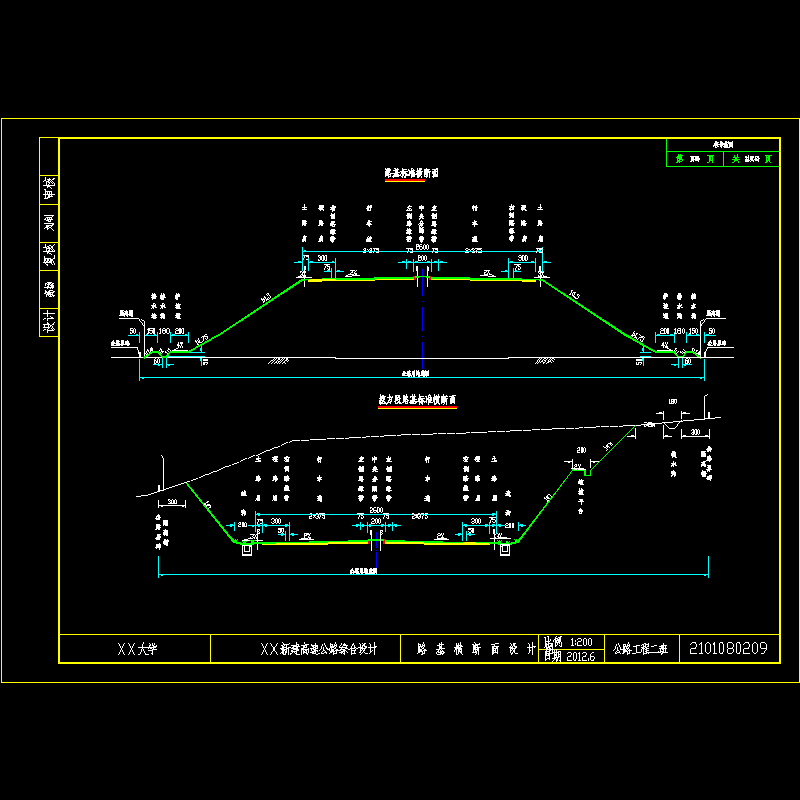

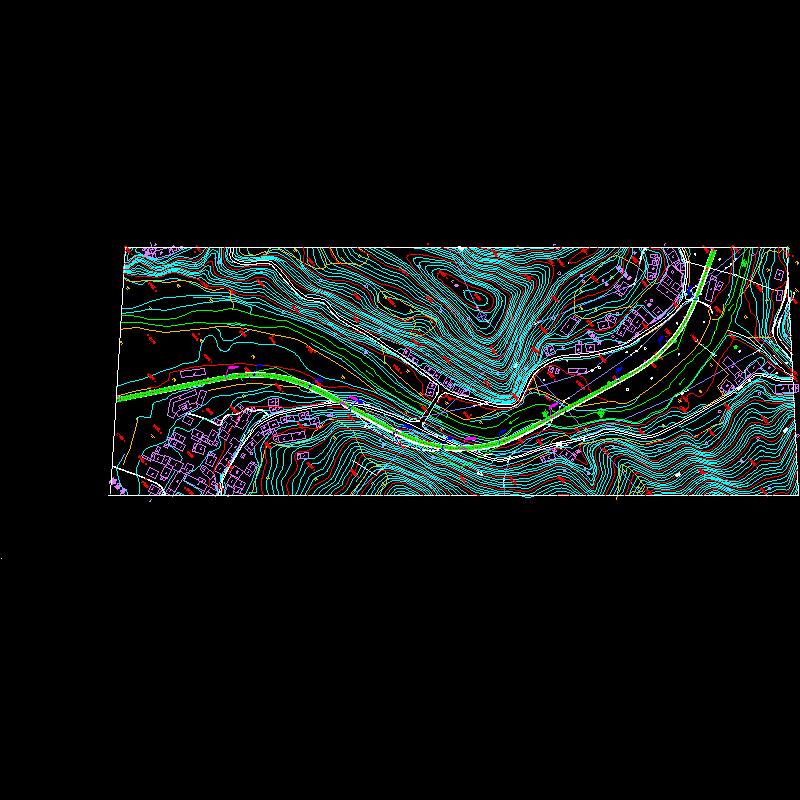

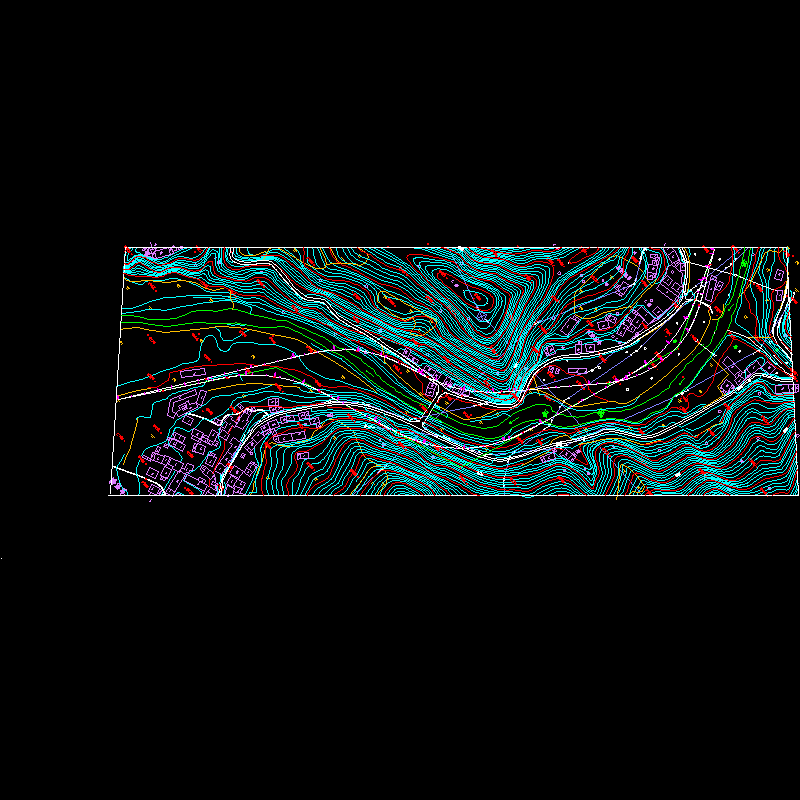

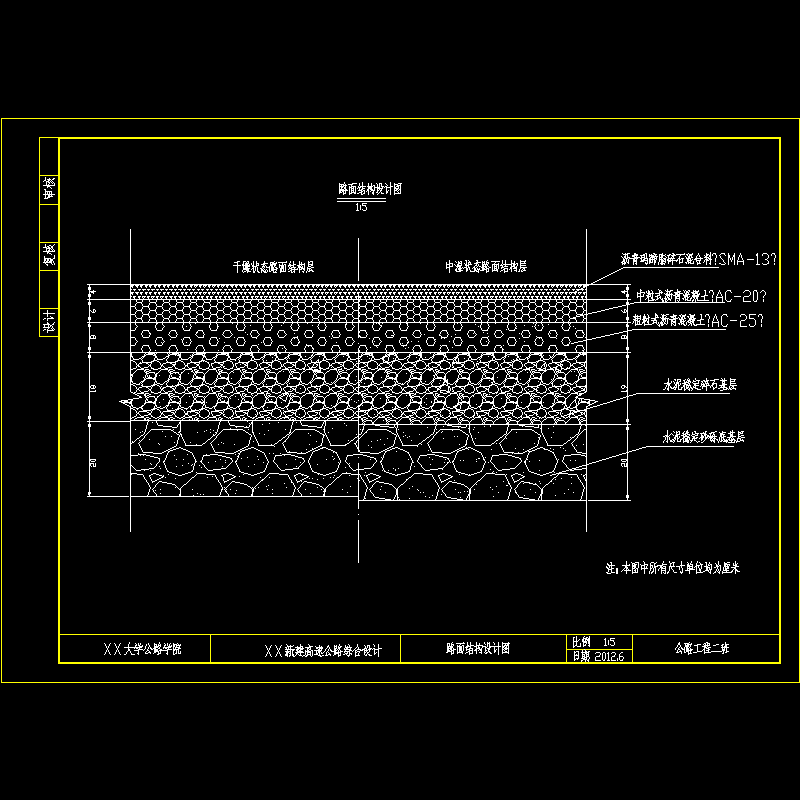

高速公路设计内容包括：主要设计内容有：选线定线、路线方案比选；平面线形设计，包括平曲线设计、里程桩号与坐标计算等；纵断面设计，包括纵坡设计、竖曲线设计、平纵组合设计等；横断面设计，选取有代表性的一公里路段进行横断面类型设计、超高设计、行车视距验算、土石方数量计算等；路基路面设计，包括路基形式选用，边坡稳定性验算，边坡防护，路面结构设计等； 排水设计；桥梁，涵洞，隧道及路线交叉：1）确定大中桥的位置，孔径及跨径，结构类型；2）确定小桥，涵洞等的类型，位置，孔径，跨径及各部尺寸，绘制布置图；3）确定隧道的位置；4）确定路线交叉位置、形式、结构类型。其他：1）确定沿线设施各项工程的位置；2）确定环境保护的内容、措施及方案；3）确定沿线交通标志标线位置、数量；4）计算工程数量。 　　…… 　　路基横断面的典型形式，可归纳为填方路基﹙路堤﹚、挖方路基﹙路堑﹚和填挖结合等三种类型。 　　填方路基：填方高度小于1.0～1.5m者，属于矮路堤。设计时要特别注意控制最小填土高度，力求不低于按自然区划和土质等所规定的临界高度，使路基处于干燥或中湿状态。矮路堤的高度，往往接近或小于应力作用区深度，除填方本身要求高质量以外，地基往往需加特殊处置和加固，路基排水亦极为重要。 　　填方高度在1.5～20.0m范围内，一般情况下属于正常的路堤，可以按常规设计，采用规定的横断面尺寸，不做特殊处治 　　…… 　　桥涵孔径：孔径设计必须保证设计洪水以内的各级洪水及流水、泥石流、漂流物等安通过，并应考虑壅水、冲刷对上下游的影响，确保桥涵附近路堤稳定。标准跨径：0.75、1.0、1.5、2.0、2.5、3.0、4.0、5.0、6.0、8.0、10、13、16、20、25、30、35、40、45、50。 　　…… 　　涵洞布设基本要求：新建涵洞所采用无压力式/跨径多取0.75~5m/内径不小于0.75m,当涵长大于15m小于30m时，内径或净空不宜小于1m,当涵长大于30小于60时，内径或者净空不宜小于1.25m;涵洞选在地形有利的河（沟）段上;洞深和出入口一定范围内沟床、路基坡面等均应铺砌加固。 　　…… 　　全线采用到了基本线形曲线，基本型曲线为保证线形的协调性，回旋线、圆曲线、回旋线的长度之比宜设计成1：1：1~1:2:1的形式，并满足最小圆曲线半径及最小缓和曲线长度的要求。 　　…… 　　边沟设置在挖方路基的路肩外侧，或低路堤的坡脚外侧，用以汇集和排除路基范围内和流向路基的少量地面水。常用边沟的断面形式见图，一般采用梯形。边沟纵坡与路线纵坡一致，排水顺畅。 　　挖方路段及填土高度小于边沟深度的填方路段，应在坡脚外设置边沟，以汇集和排泄降落到路面及边坡坡面上的水。 　　…… 　　文件包括： 　　开题报告 　　毕业设计任务书 　　毕业设计说明书 　　路基超高加宽表、路基设计表、曲线元素表、竖曲线表、土方计算表、直曲表、逐桩坐标表 　　CAD图纸：横断面、路基标准横断面图、路面结构设计图、排水布置图、排水沟、平面绘图比选、选线、纵断面绘图、纵断面绘图分图 　　…… 　　共计50页，附CAD图纸41张
