高速公路设计(毕业设计方案,附CAD图纸50张)(预应力混凝土)

全线采用双向四车道高速公路标准,设计速度100km/h,路基宽度26.0m,桥涵设计荷载为公路—1级,桥路同宽。拟建公路第一合同段路基所处地貌单元主要为冲湖积平原、冲积平原、垄岗波状平原及剥蚀垄岗地貌,属多元地貌。微地貌单元有河渠、鱼塘、田间、洼地等,平原路段区地面标高一般在17~21m左右;垄岗剥蚀地貌地面标高约在30~38m。   设计内容   1.路线方案的拟定和比选,最后确定路线方案和具体位置;   2.公路路线平面设计、纵断面设计,包括填写直线、曲线及转角表,绘制公路路线平面图(1:2000);绘制公路路线纵断面图(横坐标与平面图相同,纵坐标为1:200);   3.任选3公里长的路段进行公路路线横断面设计,填写路基设计表,绘制路基横断面图(1:400),计算并填写路基土石方数量计算表;   4.路基结构设计,包括软土路基处理及沉降分析;选取一路段(50-200米)进行挡土墙设计,挡土墙的结构计算、绘制挡土墙平、立面布置图及横剖面图;选取一路段任意一座桥涵进行设计;   5.路面结构设计,路面类型选定、组合设计及构造设计,进行路面结构的计算分析,绘制路面结构图(1:10);   6.排水设计,包括路基和路面排水设计;   7.编写计算说明书(字数在2~3万左右)及绘制相应的工程图表。   ……   路线方案比选的评价指标较多,主要有技术、经济、政策及国防上的意义、交通网系中的作用及联系城镇的多少等指标。   选取本路线各控制点主要考虑的因素有:   (1)起终点位置的确定。(2)地形地貌的影响。(3)地下水位的影响。(4)沿路居民点的影响。   ……   本桥采用三跨预应力混凝土变截面连续梁结构,全长66m。根据设计洪水流量,主跨径定为32m ,边跨根据经验选用17m,则全跨为17 32 17=66m,上部结构根据通行4车道要求,采用二个分离式双室单箱,箱宽12.15m。上部结构采用对称悬臂拼装法施工。   该资料采用桥路同宽,即桥总宽4×3.75 2×2.5 2×1.5+3=26m,四车道,两边各设2.5m的紧急停车带、1.5m的人行道,中间隔离带3m。主梁截面细部尺寸的拟定   ……   内容包括:   路线方案拟定与比选   道路平面线型设计   道路纵断面设计   道路横断面设计   挡土墙结构设计   路面结构设计   公路桥涵的结构计算   ……   总计97页,附CAD图50张

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

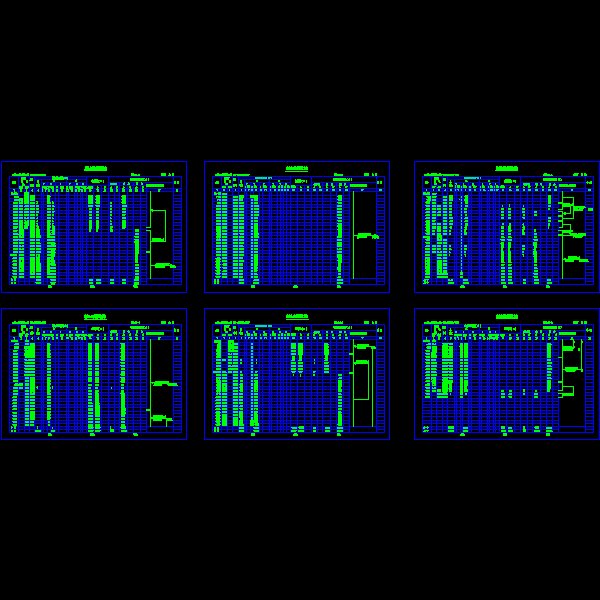

  • 土方计算表.dwg
    土方计算表.dwg

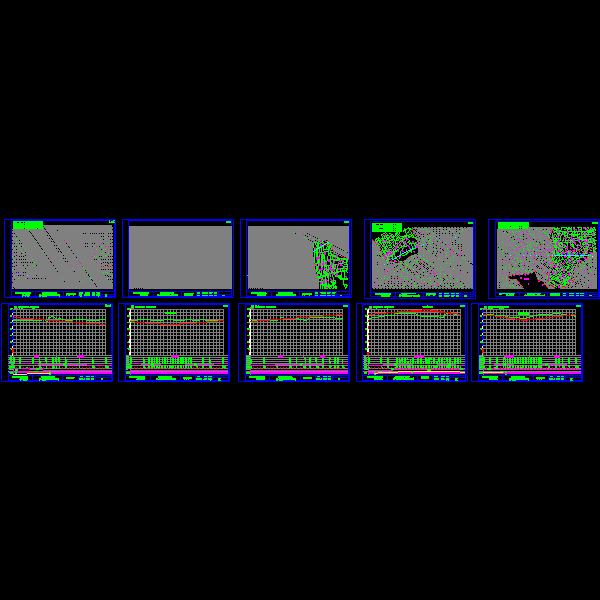

  • 平纵断面设计.dwg
    平纵断面设计.dwg

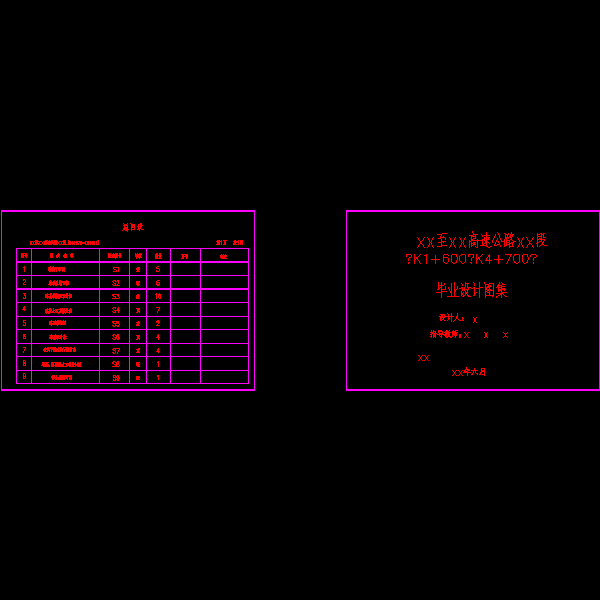

  • 总目录.dwg
    总目录.dwg
  • 挡土墙.dwg
    挡土墙.dwg

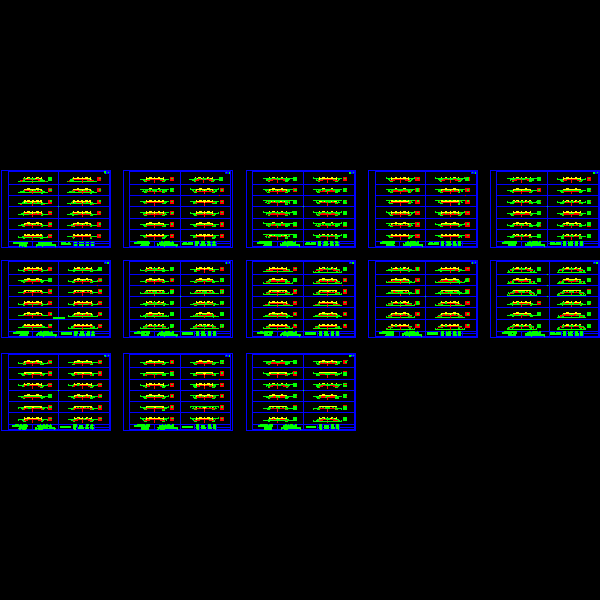

  • 横断面设计.dwg
    横断面设计.dwg
  • 路基设计表.dwg
    路基设计表.dwg
以上是部分截图,请下载附件后查看完整高清内容
