35m预应力简支梁桥毕业设计方案（附CAD图纸）

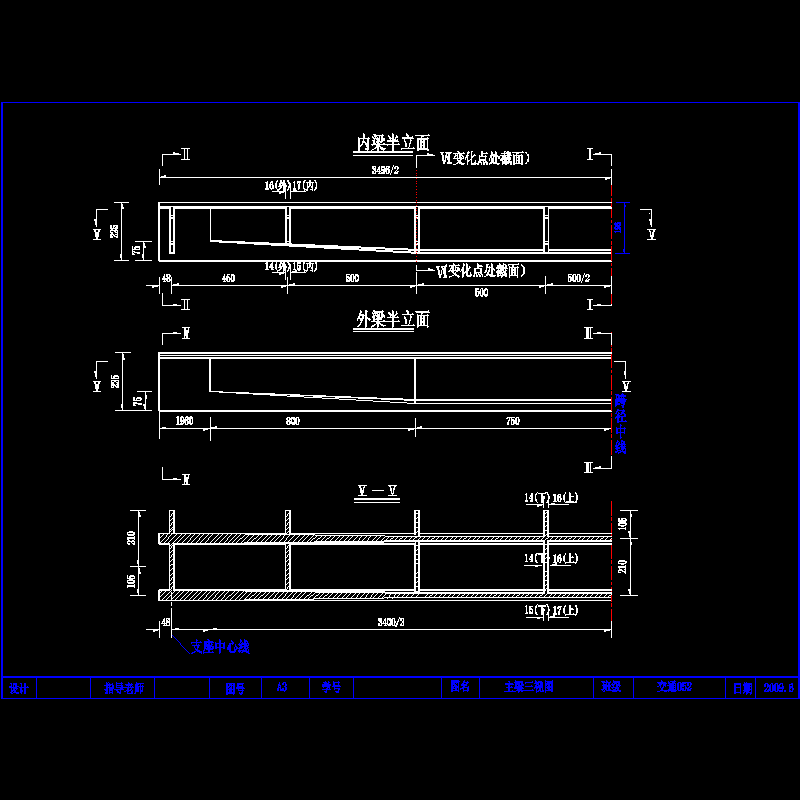

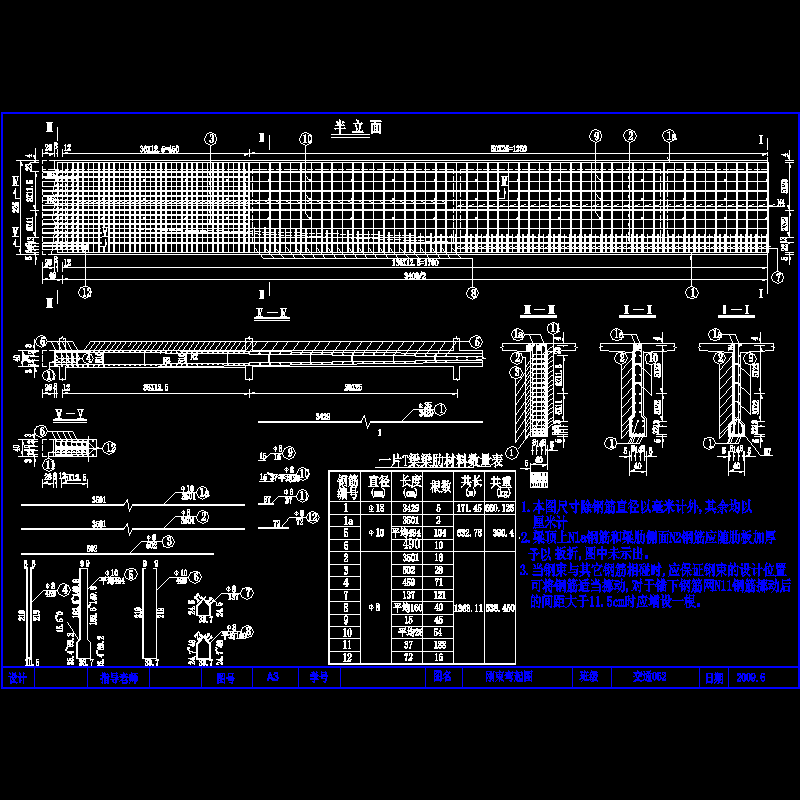

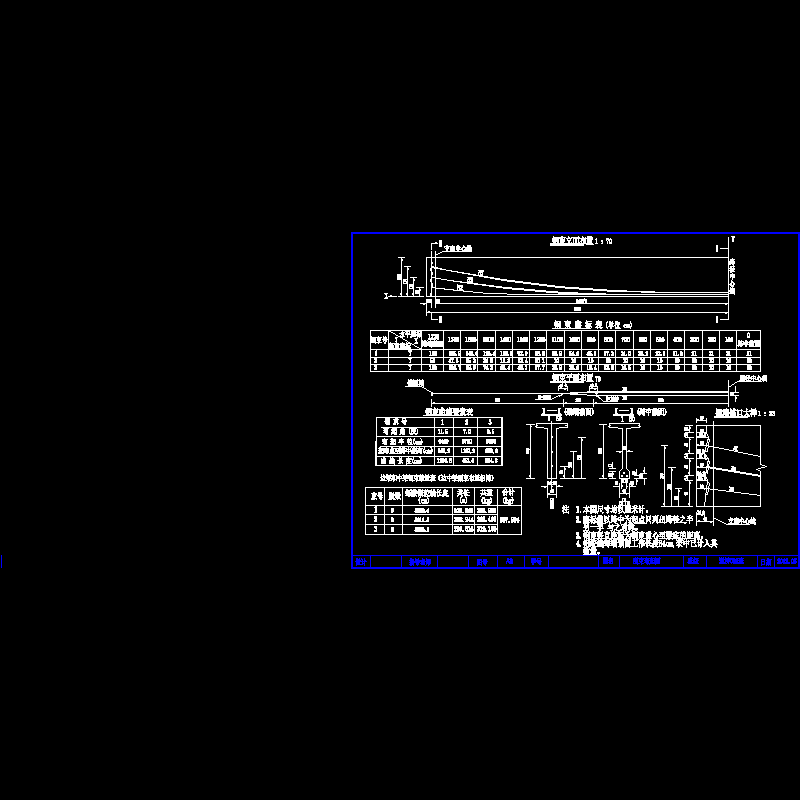

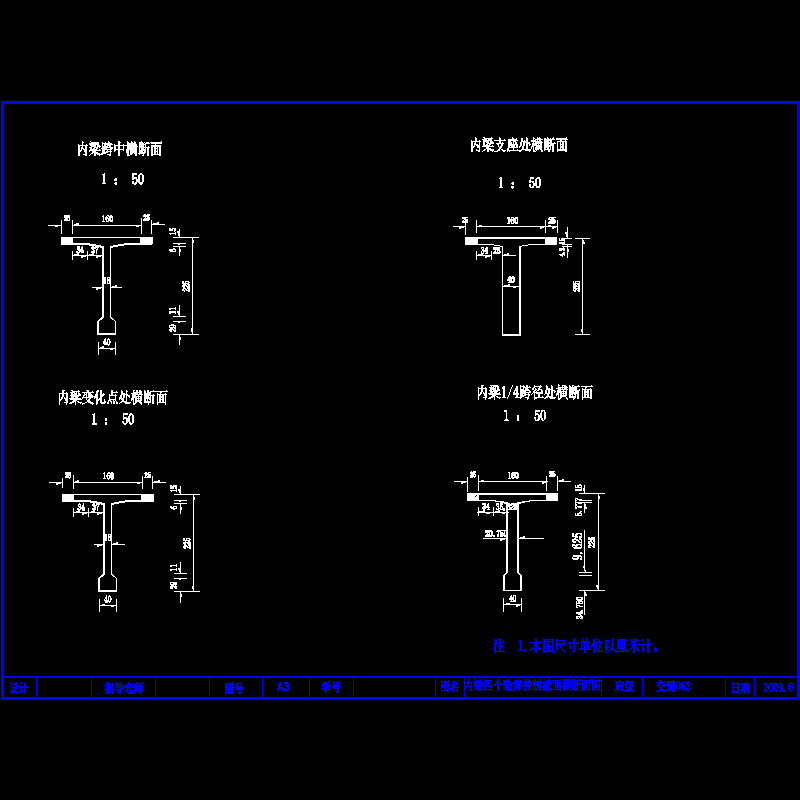

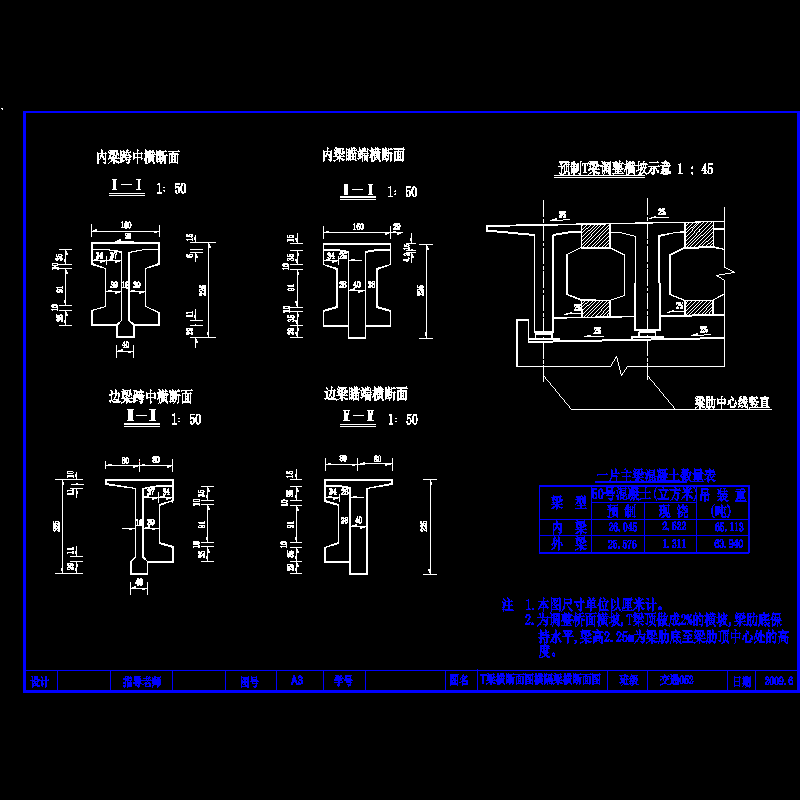

道路等级：城市快速路 　　荷载：城市——A级 　　桥道宽：独立桥宽 　　道路纵断面图，桥位平面图，桥道标高 　　材料：钢材Ⅰ，Ⅱ级，混凝土30-50级，支座用橡胶板式支座 　　选用预应力简支梁桥（一跨） 　　桥梁跨径及桥宽: 　　标准跨径： （墩中心距离） 　　主梁全长：34.96m 　　计算跨径：34m 　　桥面净空：7m 2×1.5m 　　设计荷载:公路—Ⅰ级，人群荷载3.5KN/m2，结构重要性系数 每侧的栏杆及人行道构件重量的作用力为2.5KN/m。 　　…… 　　主梁截面细部尺寸 　　T梁翼板的厚度主要取决于桥面承受车轮局部荷载的要求，还应考虑能否满足主梁受弯时上翼板受压的强度要求。该资料预制T梁的翼板厚度取用150mm，翼板根部加宽道210mm以抵抗翼缘根部较大的弯矩。 　　预应力混凝土梁中腹板内主拉力较小，腹板厚度一般由布置预制孔管的构造决定，同时从小腹板本身的稳定性出发，腹板厚度不宜小于其高度的1/15，该资料腹板厚度取180mm。 　　马蹄尺寸基本由布置预应力钢束的需要确定，设计实践表明，马蹄面积占截面积占截面总面积的10%-20%为合适该资料考虑了主梁需要配置的钢束的需要，同时还根据《公预规》9.4.9条对钢束净距及预留管道的构造要求，初拟马蹄宽度400mm，高度290mm，马蹄与腹板交接处作三角过渡，高度110mm，以减小局部应力。 　　…… 　　在荷载作用处的主梁弯矩横向分布，当该处有横隔梁时比较均匀，否则直接在荷载作用下的主梁弯矩很大。为减小队主梁设计起主要控制作用的跨中弯矩，在跨中设置一道横隔梁。该资料在桥跨中点，支点，及其他几处设横隔梁 　　…… 　　内容包括： 　　工程概述 　　方案比选 　　桥梁设计资料及上部构造布置 　　主梁作用效应计算 　　预应力钢束估算、布置 　　钢束预应力损失计算 　　截面承载力验算 　　抗裂验算 　　应力计算 　　变形验算 　　局部承压计算 　　横隔梁计算 　　行车道板计算 　　主梁三视图CAD 　　主梁钢束弯起CAD图 　　内梁四个验算控制截面横断面图CAD 　　绿荫桥平面图CAD 　　方案一（推荐方案）构造布置图CAD 　　方案二（比选方案）构造布置图CAD 　　T梁横断面图横隔梁断面图CAD 　　T梁钢筋布置图CAD 　　…… 　　总共计120页，编制于2009年
