3孔13m跨简支T梁桥毕业设计方案(附CAD图纸)

桥面净空:净—7 2×0.75m人行道 T型主梁   标准跨径:13 (墩中心距离);   计算跨径:12.40m(支座中心距离);   主梁全长:12.96m(主梁预制长度)   梁 高:1.10m   翼 板 宽:1.58m   腹 板 宽:0.18m   主梁间距:1.60m         每延米板上的横载g   沥青混凝土层面:g1=0.08×1.0×24=1.92(KN/m)   C30混凝土垫层:g2=0.12×1.0×25=3(KN/m)   T梁翼缘板自重g3=0.11×1.0×25=2.75(KN/m)   每延米跨宽板恒载合计:g==7.67KN/m   ……   车辆荷载产生的内力   公路—II级:以重车后轮作用于绞缝轴线上为最不利位置,后轴作用力标准值为P=140KN,轮压分布宽度如下图所示,按照《公路桥涵设计通用规范》知后车轮地宽度b2及长度a2为:a2=0.20m ,b2=0.60m   沿纵向:a1=a2 2H=0.20 2×0.20=0.6(m)   沿横向:b1=b2 2H=0.60 2×0.20=1.0(m)   ……   截面设计、配筋与强度验算   悬臂板根部高度h=140mm,净保护层a=25mm。若选用φ12钢筋,则   有效高度h0=h-a=115mm   ……   配筋:   查有关板宽1m内的钢筋截面与间距表,当选用φ12钢筋时,需要钢筋间距为120mm时,此时所提供的钢筋截面积为……   ……   正弯矩配筋:   把铺装层折算8cm计入截面,则横梁翼板有效宽度为:1/3跨径,即640/3=213(cm);b 12hn=15 12×14=183(cm)   ……   另附CAD图纸:总图布置图、桥面铺装、桥墩一般构造图、主梁一般构造图、盖梁钢筋构造图、桥台桩基构造图   ……   共计49页

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

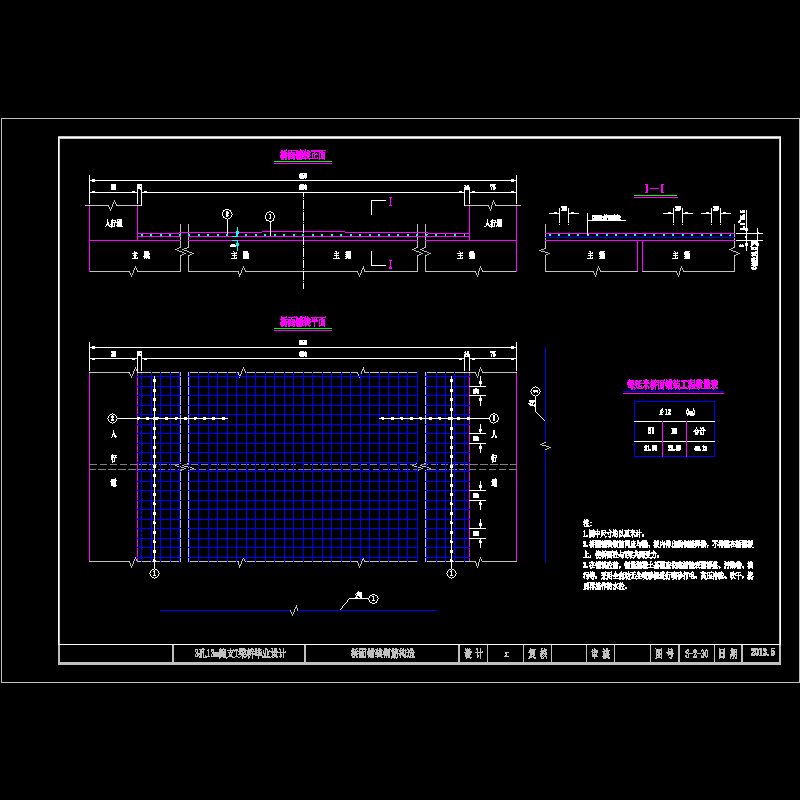

  • 2桥面铺装.dwg
    2桥面铺装.dwg

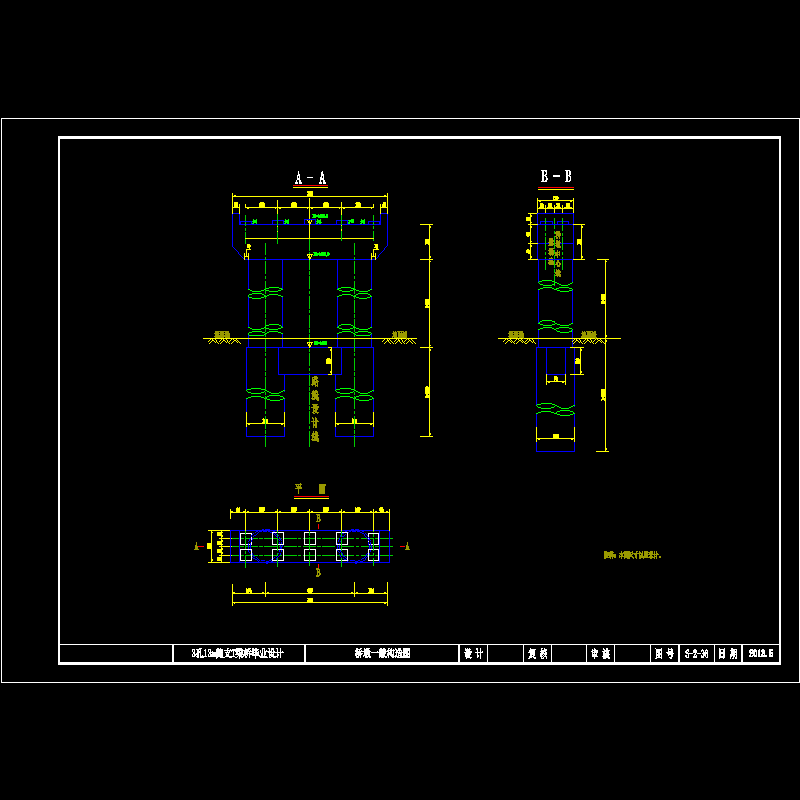

  • 3桥墩一般构造图.dwg
    3桥墩一般构造图.dwg

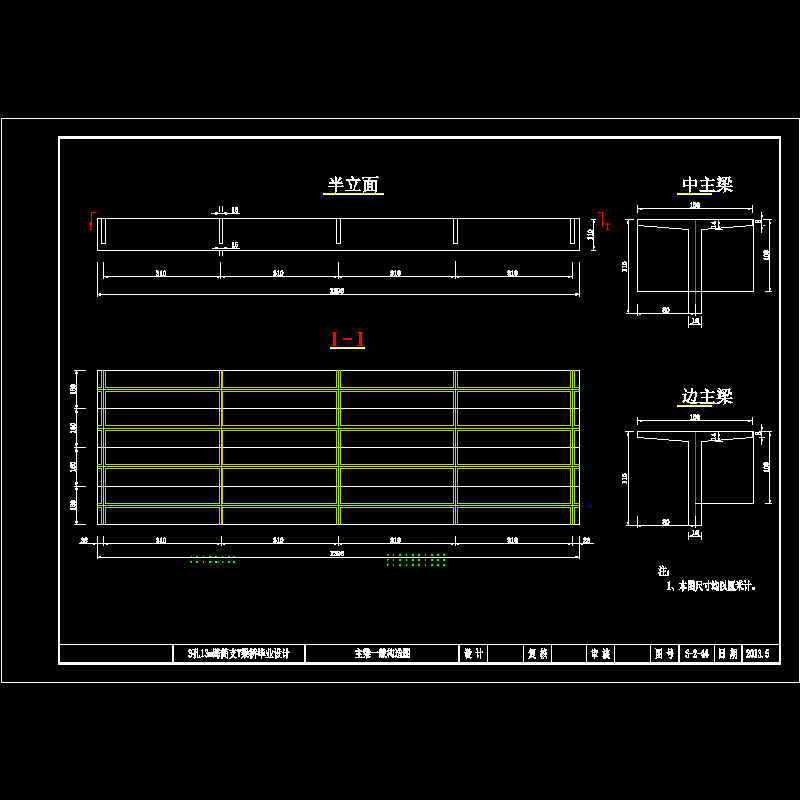

  • 4主梁一般构造图.dwg
    4主梁一般构造图.dwg

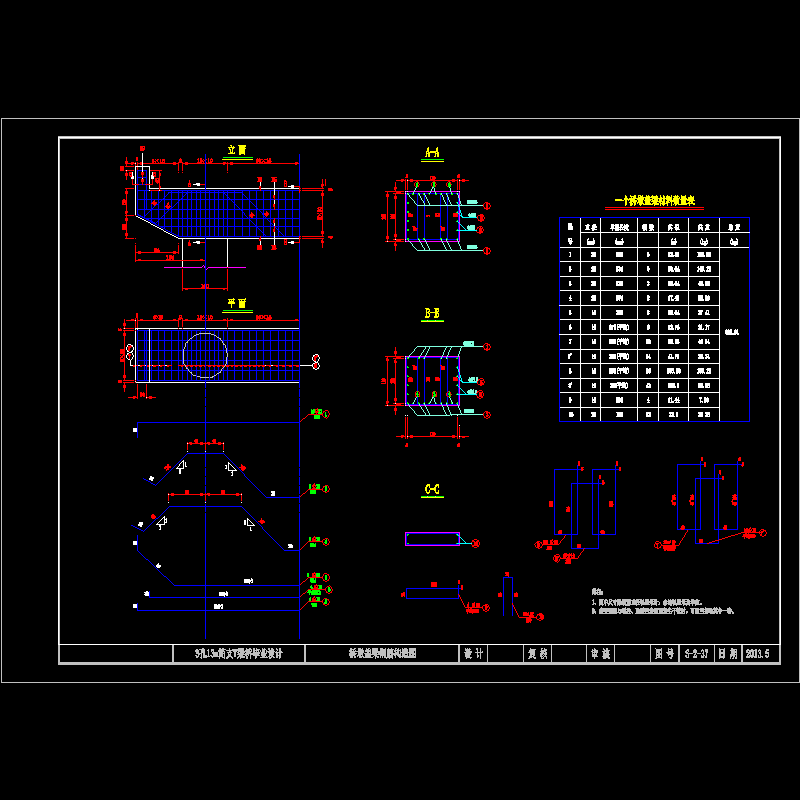

  • 5盖梁钢筋构造图.dwg
    5盖梁钢筋构造图.dwg
  • 6桥台桩基构造图.dwg
    6桥台桩基构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
