20m40m20m三跨简支预应力混凝土T梁桥CAD施工图纸设计98张

本道路标准路幅宽度为26m,双向四车道,为城市次干道Ⅱ级,设计车速30km/h。道路跨高速公路桥全长90m,桥梁总宽度22m,该资料方案采用20m 40m 20m三跨简支预应力混凝土T梁桥面连续结构。   ……   上部结构采用20 40 20m预应力混凝土简支T梁,主梁简支,桥面连续,仅在桥台处设伸缩缝。横桥向布置2片边梁、8片中梁,梁中心距2.25m。   下部结构桥墩采用桩柱式桥墩 盖梁,横桥向布置3个墩柱;桥台采用重力式U型桥台,接群桩基础。   桥面铺装:沥青玛蹄脂碎石SMA-13上面层4cm 沥青混凝土AC-16中面层厚5cm 防水层 钢筋混凝土找平层6cm。   预应力体系:20mT梁预应力钢束采用Φs15.2-7、Φs15.2-6钢绞线,40mT梁预应力钢束采用Φs15.2-8、Φs15.2-9钢绞线,塑料波纹管成孔。钢束均采用两端张拉。   预应力混凝土T梁按A类预应力构件设计。   ……   共98张。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 20m40m20m三跨简支预应力混凝土T梁桥CAD施工图纸设计98张 - 1
    第 1 张图
  • 20m40m20m三跨简支预应力混凝土T梁桥CAD施工图纸设计98张 - 2
    第 2 张图

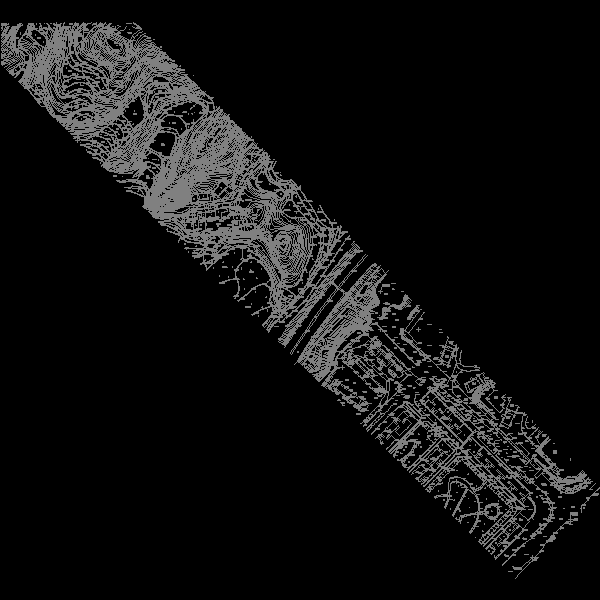

  • 20m40m20m三跨简支预应力混凝土T梁桥CAD施工图纸设计98张 - 3
