预应力混凝土单跨简支梁桥附属工程CAD施工图纸设计21张

附件详情

本桥为单跨简支梁结构，上部结构按部分A类预应力混凝土结构设计。

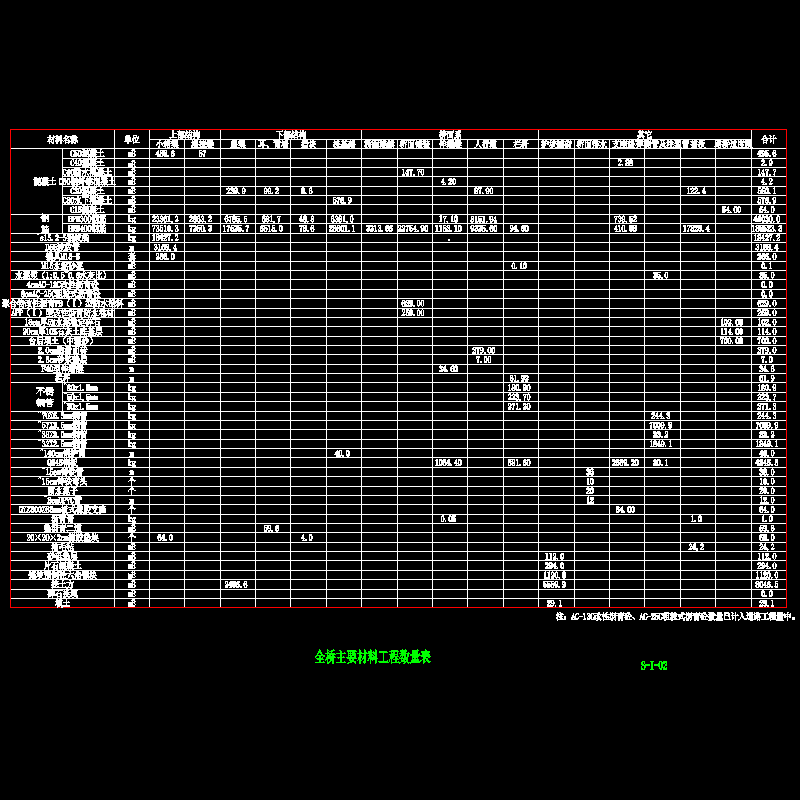

主梁上部构造为1×25m预应力混凝土小箱梁，每片小箱梁梁底宽1m，中梁全宽2.4m，边梁全宽2.575m。梁的腹板为斜腹板。箱梁高1.4m，顶板厚0.18m，底板厚0.18m。全桥共计16片，其中中梁14片，边梁2片。
桥台采用桩接盖梁式桥台，钻孔灌注桩基础，桩基直径1.2m，长32m。盖梁高1.5m，宽1.6m。盖梁、挡块及耳背墙采用C30钢筋混凝土，钻孔桩采用C30水下混凝土，并进行桩底注浆。
……
本梁跨度25m，宽度50m。
技术标准：
（一）设计荷载：城-A级、人群荷载3.5kN/m2。
（二）设计速度：50km/h。
（三）桥面宽度：5m(人行道) 6m（非机动车道） 3m（绿化带） 22m(机动车道) 3m（绿化带） 6m（非机动车道） 5m(人行道)，全宽50m。
（四）通航标准：不通航。
（五）设计水位：河道设计常水位32.0m，内涝水位31.0m。
（六）地震烈度：地震烈度：XX地区地震设防烈度为Ⅵ度，地震动峰值加速度值为 0.05g。根据《城市桥梁抗震设计规范》（CJJ 166-2011），本桥为丙类桥梁，按Ⅶ度采取抗震构造措施。
（七）桥梁结构设计基准期：100年。
（八）桥梁设计使用年限：100年。
（九）平面：桥梁位于直线段内，桥梁与河道正交。
（十）纵断面：立面位于半径R=6500m竖曲线内。
……
共21张，编制于2015年。
