预应力混凝土单跨简支梁桥附属工程CAD施工图纸设计（梁跨度25m）.dwg
本桥为单跨简支梁结构，上部结构按部分A类预应力混凝土结构设计。 主梁上部构造为1×25m预应力混凝土小箱梁，每片小箱梁梁底宽1m，中梁全宽2.4m，边梁全宽2.575m。梁的腹板为斜腹板。箱梁高1.4m，顶板厚0.18m，底板厚0.18m。全桥共计16片，其中中梁14片，边梁2片。 …… 共21张
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

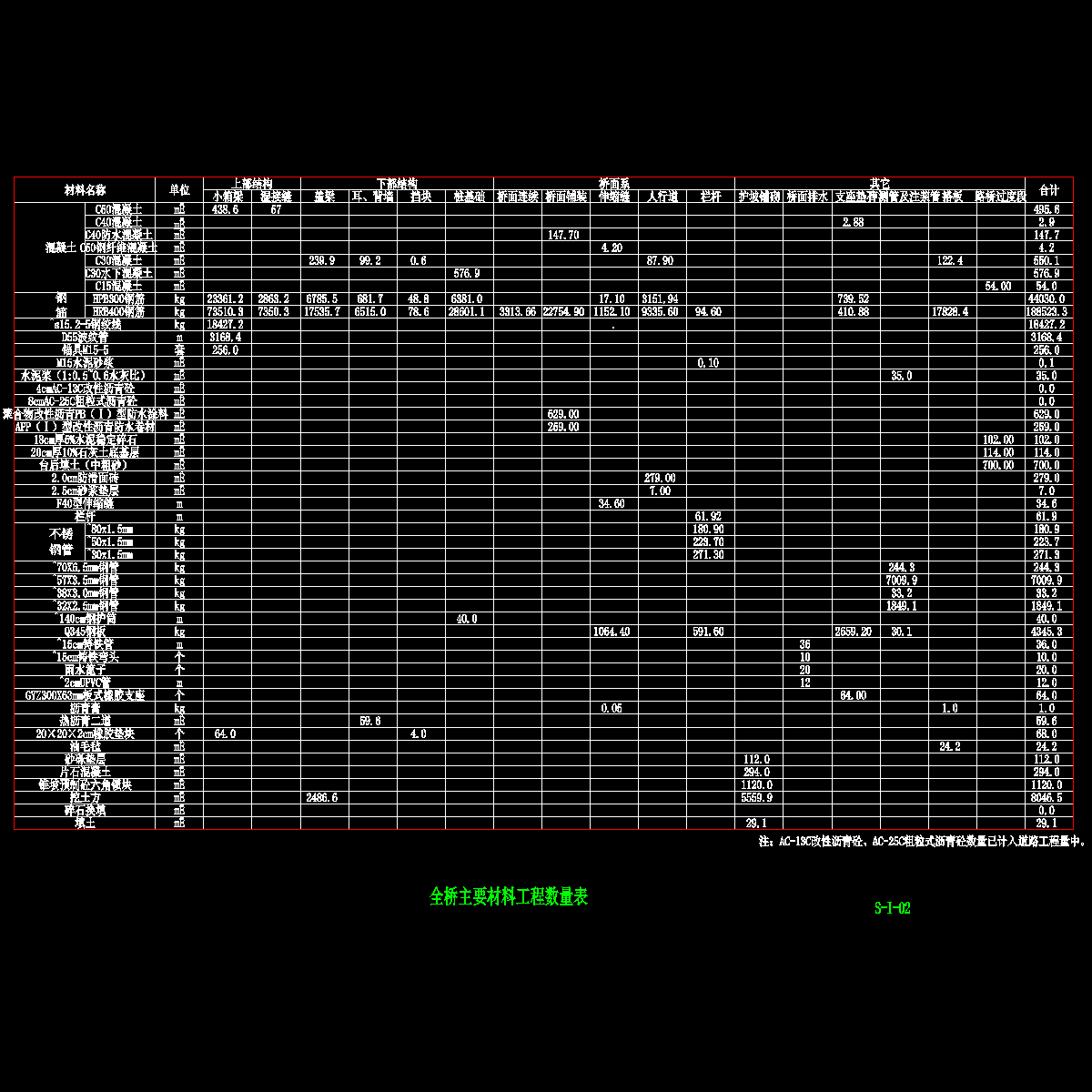

全桥主要材料工程数量表.dwg -
附属工程.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.6 MB
- 收藏次数：0
-
文件名称：
附件-995789599097867876.rar
