简支梁桥CAD施工图纸.dwg

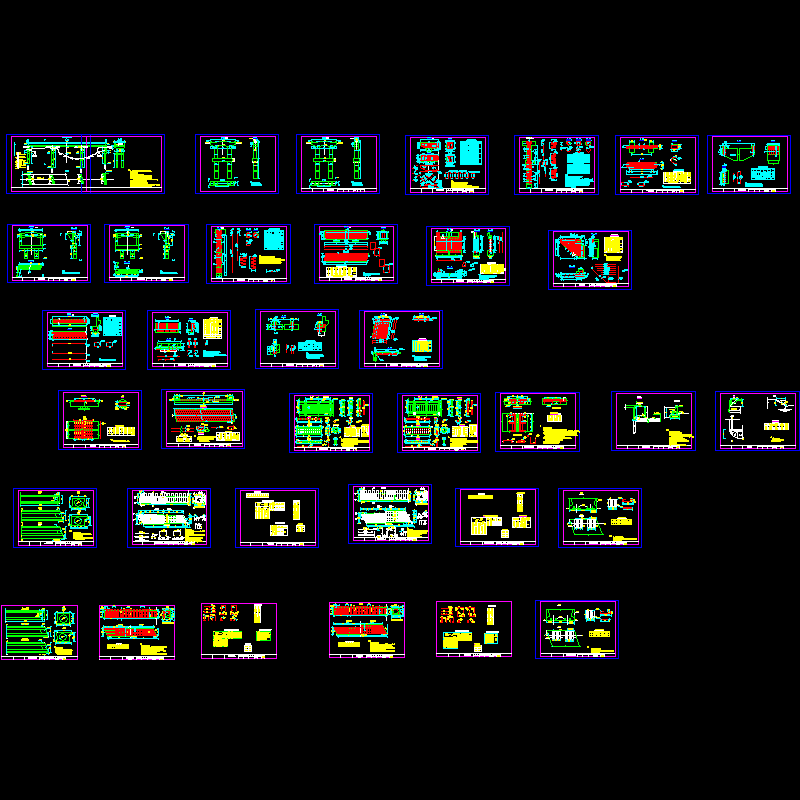

附件详情 计算荷载：公路Ⅱ级；本桥桥面横坡为2%双向坡，由盖梁调整；桥面铺装为13cm水泥混凝土，水泥混凝土铺装中采用E8钢筋网；支座采用橡胶园板支座，规格：18米板梁采用GYZ^200×28，22米板梁采用GYZ^200×35，其中桥台处采用GYZF4^200×28；本桥桥墩处为连续桥面，桥台采用E-60伸缩缝；本桥采用六级航道标准，梁底高程不低于9.0（吴淞）。该航道过往船只较多，岸线冲刷严重，为保护承台下土体不流失，建议台前应做挡土墙以策防护。引道路基防护为直立式挡土墙和浆砌锥坡，其长度根据实地需要增减。 　　【图纸内容】桥型布置图、桥墩构造图、桥墩盖梁钢筋构造图、桥墩桩柱钢筋构造图、包心系梁钢筋构造图、桥墩挡块钢筋构造图、桥台一般构造图、桥台桩基钢筋构造图、桥台承台钢筋构造图、薄壁台身钢筋构造图、耳墙钢筋构造图、桥台台帽钢筋构造图、桥台台背钢筋构造图、桥台挡块钢筋构造图、桥台搭板钢筋构造图、桥面连续构造图、桥面钢筋铺装层、栏杆构造图（L=18米）、栏杆构造图（L=22米）、弹性伸缩缝构造图（E－60)、挡土墙工程设计图、锥坡构造图、22m预制板一般构造图、中板钢筋布置图（L=22m,α=0°～50°)、22m中板材料数量表 、边板钢筋布置图α=10°、22m边板钢筋布置图α=10°、22m支座预埋钢板构造图、18m预制板一般构造图、18m中板钢筋布置图(a=10°)、18m中板材料数量表、18m边板钢筋布置图(a=10°)、18m支座预埋钢板构造图、18m边板材料数量表 　　……共计34张，设计于2010年 桥墩桩柱钢筋构造图 桥面连续构造图 中板钢筋布置图
