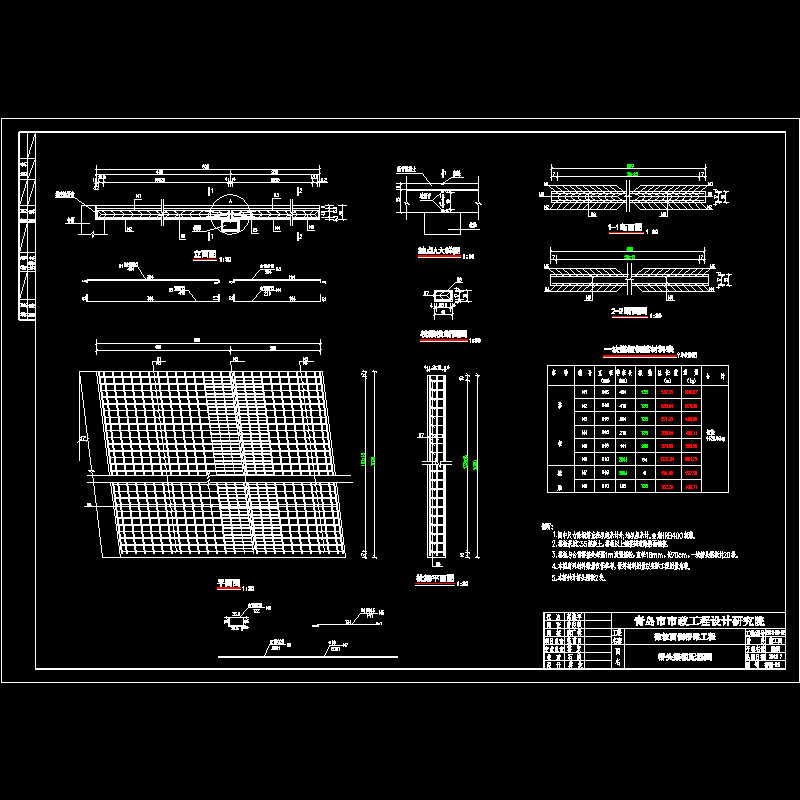

简支板梁桥桥头搭板配筋CAD图纸

附件详情

桥梁位于道路跨河处，桥梁与河道斜交73°。道路设计为城市次干道，桥梁总宽度20.6m，桥面布置为0.3m（栏杆） 4.5m（人行道 非机动车道） 1.5m（设施带） 8m（车行道） 1.5m（设施带） 4.5m（人行道 非机动车道） 0.3m（栏杆）=20.6m。。该桥设计为3跨先张预应力混凝土简支板梁，桥跨布置为3x20=60m
1。设计桥梁为中桥，设计基准期为100年，桥梁安全等级一级，设计使用年限50年。
2。道路设计等级：城市次干道。
3。桥梁设计荷载：城—A级，人群荷载3.9kPa。
4。抗震设计标准：桥梁抗震基本烈度为6度，地震动峰值加速度为0.05g。
5。环境类别：桥梁下部结构Ⅱ类，上部结构Ⅰ类。
6。百年一遇防洪水位3.49m，规划河底线0.525m，冲刷深度2.39m。
……
搭板采用C35混凝土，搭板以上铺装同道路路面铺装。
搭板与台背搭接处每隔1m设置锚栓，直径18mm，长70cm，一块桥头搭板计20根。
本桥共计桥头搭板2块。
