城市简支空心板梁桥工程施工图纸设计构造图,布置图

设计计算标准:
桥面宽度:4.0(人行道)+8(车行道)+4.0(人行道)=16m;
桥面横坡:车行道双向1.5%,人行道单向2%;
桥面纵坡:最大纵坡-4.0%;
设计水位:100年一遇(洪水频遇值)311.377m;
管线荷载:不大于5kN(单侧管线合计,实际管线荷载不得大于此值);
抗震设计标准:拟建工程区域地震基本烈度为6度,抗震措施为7度,抗震设计方法为B类;
设计基准期:100年;
设计安全等级:一级;
设计环境类别:Ⅰ类;
……
桥梁桥面总宽16m,采用单幅建筑设计结构形式。桥梁上部结构采用普通混凝土简支梁桥,梁高1.2。车行道桥面根据道路总体要求设1.5%横坡。在梁端各设一道伸缩缝。
……
桥台采用重力式U型桥台加桩基础,台身高9.96m,采用人工开挖形成基坑,桩基础采用机械成孔群桩。台后设置50cm厚级配碎石反滤层,并应设置封水层及排水盲沟。
所有的桩基础均采用嵌岩桩基础,采用机械成桩。桩基础应嵌入完整的中风化岩层不少于3倍桩径,嵌岩襟边宽度不小于5m;。
……
共42张,CAD格式,。

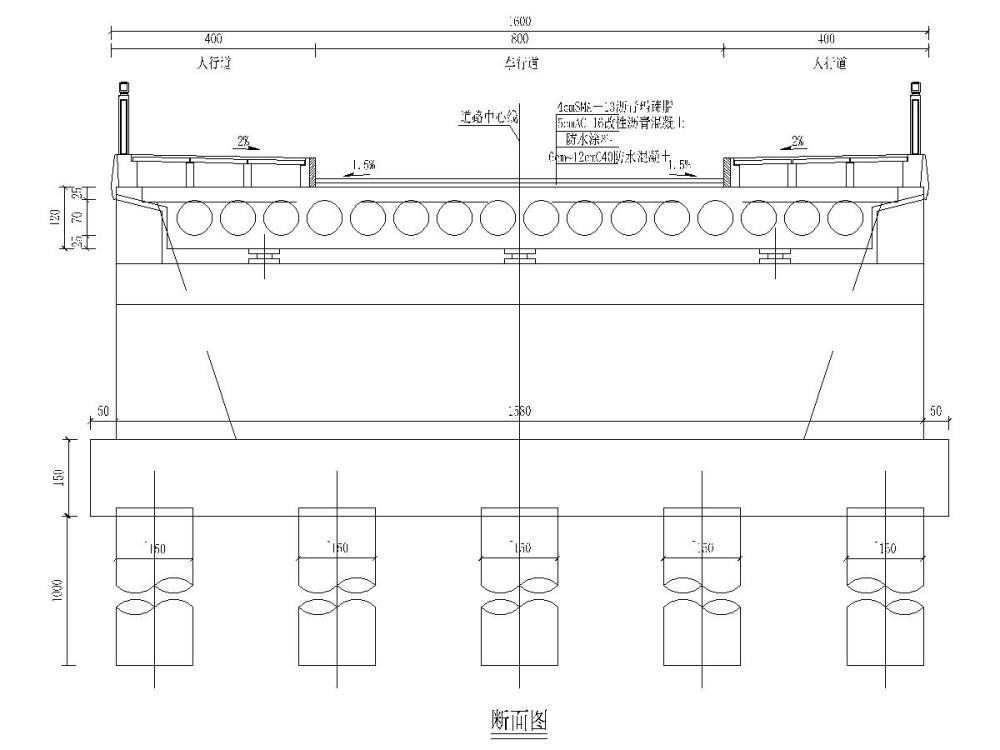

桥梁断面布置图

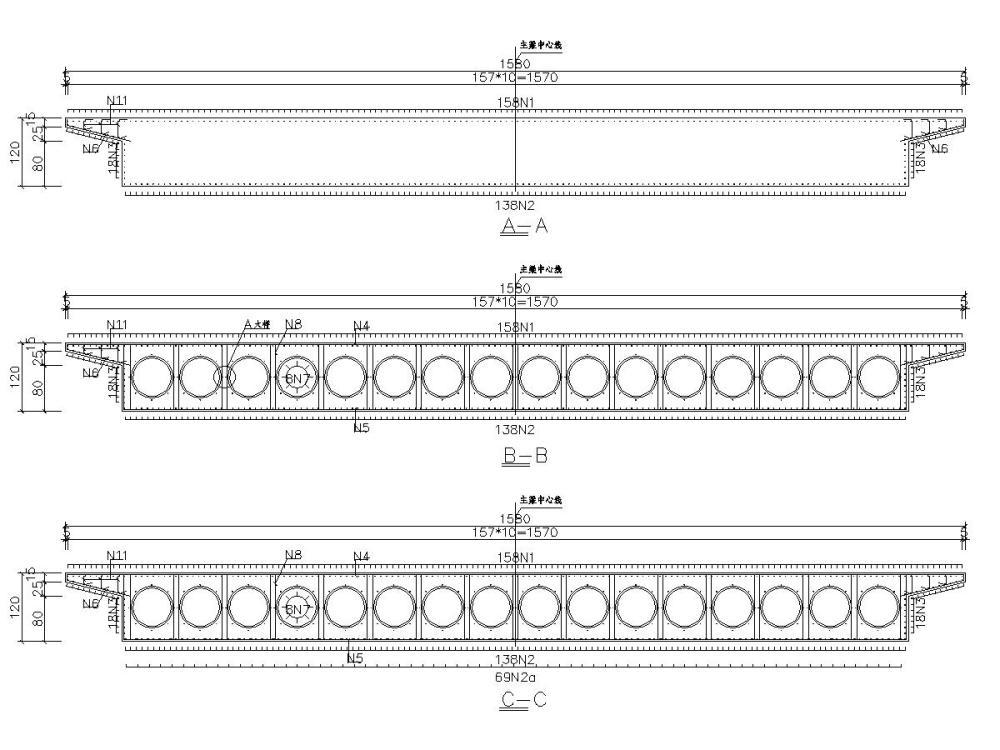

主梁普通钢筋布置图

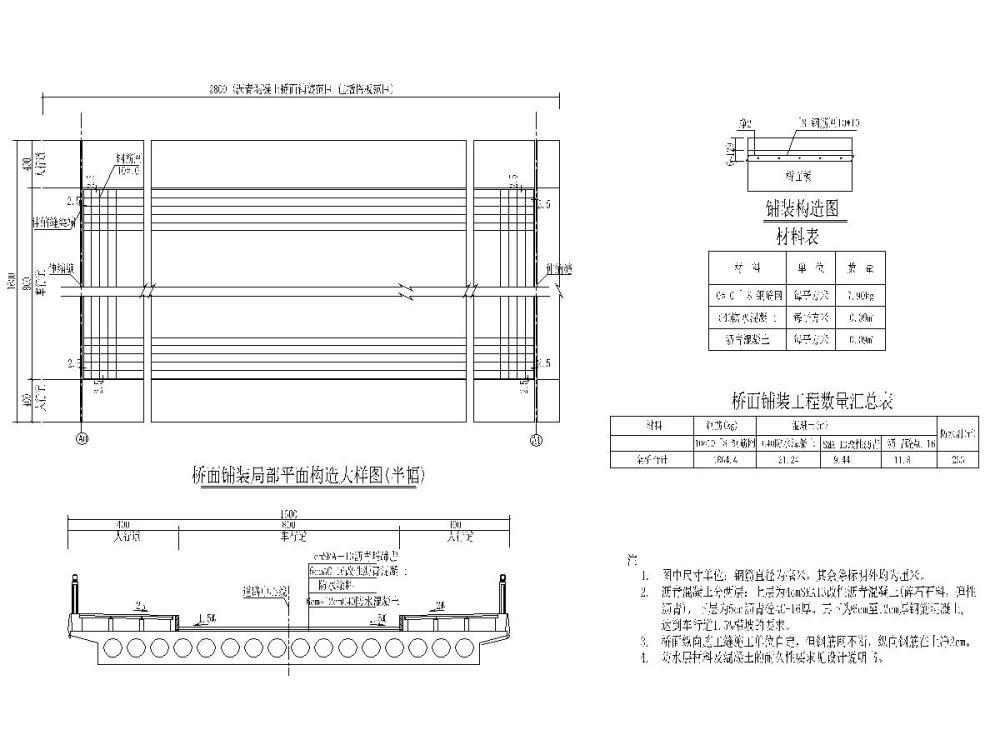

桥面铺装一般构造图

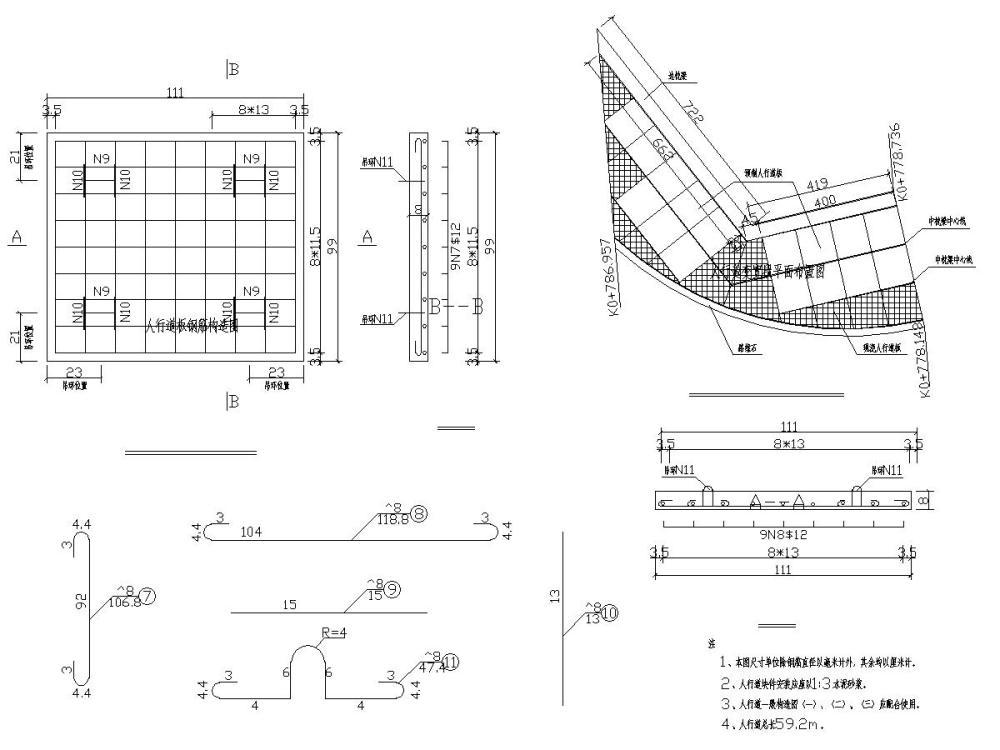

人行道一般构造图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 城市简支空心板桥设计图 - 1
    城市简支空心板桥设计图 - 1
  • 城市简支空心板桥设计图 - 2
    城市简支空心板桥设计图 - 2
  • 城市简支空心板桥设计图 - 3
    城市简支空心板桥设计图 - 3
  • 城市简支空心板桥设计图 - 4
    城市简支空心板桥设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
