城市道路简支空心板桥CAD施工大样图设计35张

附件详情

  • 施工图设计目录
  • 施工图设计说明
  • 工程数量表
  • 平面布置图
  • 桥型布置图
  • 空心板一般构造图
  • 空心板钢筋布置图
  • 支座垫石及预埋钢板大样图
  • 桥台一般构造图
  • 盖梁钢筋布置图
  • 背墙钢筋布置图
  • 耳墙钢筋布置图
  • 桥台桩基钢筋布置图
  • 垫石及挡块钢筋布置图
  • 桥台搭板钢筋布置图
  • 桥面排水构造图
  • 桥面铺装构造图
  • 伸缩缝一般构造图
  • 人行道构造图
  • 人行道栏杆一般构造图

附件详情

该桥为10米钢筋混凝土简支 空心板桥 ,桥梁全长16米,桥梁全宽24米,横向布置为:4m(人行道) 8m(车行道) 8m(车行道) 4m(人行道)。全桥横向分四幅设置,边上人行道与非机动车道为一幅,侧分带与中间车行道部分设置为两幅空心板,每两幅空心板之间设置2厘米的变形缝。
桥梁平面位于直线段与道路斜交,斜交角度5度,桥面设双向1.5%的横坡,横坡采用梁体倾斜放置。
……
主要技术标准:
(1)道路等级:城市次干道;
(2)计算行车速度: 30km/h;
(3)路幅宽度:24m;
(4)桥梁横坡:车行道双向1.5%,人行道单向1.5%。
(5)桥梁横断面宽度:4m(人行道) 8m(车行道) 8m(车行道) 4m(人行道)=24m。
(6)设计荷载: 汽车荷载,城 -A级;人群荷载:3.5kN/m2;桥上人行栏杆上竖向荷载为1.2KN/m,水平向外荷载为2.5KN/m。
(7)设计基准期:100年;结构重要性系数1.0;设计安全等级:二级。
……
上部结构:
上部结构采用10米简支空心板梁,空心板板高为0.6米;空心板截面顶板宽11.99米,底板宽11.3米,空心板内挖0.3米的方形孔,顶板厚0.15米,底板厚0.15米。
下部结构:
桥台:根据地质报告,本桥桥台设计为桩基 轻型桥台式的组合桥台,桥台横向设为两幅,两幅之间设置2厘米的沉降缝。桥台盖梁高1.6米,桩基直径为1.3米。
……
共35张,编制于2013年。

桩基钢筋构造图

伸缩缝构造图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

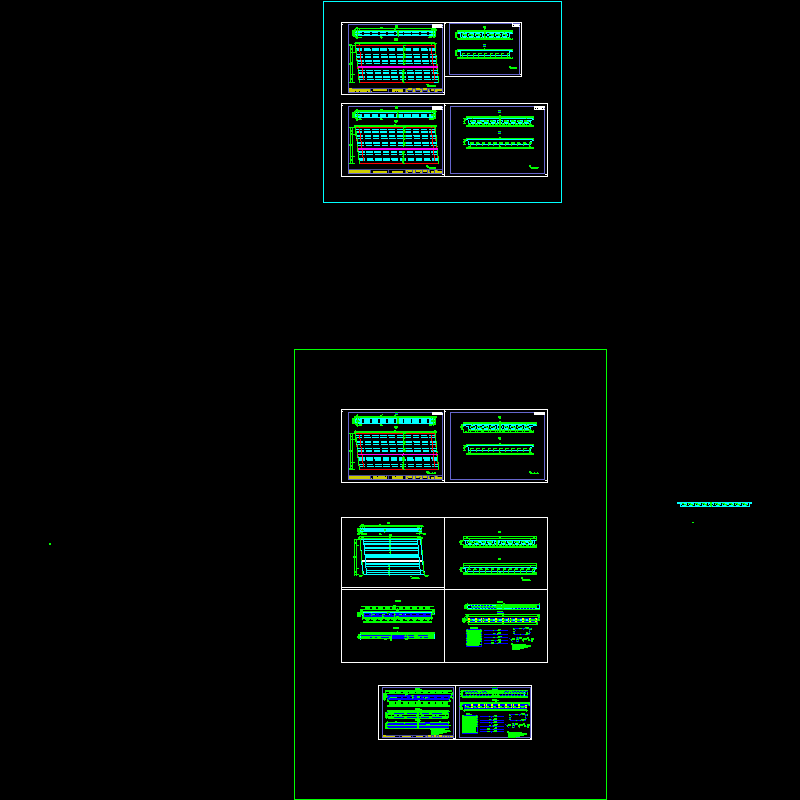

  • 06 07 空心板一般构造图及钢筋布置图.dwg
    06 07 空心板一般构造图及钢筋布置图.dwg

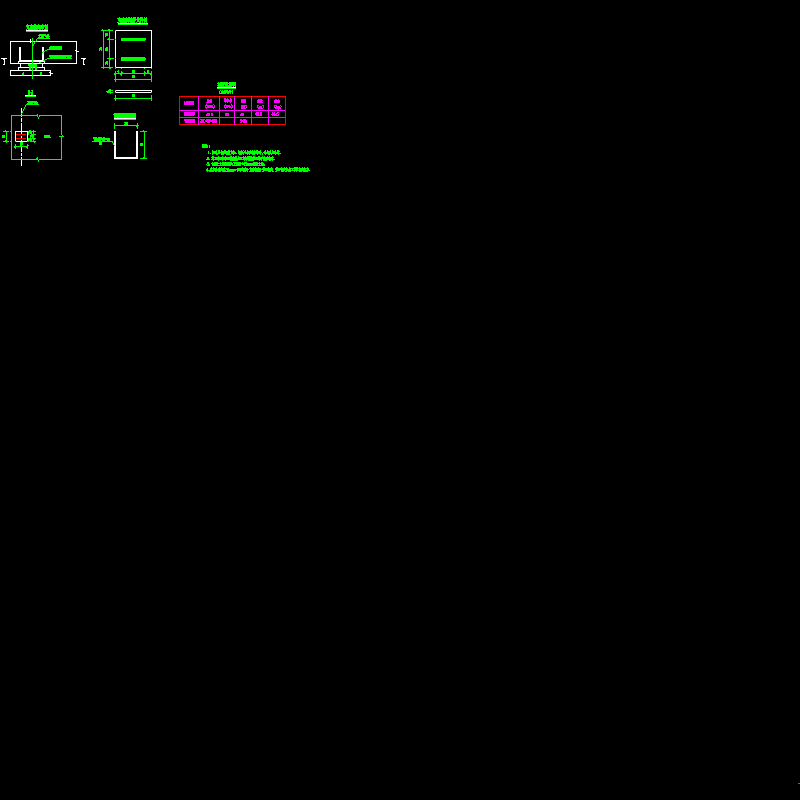

  • 08 支座垫石及预埋钢板大样图.dwg
    08 支座垫石及预埋钢板大样图.dwg

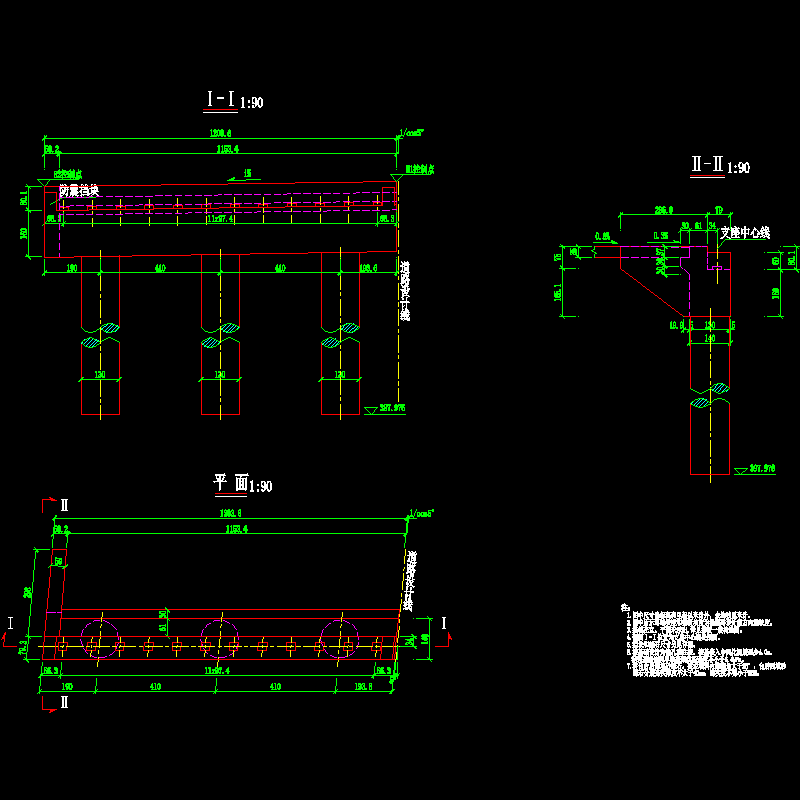

  • 09 a0桥台一般构造图.dwg
    09 a0桥台一般构造图.dwg
  • 10 a1台一般构造图.dwg
    10 a1台一般构造图.dwg

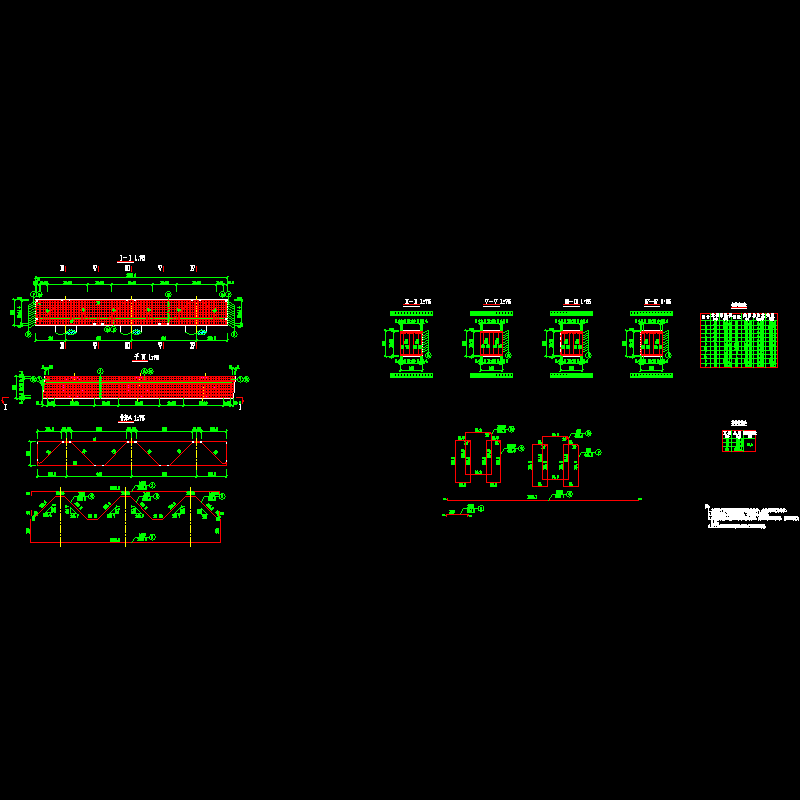

  • 11 盖梁钢筋图.dwg
    11 盖梁钢筋图.dwg
  • 12 背墙钢筋构造图.dwg
    12 背墙钢筋构造图.dwg
  • 13 耳墙钢筋构造图.dwg
    13 耳墙钢筋构造图.dwg
  • 14 桩基钢筋构造图.dwg
    14 桩基钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
