3×20m后张法预应力简支空心板桥CAD施工图纸45张

  • 位置:湖南
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:65.04m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明
  • 桥位平面图
  • 桥型布置图2
  • 路线平面图
  • 路线纵断面图13
  • 桥台耳背墙钢筋布置图2
  • 防撞护栏钢筋布置图
  • 工程数量表
  • 空心板板端加强钢筋布置图
  • 空心板边板普通钢筋布置图2
  • 空心板封锚钢筋布置图
  • 空心板铰缝钢筋布置图
  • 上部结构标准横断面图
  • 空心板一般构造图2
  • 空心板预应力钢束布置图
  • 空心板中板普通钢筋布置图2
  • 桥墩盖梁钢筋布置图
  • 桥墩立柱基桩钢筋布置图2
  • 桥墩一般构造图3
  • 桥面连续钢筋布置图
  • 桥面排水构造图
  • 桥面现浇层钢筋布置图
  • 桥台承台钢筋布置图
  • 桥台盖梁钢筋布置图
  • 桥台肋板钢筋布置图2
  • 桥台基桩钢筋布置图
  • 桥台一般构造图
  • 桥头锥坡构造图2
  • 搭板钢筋构造图
  • 伸缩装置预埋件构造图
  • 桥墩系梁钢筋布置图
  • 支座垫石钢筋布置图2
  • 支座构造图
  • 声测管构造图
  • 桩位坐标图

附件详情

设计依据:《公路工程地质勘察规范》 (JTG C20-2011);《公路桥涵施工技术规范》 (JTG/T F50-2011)。
本桥设计荷载:公路-Ⅱ级,地震动峰值加速度为<0.05g。本桥设计水位:1/100。桥梁全长65.04m,全宽10.5m,桥面净宽9.5m。 本桥平面分别位于缓和曲线和直线上,纵断面位于R=20000m的竖曲线上。上部结构采用后张法预应力混凝土简支空心板,桥台采用双柱式桥台,钻孔灌注桩基础,柱径1.2m,桩径1.5m;桥墩采用双柱式桥墩,钻孔灌注桩基础,柱径1.2m,桩径1.5m;本桥桩基础均采用端承桩设计,桩基嵌入中风化泥质灰岩深度不小于2倍桩径,其必须保证桩长L≥12m。。0、3号桥台处采用GYZF 200x58型四氟滑板橡胶支座。1、2号桥墩处设GYZ200x56型板式橡胶支座。0、3号桥台设置D40型伸缩缝。桥台后搭板均长5m。嵌岩桩基础嵌入中风化基岩层不小于2倍桩径,且必须保证桩长L≥12m。
主要材料及强度等级:C50钢纤维混凝土:伸缩缝。预制C40混凝土:空心板。现浇C40混凝土:桥面现浇层,铰缝。现浇C40小石子混凝土:支座垫石。C35混凝土:盖梁、台身、墩身。C30混凝土:承台、系梁、桩基础、防撞护栏、桥头搭板,盖板涵盖板、圆管涵管。C25混凝土:盖板涵台帽、台身及基础、支撑梁、端墙墙身及基础。C25混凝土:八字墙墙身及基础、洞口铺砌、截水墙。C15混凝土:搭板垫层,涵洞缘石。沥青混凝土:桥面铺装。M7.5浆砌片石:桥台锥坡护坡、锥坡基础、锥坡挡墙、钢筋混凝土圆管涵基础。
HRB335钢筋。钢绞线采用《预应力混凝土用钢绞线》(GB/T 5224-2003)Ⅱ级松弛(低松弛)钢绞线。其他钢材采用Q235qC、Q235B钢板。
……共计45张,设计于2013年

中桥空心板预应力钢束布置图

中桥空心板中板普通钢筋布置图

桥面现浇层钢筋布置图

中桥上部结构标准横断面图

中桥空心板铰缝钢筋布置图

中桥桥墩盖梁钢筋布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

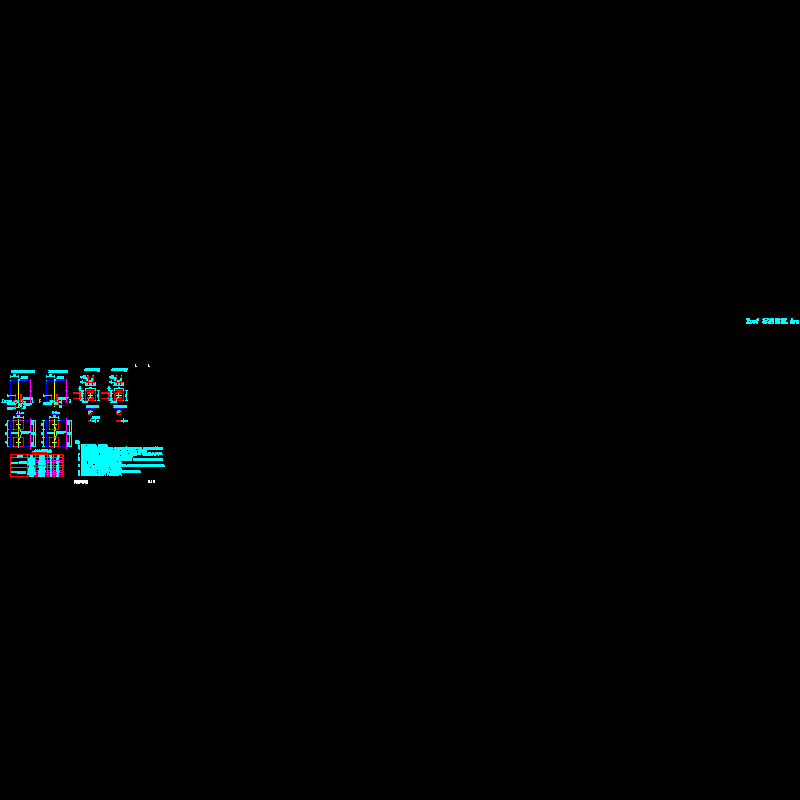

  • 支座构造图(修编).dwg
    支座构造图(修编).dwg
  • dd.dwg
    dd.dwg

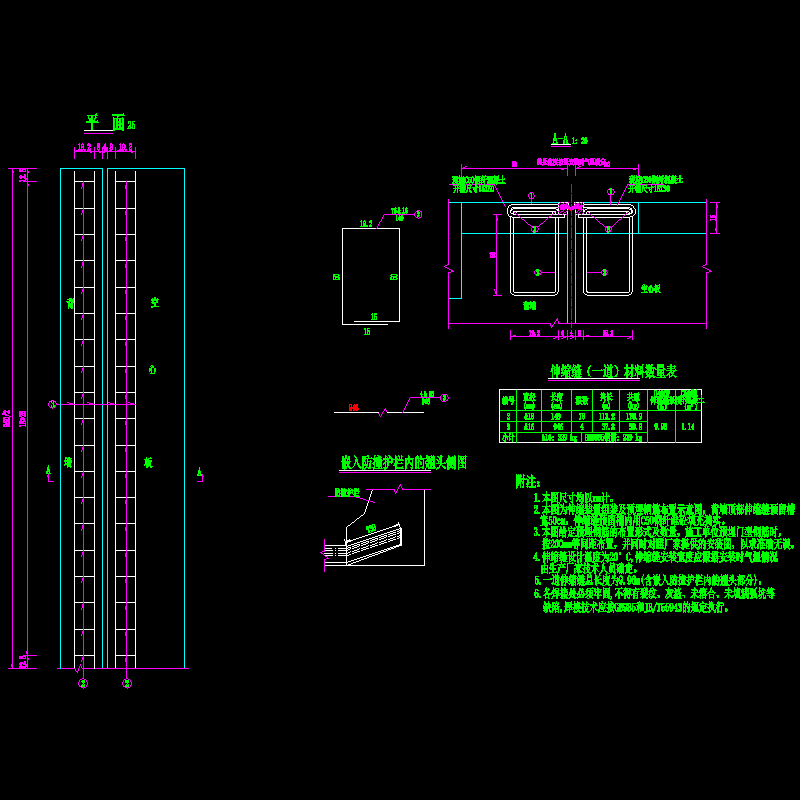

  • 伸缩装置预埋件构造图(修编).dwg
    伸缩装置预埋件构造图(修编).dwg

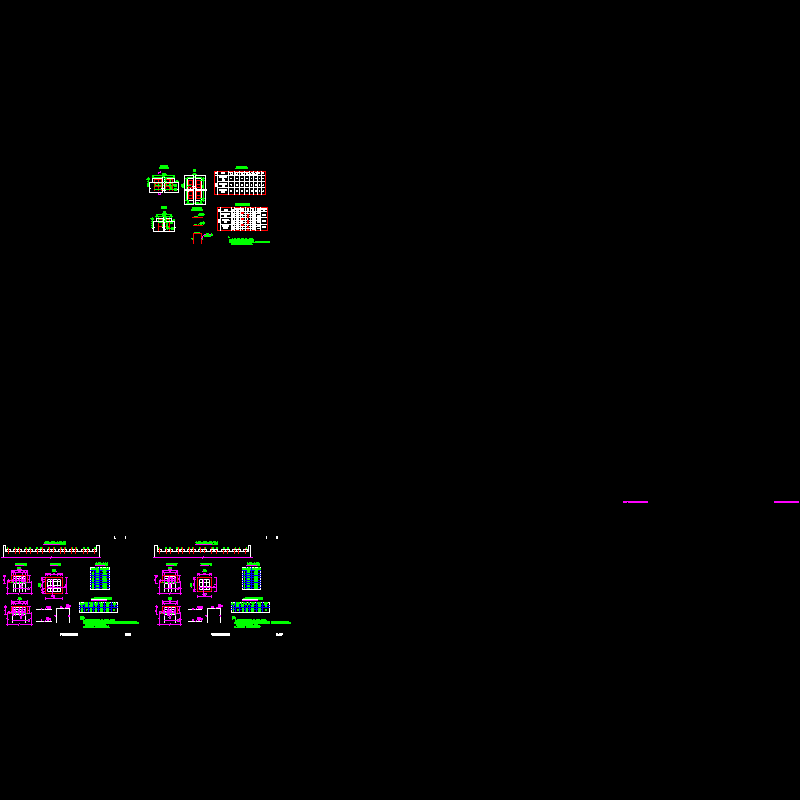

  • 支座垫石钢筋布置图(修编).dwg
    支座垫石钢筋布置图(修编).dwg

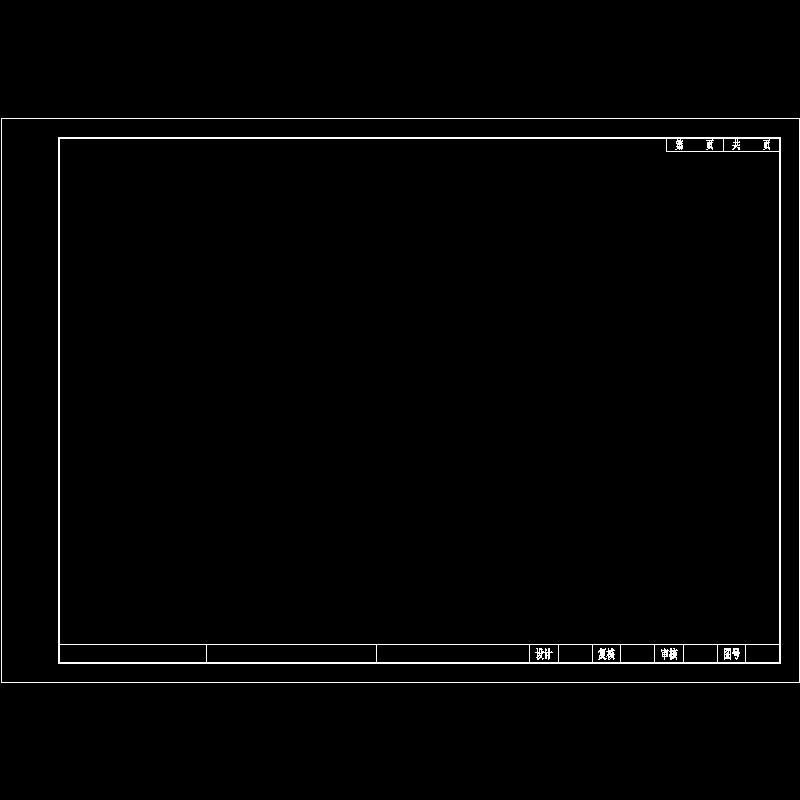

  • 标准图框.dwg
    标准图框.dwg

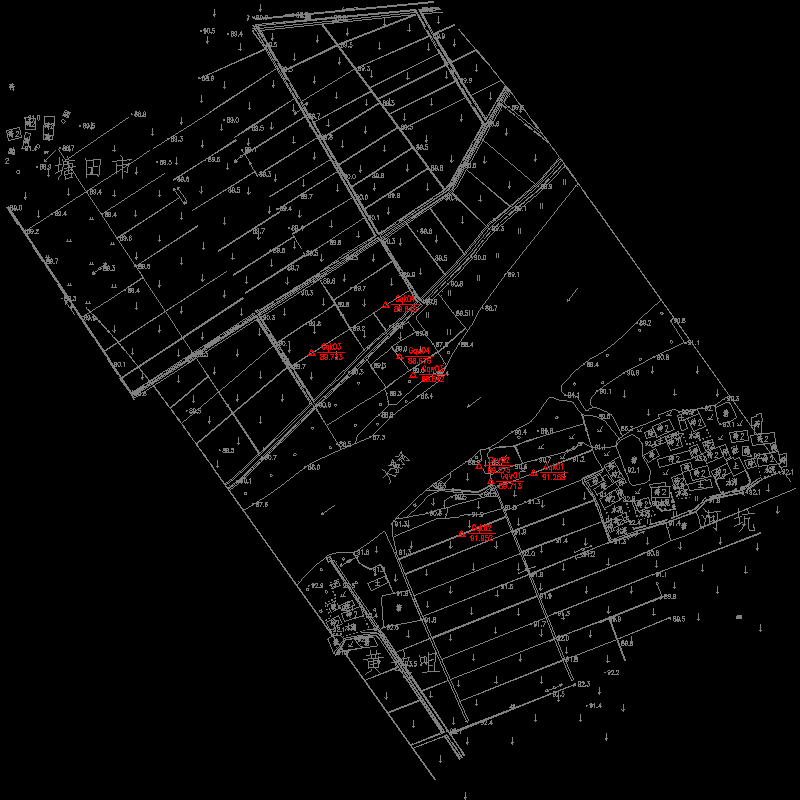

  • 桥位平面图(修编).dwg
    桥位平面图(修编).dwg
  • 桥台一般构造图(修编).dwg
    桥台一般构造图(修编).dwg
  • 桥台盖梁钢筋布置图.dwg
    桥台盖梁钢筋布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
