4x205x20双悬臂简支梁预应力后张法空心板桥设计图纸68张CAD

设计说明、计算表格20个、全桥主要工程数量表、桥位平面、工程地质纵断面、桥型总体布置、标准横断面图、桩位坐标图、空心板主要材料数量表、空心板一般构造图、铰缝钢筋构造图、桥面现浇层钢筋构造图、封锚端钢筋构造图、锚下钢筋构造图、预应力钢束构造图、板端加强钢筋构造图、中跨中板普通钢筋构造图、边跨中板普通钢筋构造图、中跨边板普通钢筋构造图、边跨边板普通钢筋构造图、现浇连续段钢筋构造图、泄水管构造及桥面下渗水排水构造图、支座构造、支座垫石布置及构造、桥墩一般构造、桥墩盖梁钢筋构造、桥墩墩身钢筋构造、桥墩桩基系梁钢筋构造、桥墩桩基钢筋构造、桥台一般构造、桥台台帽钢筋构造、桥台背墙钢筋构造、桥台耳墙钢筋构造、桥台肋板钢筋构造、桥台承台钢筋构造、桥台桩基钢筋构造、人行道板构造、人行道外侧钢护栏构造、行车道外侧钢护栏构造及钢筋布置图、灯柱底座预埋构件构造、路灯接线盒构造图、墙式护栏构造及钢筋布置图、D80型伸缩缝构造图、D160型伸缩缝构造图、桥面伸缩缝处处理图、护栏伸缩缝挡板构造图、桩基础质量检测管构造图、桥台搭板一般构造、桥台搭板钢筋构造、桥台锥坡及护坡构造、流水踏步一般构造。

……

汽车荷载:城-A,道路分类与分级:城市主干路,计算行车速度: 60Km/h,桥址区岩土体共分为7个工程地质大层。本桥平面分别位于直线上,桥面横坡为双向2%,纵断面纵坡-0.3%。桥孔分共2联: 4x20 5x20,上部结构采用预应力砼(后张)空心板, 先简支后连续;下部结构桥台采用肋板台,桥墩采用柱式墩,墩台采用桩基础。桥梁全长186米。0、9号桥台采用Z80型伸缩装置,4号桥墩采用XFII-160A2F型伸缩装置。桥梁跨径线为径向布设,同一孔内空心板为平行布置,桥梁纵坡由墩台高程差形成。墩台盖梁采用双悬臂简支梁进行设计,活载分配系数采用杠杆法计算。

主要材料:水泥应采用高品质的强度等级为62.5,52.5和42.5的硅酸盐水泥,粗骨料应采用连续级配,碎石宜采用锤击式破碎生产。混凝土采用C40、C50。普通钢筋为HPB300和HRB400钢筋,抗拉强度设计值分别为270、330Mpa。预应力钢筋采用抗拉强度标准值fpk =1860MPa,公称直径d=15.2mm的低松弛高强度钢绞线。锚具采用15-4型、15-5型和15-6型系列锚具及其配件;预应力管道采用圆形金属波纹管。桥面铺装采用10cmC50现浇混凝土 防水层 9cm厚沥青混凝土。

……

共计68张CAD。设计于2015年

桥型总体布置

空心板一般构造图

预应力钢束构造图

桥墩桩基钢筋构造图

灯柱底座预埋构件构造(二)

桥台锥坡及护坡构

桥台肋板钢筋构造

计算表格

无人行道与车行道之间的护栏


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

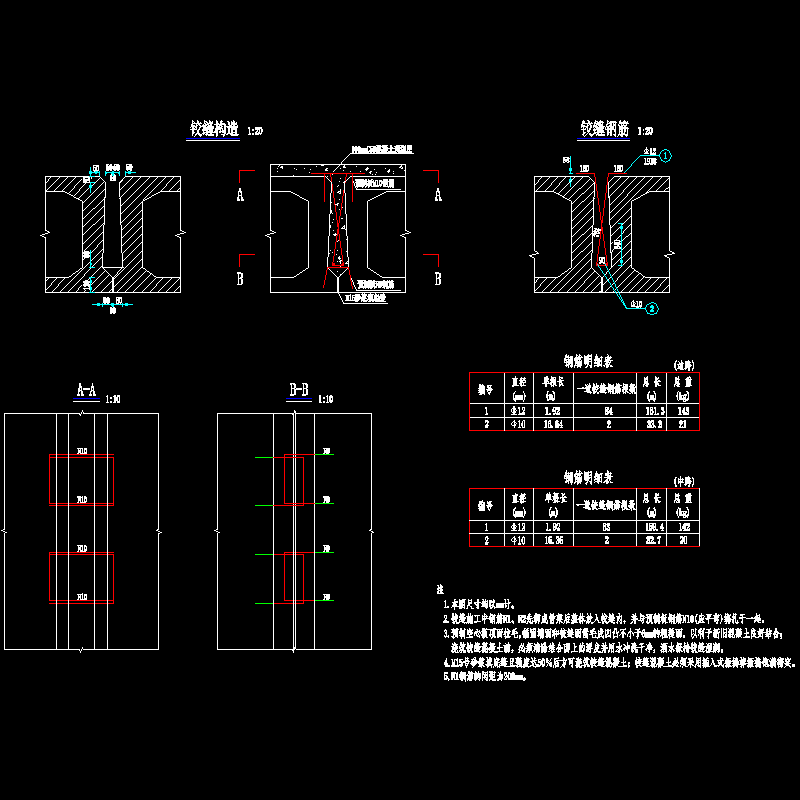

  • 10 绞缝钢筋构造图.dwg
    10 绞缝钢筋构造图.dwg

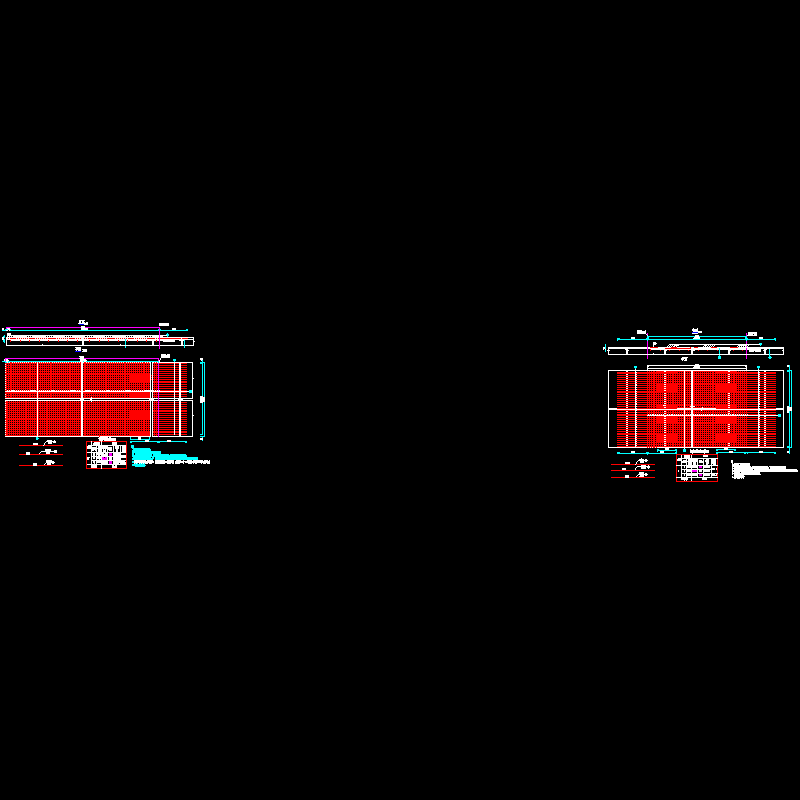

  • 11 桥面现浇层钢筋构造图.dwg
    11 桥面现浇层钢筋构造图.dwg

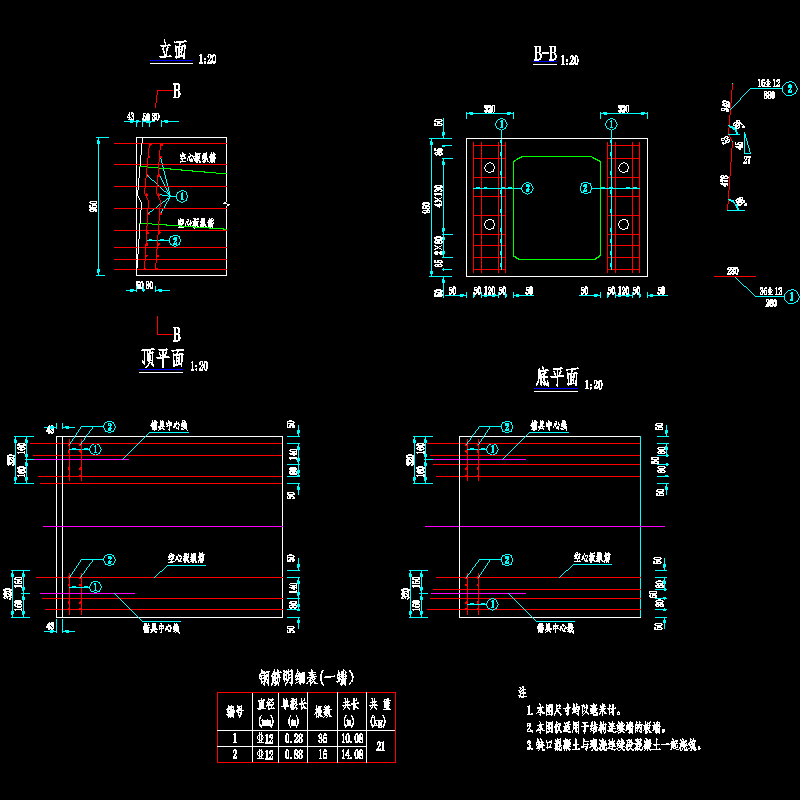

  • 12 封锚端钢筋构造图.dwg
    12 封锚端钢筋构造图.dwg
  • 13 锚下钢筋构造图.dwg
    13 锚下钢筋构造图.dwg

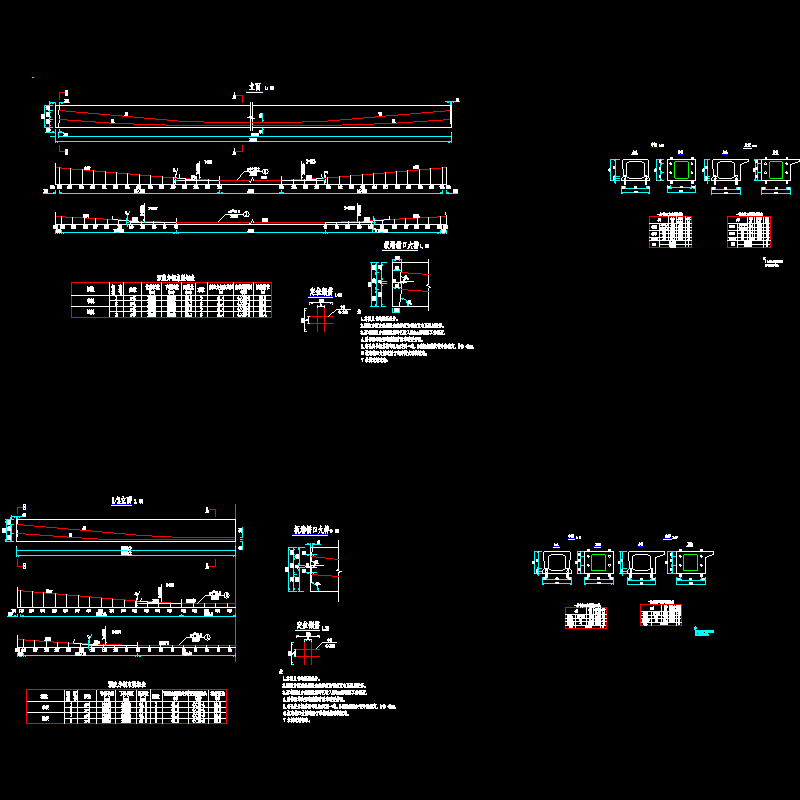

  • 14 预应力钢束构造图.dwg
    14 预应力钢束构造图.dwg
  • 15 板端加强钢筋构造图.dwg
    15 板端加强钢筋构造图.dwg
  • 16 中跨中板普通钢筋构造图.dwg
    16 中跨中板普通钢筋构造图.dwg
  • 17 边跨中板普通钢筋构造图.dwg
    17 边跨中板普通钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
