1-16.0m预应力混凝土简支空心板桥CAD施工图纸（22张）

附件详情

桥梁全长：28.5m
跨径及建筑结构形式：1-16.0m预应力混凝土简支 空心板桥
设计荷载：汽车－超20级，挂车—120。
桥梁全宽：26.0m（0.5m护栏 11.5行车道 2.0m中央分隔带 11.5m行车道 0.5m护栏）。
桥面横坡：单向向内2.0%(圆曲线全超高路段)。
桥上纵坡：0.82%(竖曲线内两支承线高程折算值)。
地震烈度：Ⅵ度。
桥下净空高度：大于5.0m。
梁板参数：①预制板高：0.8m；②预制板长：15.95m；③预制安装重量：中板232.0kN，边板238.6kN；④横桥向板块数：中板12块，边板4块。
桥跨布置为单孔16.0米简支结构，在两桥台位置设置纯橡胶伸缩装置。桥梁上部构造采用后张预应力混凝土空心板，下部构造为重力式U型桥台、扩大基础。
桥梁纵面位于半径R=120000m的凸型竖曲线内，以桥板支承中心线处的桥面铺装厚20cm(10cm沥青混凝土 10cm40号防水混凝土现浇层)为控制条件桥板纵面按弦线放置，板跨内采用变厚度的现浇层形成竖曲线。
横桥向桥梁按整体式路基26.0m宽设计，在中央分隔带位置设置2cm的沉降缝将桥梁分为左右两幅桥。

图纸内容：
设计说明
全桥工程材料数量总表
桥位平面图
桥型布置图(左幅桥)
桥型布置图(右幅桥)
16.0m预应力砼空心板中板一般构造图(0°)
16.0m预应力砼空心板中板预应力束布置图(0°)
16.0m预应力砼空心板中板普通钢筋构造图(0°)

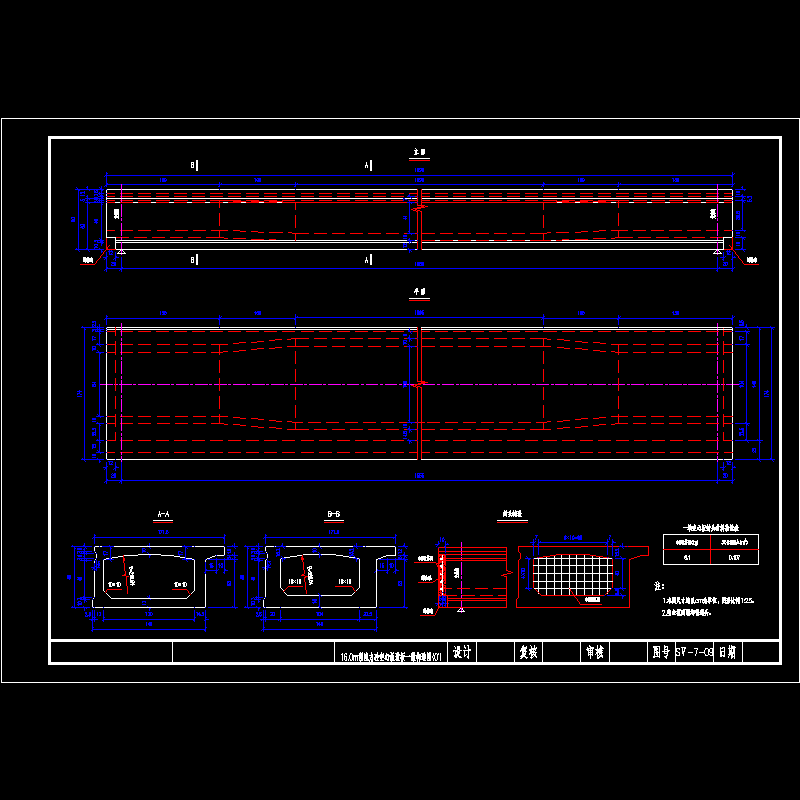

16.0m预应力砼空心板边板一般构造图(0°)

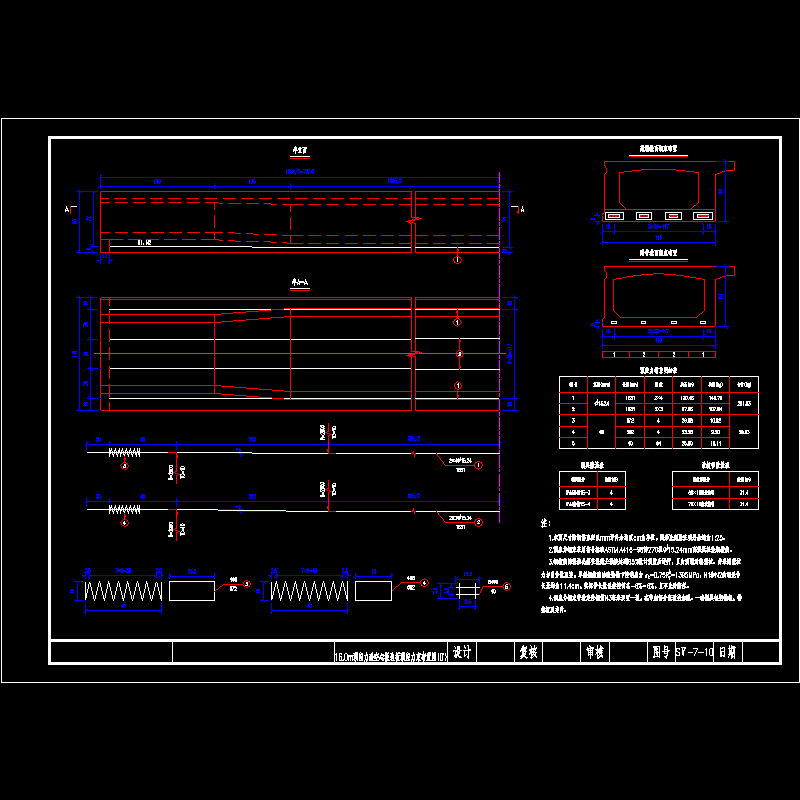

16.0m预应力砼空心板边板预应力束布置图(0°)
16.0m预应力砼空心板边板普通钢筋构造图(0°)
0号桥台一般构造图(左幅桥)、0号桥台一般构造图(右幅桥)
1号桥台一般构造图(左幅桥)、1号桥台一般构造图(右幅桥)
台帽及挡块钢筋构造图
支座安放方式及垫石标高图
防震锚拴构造图
桥面铺装钢筋布置图
纯橡胶式伸缩装置构造图
中央分隔带设计图
中央分隔带护栏座设计图
路侧护栏座设计图
桥头搭板布置示意图
桥头搭板钢筋构造图
台后排水设计图
桥台锥坡示意图
……
共计26张
