预应力混凝土简支空心板桥全套CAD施工图纸1-16m.dwg
技术参数： 1.跨径及建筑结构形式：1-16.0m预应力混凝土简支空心板桥。 2.设计荷载：汽车－超20级，挂车—120。 3.桥梁全宽：26.0m（0.5m护栏 11.5行车道 2.0m中央分隔带 11.5m行车道 0.5m护栏）。 4.桥面横坡：曲线内侧2.0%，外侧桥跨内由-0.04%渐变到-0.62% ...... 桥梁概况： 桥梁全长31.0m，上部构造采用后张预应力混凝土空心板，下部构造为重力式U型桥台、扩大基础。 共包含CAD设计图24张。

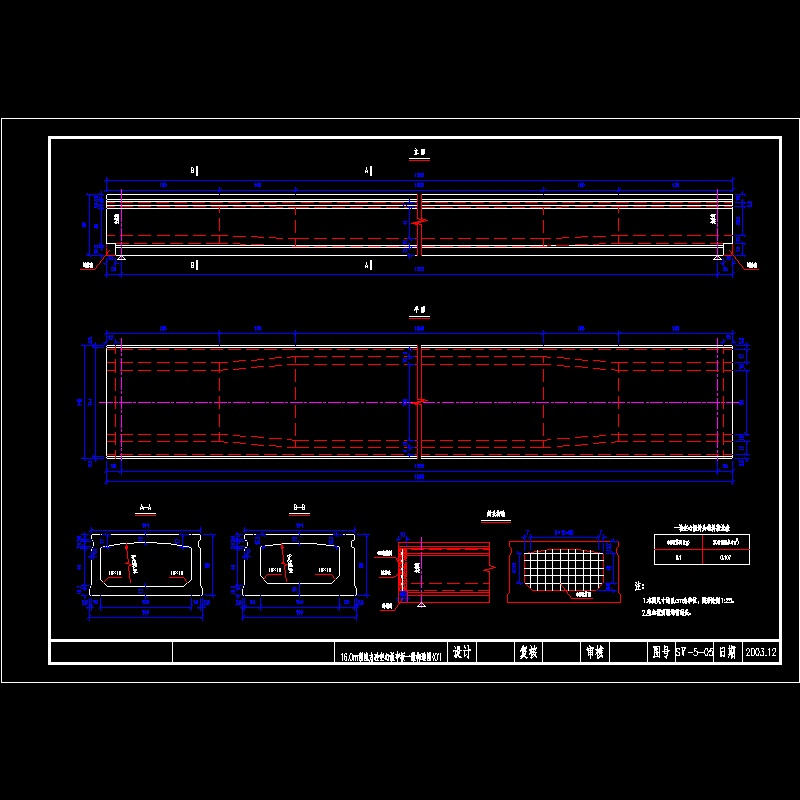

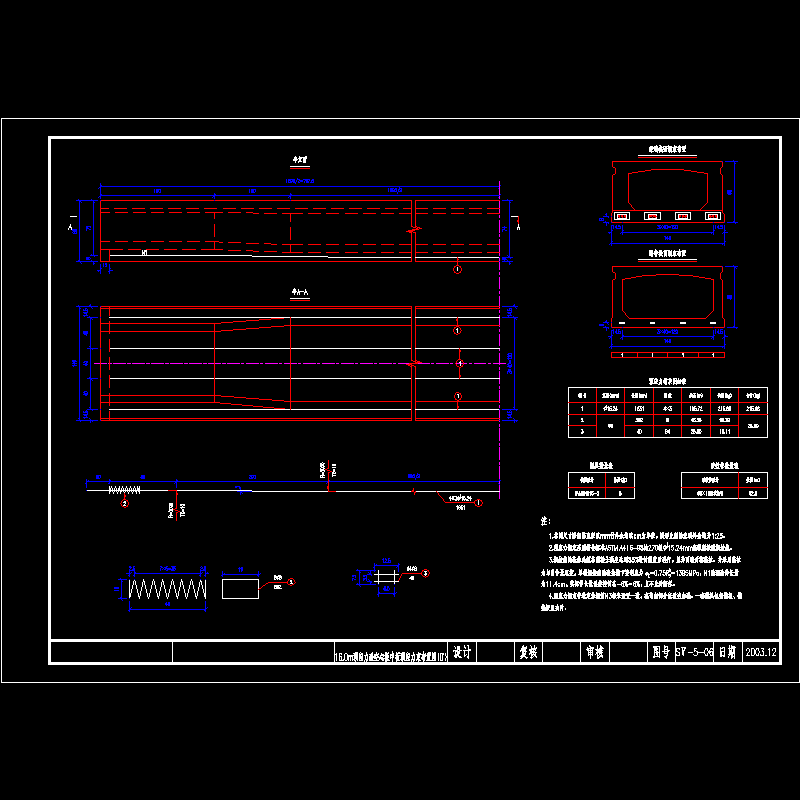

以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
16-1.5-1-0d.dwg -
16-1.5-2-0d.dwg -
16-1.5-3-0d.dwg -
16-1.75-1-0d.dwg -
16-1.75-2-0d.dwg -
16-1.75-3-0d.dwg -
设计图_pmt.dwg
-
设计图_qt0.dwg
-
设计图_qt1.dwg
-
设计图_qxt.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.76 MB
- 收藏次数：0
-
文件名称：
附件-995795778057860555.zip
