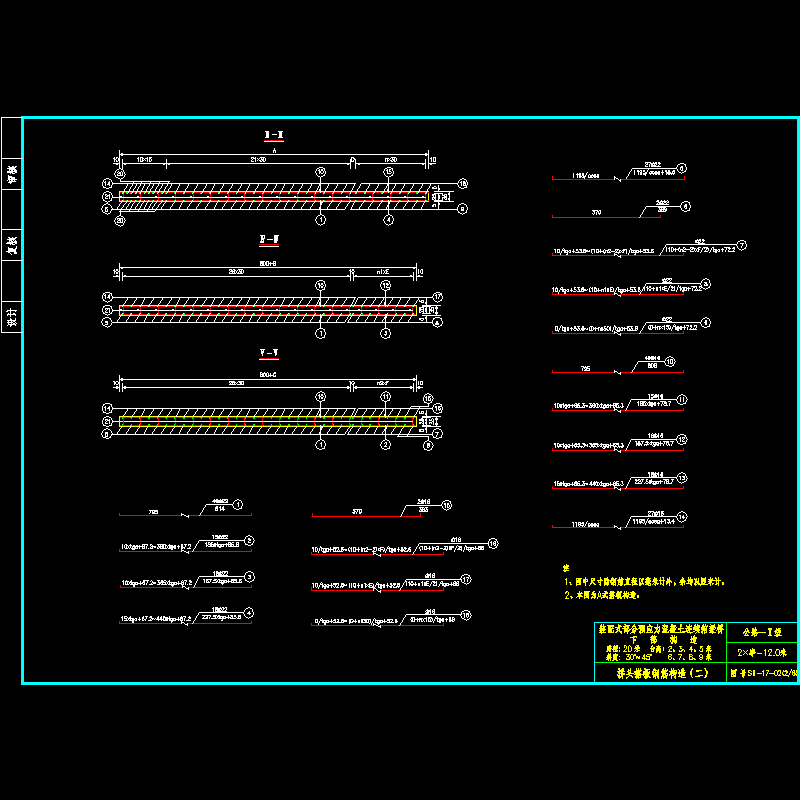

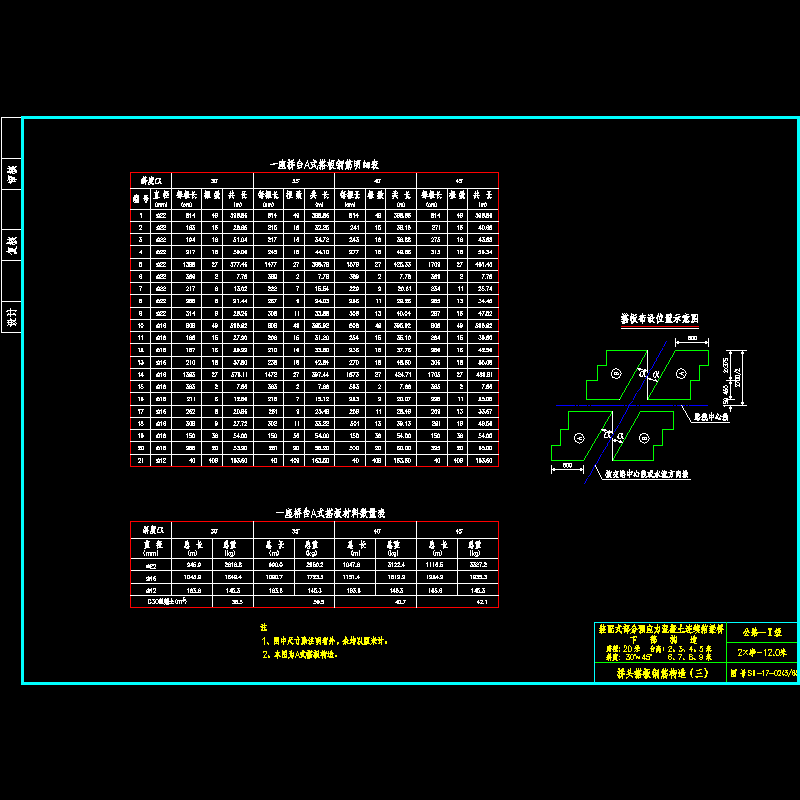

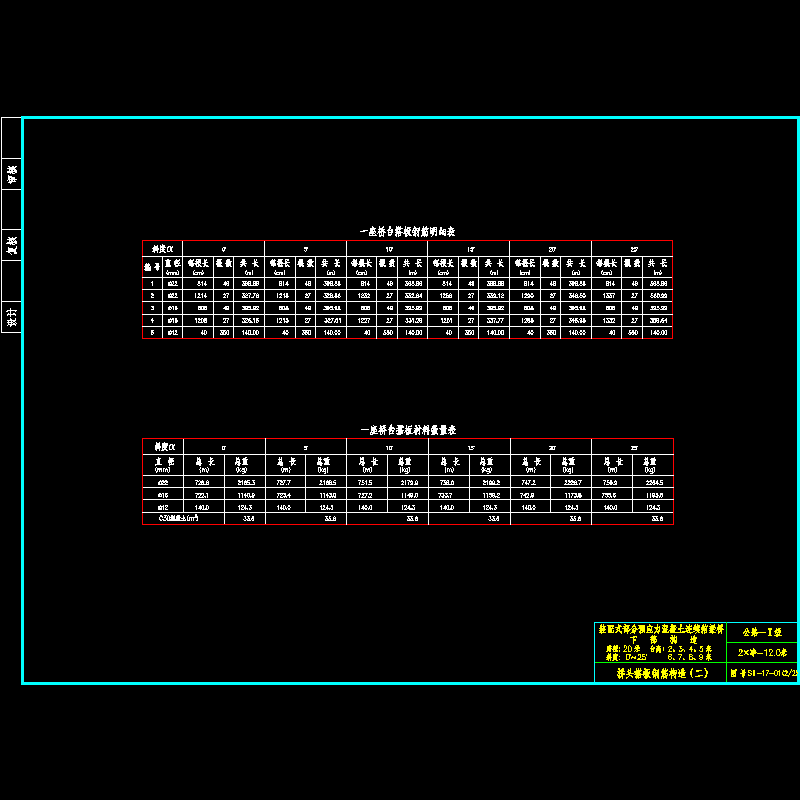

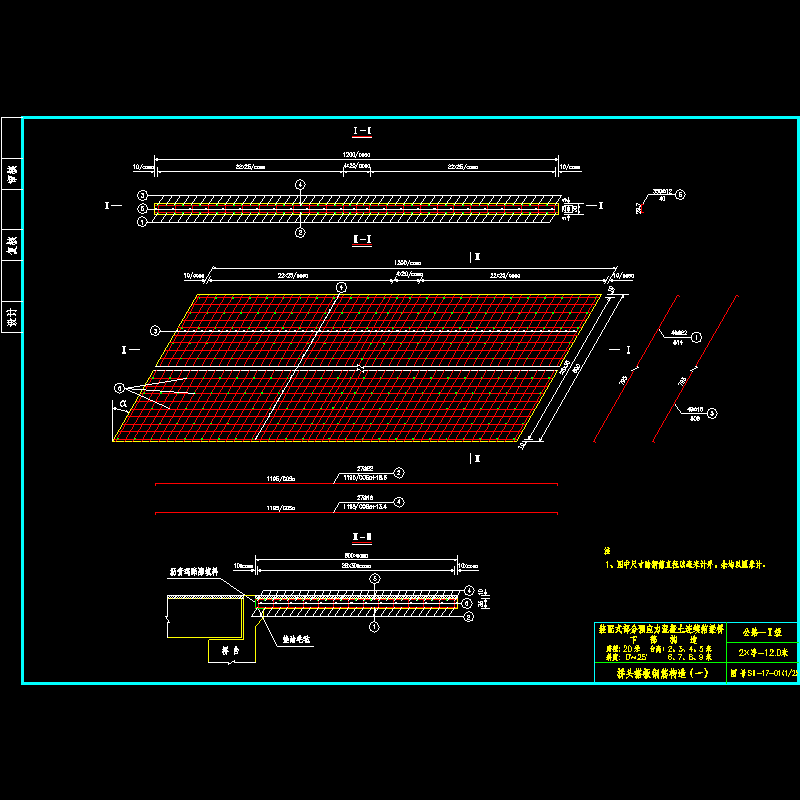

预应力混凝土连续箱梁桥下部桥头搭板钢筋构造节点CAD详图纸设计

三、技术标准 　　 1、桥梁跨径： 20米 　　 2、桥梁斜度：0°、5°、10°、15°、20°、25°、30°、35°、40°、45° 　　 3、桥面宽度：2×净-12.0米（用于路基宽度28米） 　　 4、汽车荷载：公路-I级 　　 5、设计环境条件-I类 　　 6、台后填土内摩擦角δ＝35°，容重τ＝19KN/立方米 　　1、墩台型式 　　 本套通用图下部构造桥墩采用柱式墩，桥台根据台高和施工方法的不同，设计有桩柱式台和肋式台，基础设计均采用钻孔灌注桩基础。桥墩均采用双柱，对于桥台，斜度小于30°时，采用双柱（双肋）式桥台；斜度大于等于30°时，采用三柱（或三肋）式桥台。桥台高度大于4米时可采用肋式台；高度在4米以下时可选择桩柱式台。
