20m钢筋混凝土现浇连续箱梁桥施工图纸设计

资料简介
赚取积分

位置：广东
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：20m
承重构件受力情况：梁桥
使用年限：永久性桥

附件详情

20m现浇钢筋混凝土连续箱梁计算书25页
图纸47张：
工程数量表

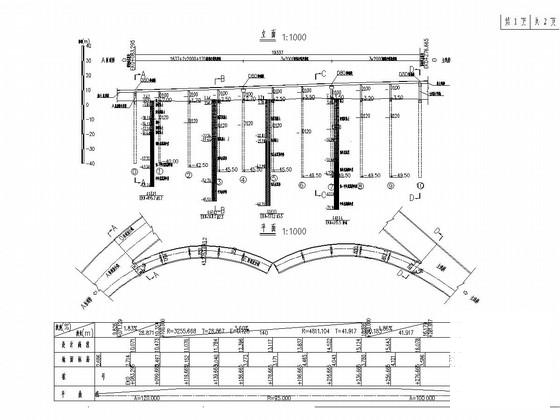

桥型布置图2
墩台桩位坐标示意图
箱梁一般构造图10张
箱梁普通钢筋布置图2
箱梁钢筋布置图2
端横隔板钢筋布置图2
中横隔板钢筋布置图2
跨间横隔板钢筋布置图2
梁底调平块钢筋布置图
防震挡块钢筋构造图
桥墩一般构造图3
过渡桥墩墩帽钢筋布置图
墩柱钢筋布置图3
系梁钢筋布置图2
桩基钢筋构造图2
支座垫石钢筋构造图
盆式橡胶支座构造图
加强型混凝土墙式护栏一般构造图
SA级（43.2）加强型护栏钢筋布置图及数量
加强型混凝土墙式护栏挡板构造图
桥面现浇层加强钢筋布置图
桥面现浇层钢筋布置图
桥面伸缩缝接线处理图
D80型伸缩缝构造图
桥面泄水管构造图
桩基检测管布置图

附件详情

汽车荷载等级：公路－I 级；车道数：2；汽车荷载增大系数：1.2（考虑小跨径桥梁偏载更大）。跨径组合为(16.37+2x20+17)m+3x20m+3x20m。平面位于A＝120m 右偏缓和曲线、R=95m 右偏圆曲线、A＝100m 右偏缓和曲线上。上部构造采用钢筋混凝土现浇连续箱梁，连续箱梁采用C40 混凝土，各联箱梁满堂支架一次性浇注，下部构造采用独柱墩，钻孔灌注桩基础。桥梁起点和终点分别与A 匝道桥和主线桥相连。连续箱梁结构高度140cm，
截面上宽850cm，下宽450cm，悬臂长度200cm。
……共计47张CAD，附计算书，设计于

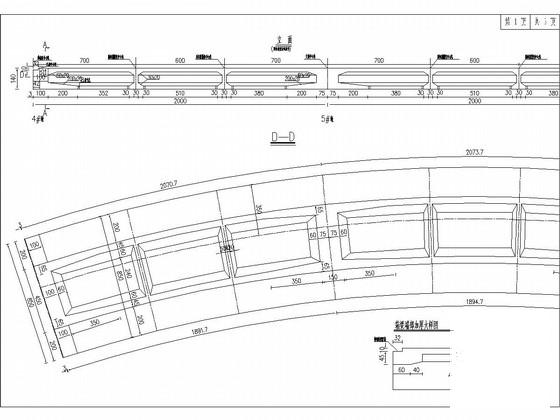

第二联箱梁一般构造图（一）

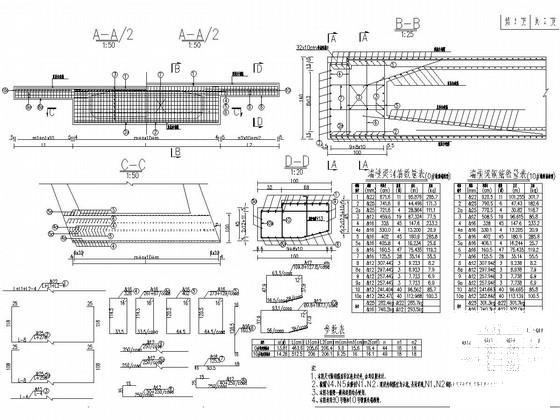

端横隔板钢筋布置图

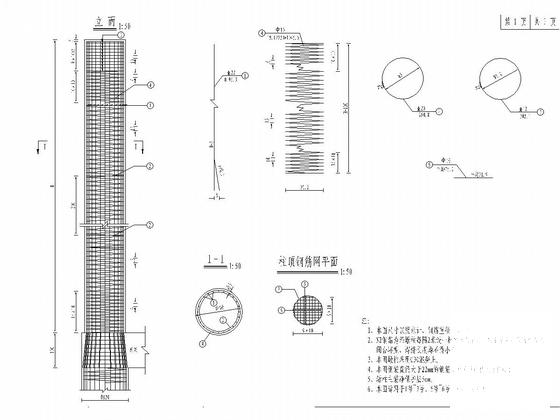

墩柱钢筋布置图(一)

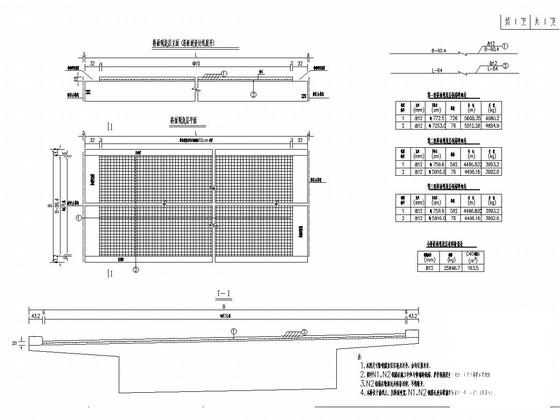

桥面现浇层钢筋布置图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
