钢筋混凝土空心板桥设计CAD图纸

附件详情

技术标准
1、设计行车速度：60公里/小时。
2、设计车辆荷载：公路-II级。
3、桥面宽度：桥面净宽11.00米，桥面两侧各设0.50米墙式防撞护栏，全桥总宽度为12.00米。
4、交角：路线中心线前进方向与桥墩、台帽前墙等中心线的右夹角，本桥为90°。
5、桥面纵坡：位于竖曲线段，坡度为0.333%，竖曲线半径为9692.308米。
6、桥面横坡：桥梁位于半径为1500米的圆曲线段上。
7、设计洪水频率：1/100。
8、地震基本烈度：地震动峰值加速度系数为0.05g，相当于地震烈度VI度。
该资料包含
1、设计说明
2、全桥工程数量表

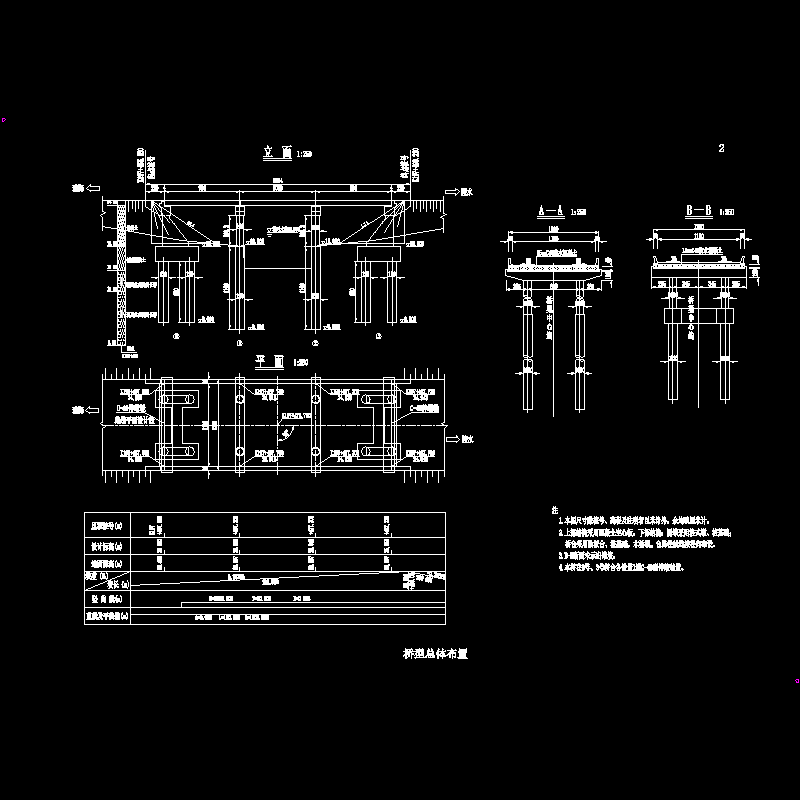

3、桥型总体布置
4、墩、台基础平面布置及桩位坐标

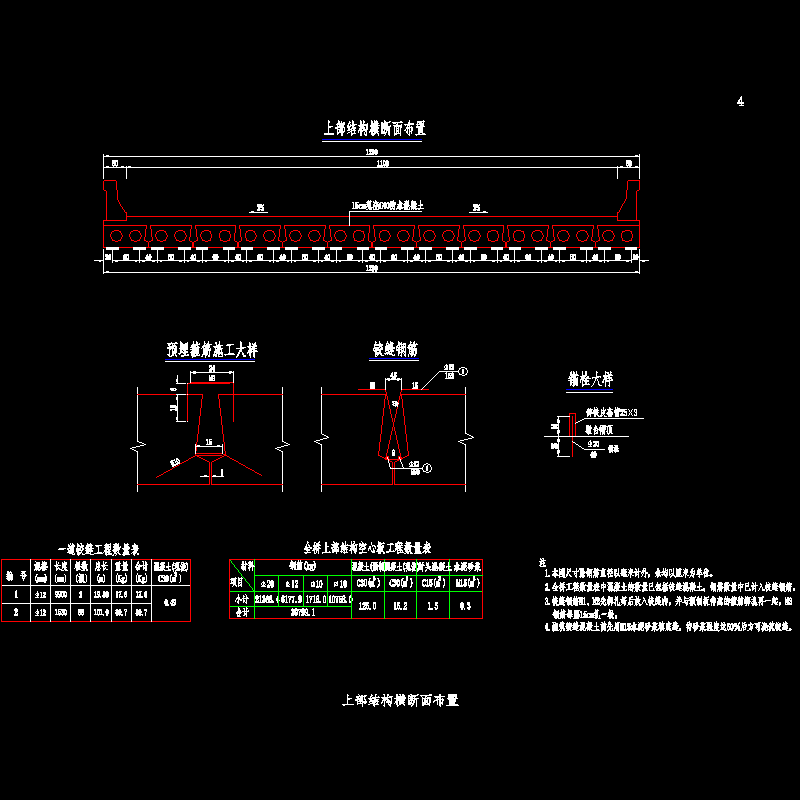

5、上部横断面布置
6、空心板一般构造

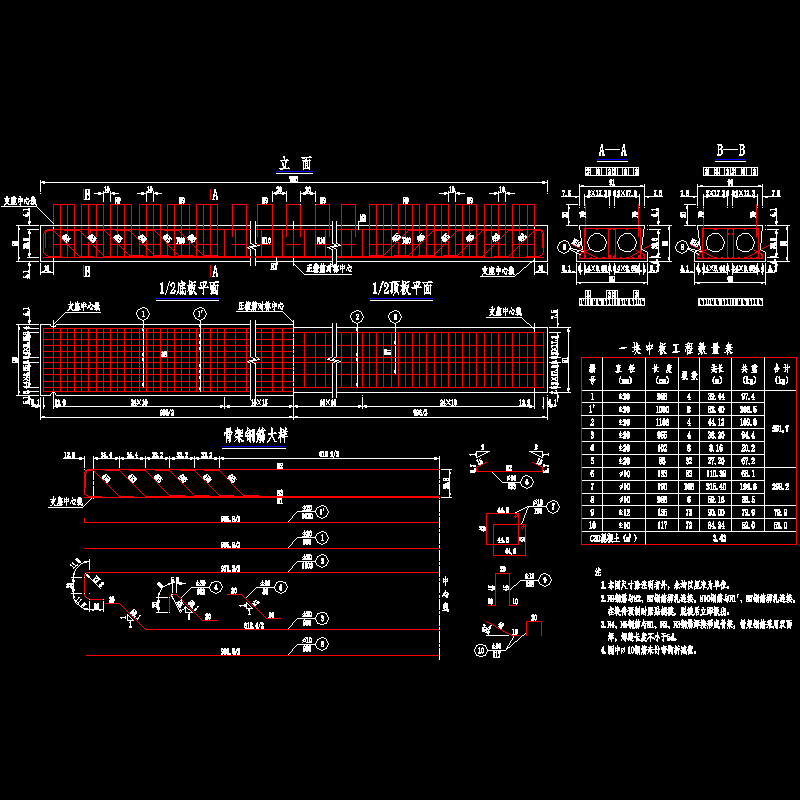

7、中板钢筋构造
8、边板钢筋构造
9、桥面铺装钢筋构造（一）～（二）
10、桥面连续钢筋构造
11、防撞护栏及泄水管平面布置示意
12、防撞护栏一般构造
13、防撞护栏钢筋构造（一）～（二）
14、伸缩缝预埋钢筋构造
15、桥墩一般构造
16、桥墩支座垫石及调平钢板构造
17、桥墩墩帽钢筋构造
18、桥墩墩柱钢筋构造
19、桥墩桩基钢筋构造
20、桥台一般构造
21、桥台支座垫石及调平钢板构造
24、桥台台帽钢筋构造（一）～（二）
25、桥台背墙钢筋构造
26、桥台耳墙钢筋构造
27、桥台肋板钢筋构造（一）～（二）
28、桥台承台钢筋构造
29、桥台桩基钢筋构造
30、搭板一般构造
31、搭板钢筋构造
32、台后填土及锥坡、防护示意
33、桩基声测管构造图
