跨径13米钢筋混凝土空心板桥通用设计图纸.dwg

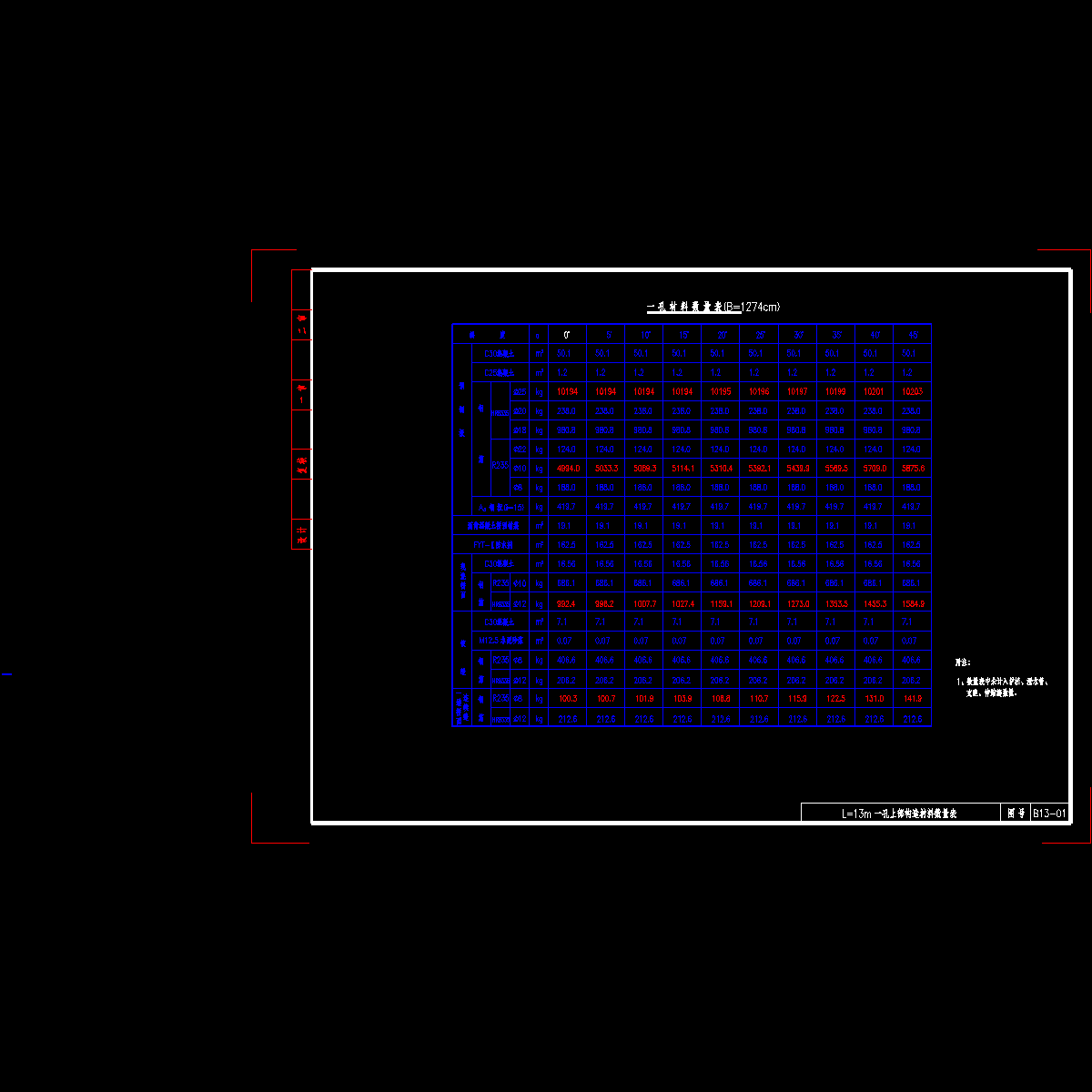

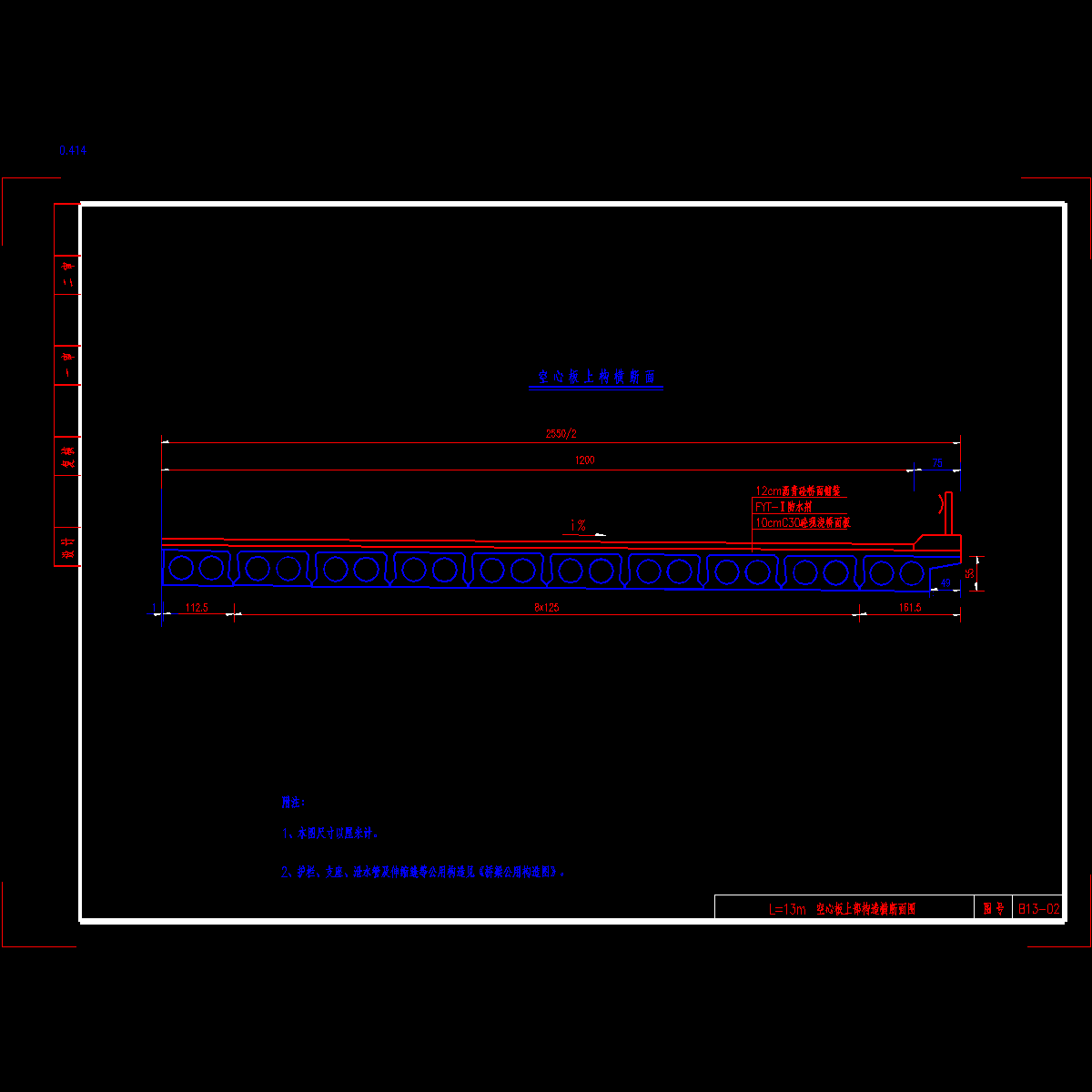

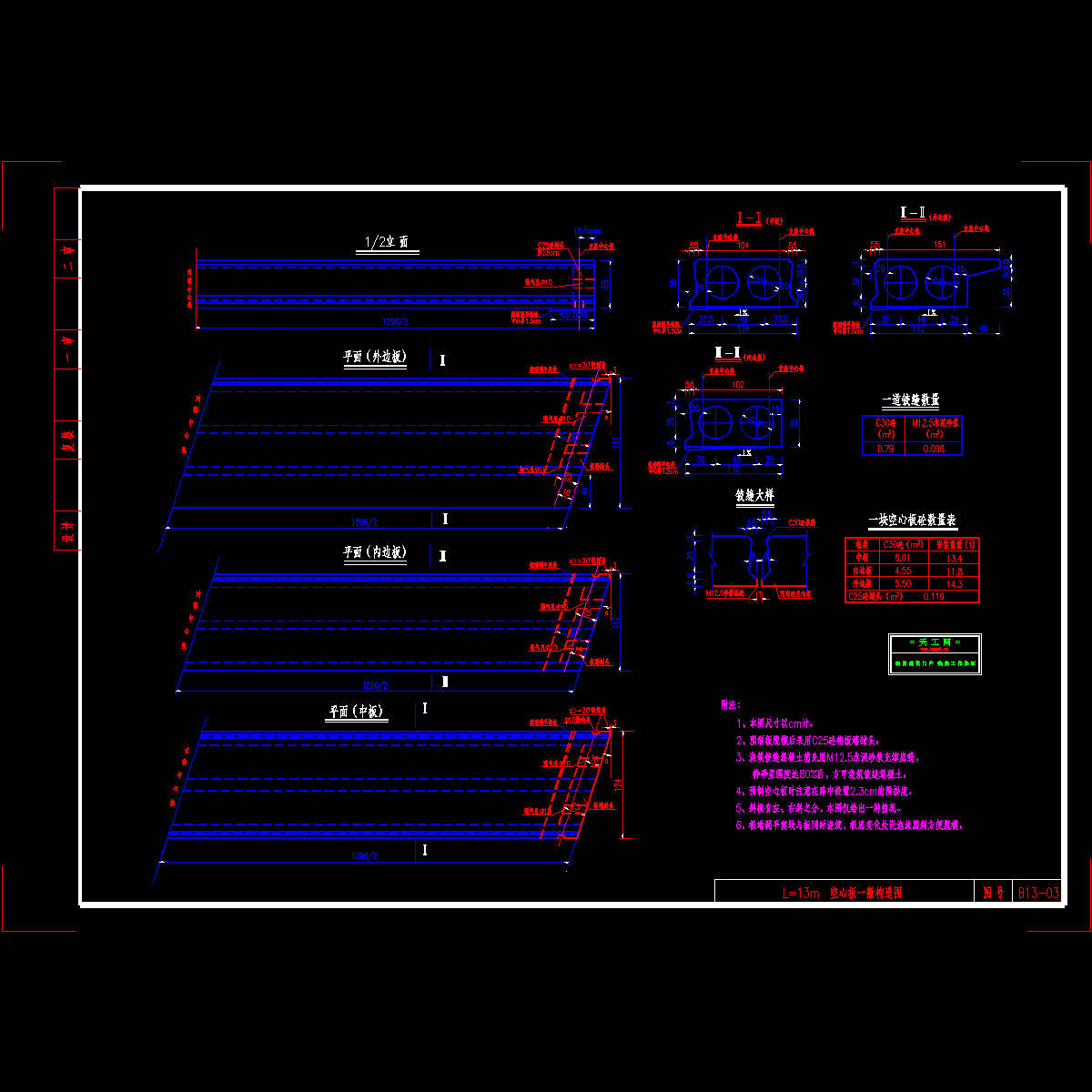

设计标准 　　设计荷载：公路—I级 　　桥面宽度：（净2×12.00 2×0.75）米，（净2×12.25 2×0.5）米 　　桥面横坡：双向横坡 i % 　　斜 度：0ο~45ο（以5ο为级差） 　　地震烈度：6度地区，按 7度设防 　　施工注意事项 　　1、空心板在预制时应在跨中设置预拱度，不同跨径的空心板的预拱度详见有关设计图，预拱度设置误差控制范围：±0.1cm。 　　2、为使现浇桥面板与预制空心板紧密结合成整体，预制空心板时顶面必须拉毛，可采用垂直于跨径方向划槽，槽深0.5~1.0cm，每延米桥长不少于25道，严禁板顶滞留油污。 　　3、要特别注意预制空心板的养生，混凝土强度达到设计强度85%后才能起吊、运输。堆放时应在空心板端部用两点搁支，绝不允许上、下面倒置。预制空心板的运输与吊装过程中，必须保证梁体的简支状态，做到轻吊轻放。 　　4、浇筑铰缝、桥面铺装混凝土前，必须将空心板结合面浮浆油污清洗干净，之后方可进行下一道工序。同时注意做好下一道工序所浇混凝土震捣和养生工作，确保每道工序的施工质量。 　　5、预制芯模可采用橡胶气囊、钢管或挤压成型等工艺。当采用橡胶气囊时，必须设置足够的定位钢筋，防止气囊上浮影响顶、底板厚度。 　　6、空心板采用钢绳捆绑吊装的施工方法。也可以根据具体情况采用其它安全可靠的吊装方法。 　　7、空心板及桥面板施工时应注意预埋护栏、伸缩缝、泄水管等构件的预埋件。 　　8、伸缩缝及支座的型号、尺寸应根据桥面连续一联的长度、伸缩量及支座反力等确定。 　　9、其他未尽事宜，请按现行交通部部颁标准《公路桥涵施工技术规范》办理。
