后张法空心板桥设计图纸（25m跨径）.dwg
上部结构：25m板为C50预应力钢筋混凝土预制空心板。 桥面铺装：80mm沥青混凝土 防水层 100mmC50混凝土，人行道侧石、枕梁和栏杆底座采用C30混凝土，预制人行道板采用C25混凝土。 下部结构：桥台采用盖梁立柱式轻型桥台；桥台均为C30混凝土。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
人行道构造图.dwg -

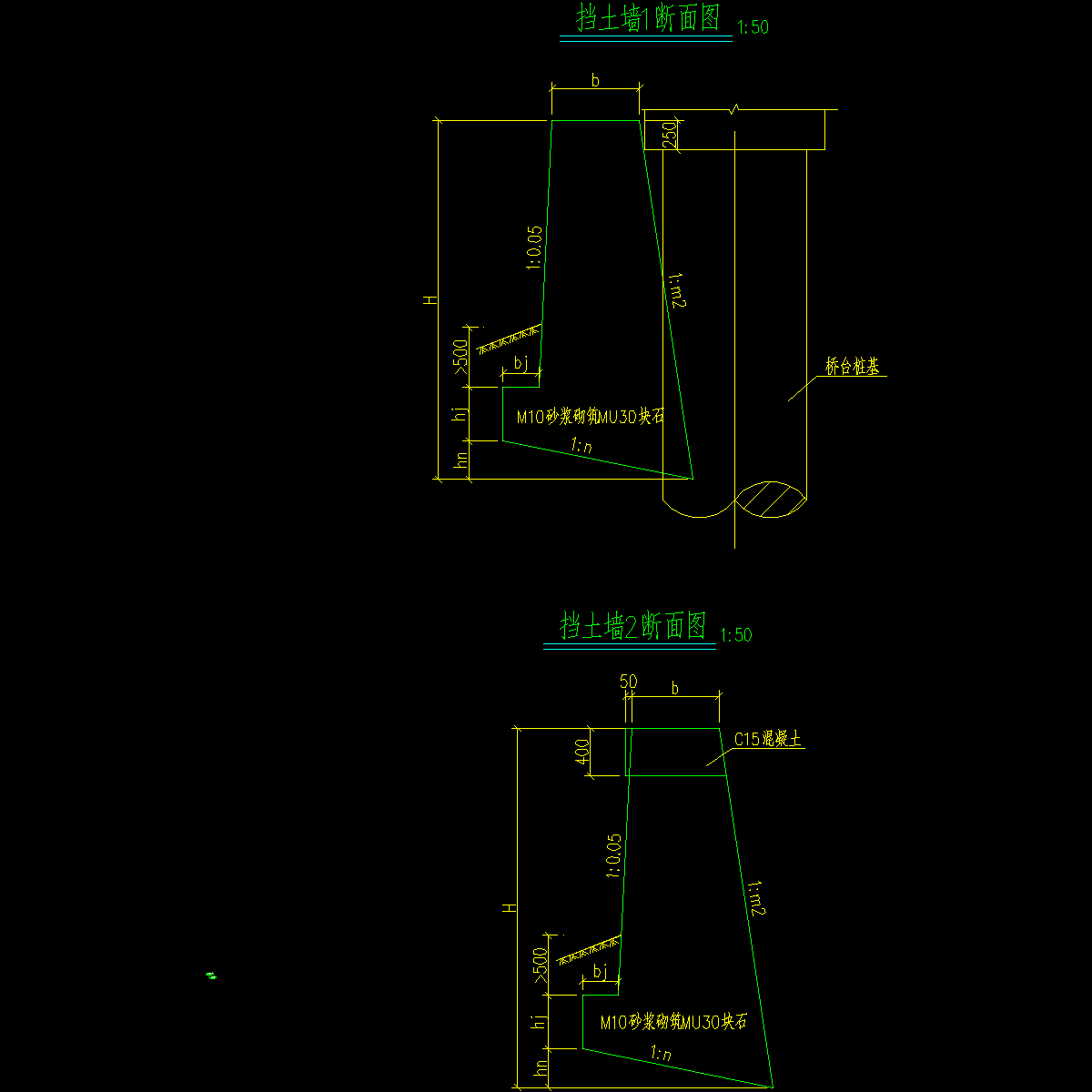

台后挡土墙构造图.dwg -
桥台一般构造图.dwg -
桥台搭板一般构造图.dwg -

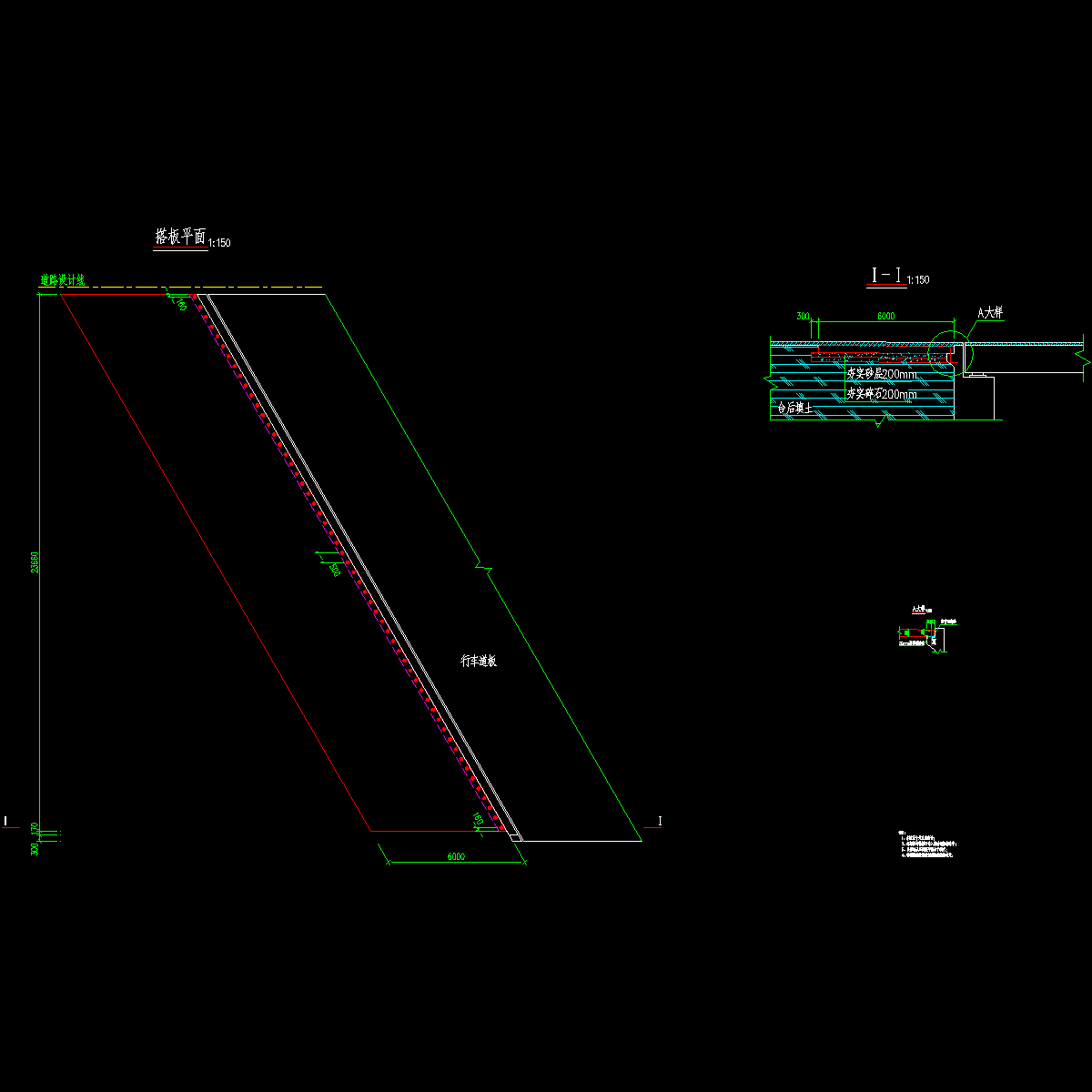

桥台搭板钢筋构造图.dwg -
桥台桩基钢筋构造图.dwg -
桥台盖梁钢筋图.dwg
-
桥台耳墙钢筋构造图.dwg
以上是部分截图，请下载附件后查看完整高清内容
