跨径101310米空心板桥施工设计图纸（设计院）

附件详情

技术标准 ：
汽车荷载等级：公路-Ⅰ级；
桥面净宽：2×净-9.75m；
地震：水平向设计基本地震动加速度峰值为0.10g（相当于地震基本烈度7度），抗震设防措施等级8级；
环境类别：Ⅰ类；
设计基准期：100年； (6) 设计洪水频率：1/100。
……
设计要点： (1) 上部结构：本施工标段桥梁上部结构类型为先张法预应力砼空心板梁。 (2) 下部结构：采用柱式墩台。(3) 桥头搭板：搭板长5m，搭板分块宽度详见桥型布置图及搭板构造图。(4) 护栏：桥梁内外两侧均采用防撞等级为SB级墙式护栏。 (5) 空心板计算时，跨中弯矩以正板为计算依据，支点剪力则以简支斜板为设计依据，横向分布按铰接板梁法计算。(6) 为降低预制板预应力钢材用量和减小因预应力而产生的上拱值，空心板按部分预应力混凝土A类构件设计。 (7) 空心板梁设计考虑在运营状态下主梁预制板、铰缝和整体化现浇混凝土共同受力，设计中将10cm整体化现浇砼按7cm考虑参与受力。 (8) 空心板梁预应力筋的有效长度包括预应力筋的传力、锚固长度。 (9) 该资料考虑预制预应力混凝土空心板存梁期不超过60天。
……
全桥主要工程数量表
桥位平面图

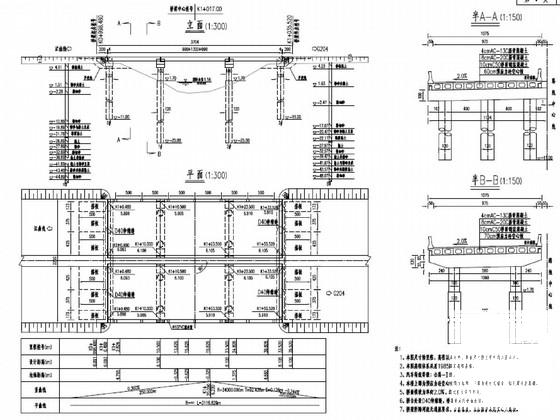

桥型布置图
墩台桩位坐标表
上部结构标准横断面图

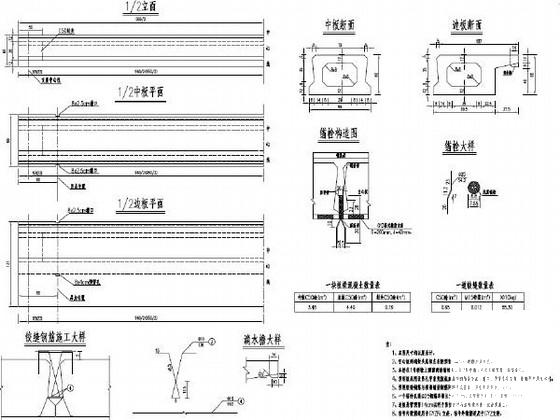

13米板一般构造图
13米板中板钢筋布置图2张

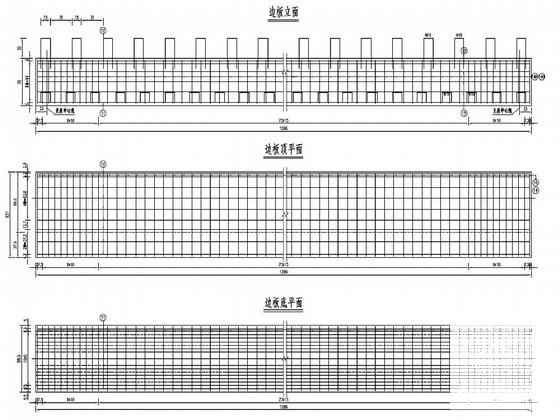

13米板边板钢筋布置图2张
10米板一般构造图
10米板中板钢筋布置图2张
10米板边板钢筋布置图2张
支座预埋钢板构造图2张
桥墩一般构造图
桥墩盖梁钢筋布置图
桥墩挡块钢筋布置图

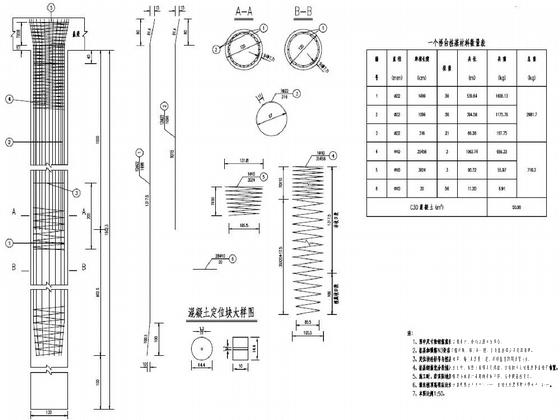

桥墩桩柱钢筋布置图
桥台一般构造图
桥台盖梁钢筋布置图
桥台耳背墙钢筋布置图
桥台挡块钢筋布置图
桥台桩基钢筋布置图
桥头搭板一般构造图
桥头搭板钢筋布置图
桥面铺装钢筋布置图
桥面连续钢筋布置图
伸缩缝一般构造图
防撞防栏一般构造图
桥头防护构造图
……
共计34张
