8m跨径装配式砼空心板设计CAD图纸

附注:    1.本图尺寸除钢筋直径以毫米计外, 其余均以厘米为单位。    2.待空心板就位后钢筋与邻板相对应钢筋绑扎。    3.焊接钢筋均采用双面焊,焊接长度按桥规办理。    4.N6与N7、N71对应设置。    5.N1钢筋尽量以均匀、对称方式布置。    6.中板斜筋以靠边及与横截面中,线对称的原则布置,    N3筋参照Ⅰ-Ⅰ截面的N2筋设置。    7.空心板采用钢绳捆绑吊装, 钢绳捆绑位置应设置在距空心板    两端65厘米处。    8.辅助钢筋另详。   ……   共5张

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 8米rc砼中空心板数量(0~20度).dwg
    8米rc砼中空心板数量(0~20度).dwg

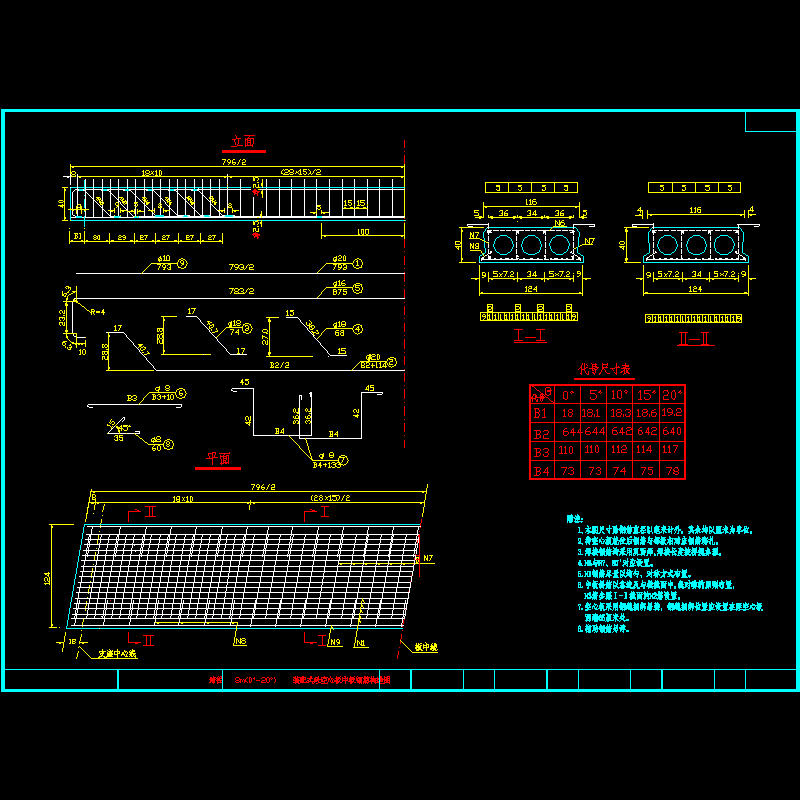

  • 8米rc砼中空心板钢筋构造图(0~20度).dwg
    8米rc砼中空心板钢筋构造图(0~20度).dwg

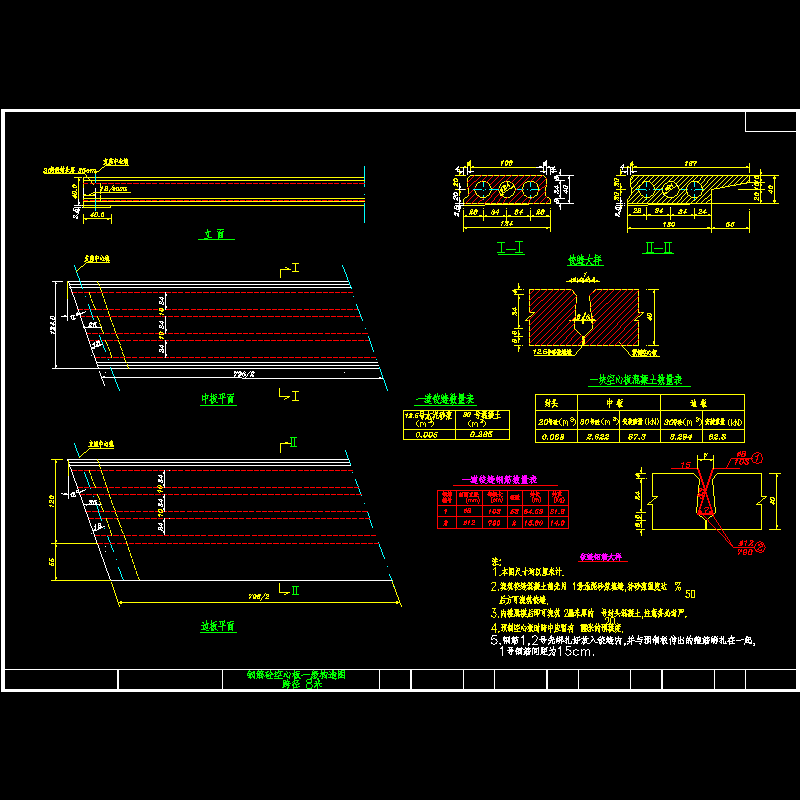

  • 8米rc砼空心板一般构造图.dwg
    8米rc砼空心板一般构造图.dwg
  • 8米rc砼边空心板数量(0~20度).dwg
    8米rc砼边空心板数量(0~20度).dwg

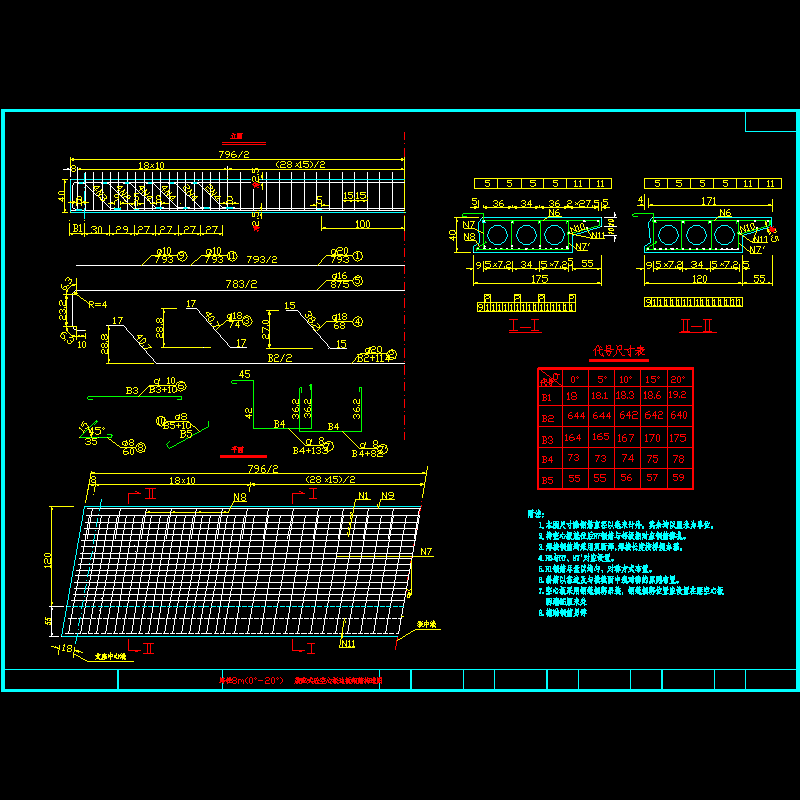

  • 8米rc砼边空心板钢筋构造图(0~20度).dwg
    8米rc砼边空心板钢筋构造图(0~20度).dwg
