多跨径装配式预应力砼空心板通用图纸（25张）.dwg

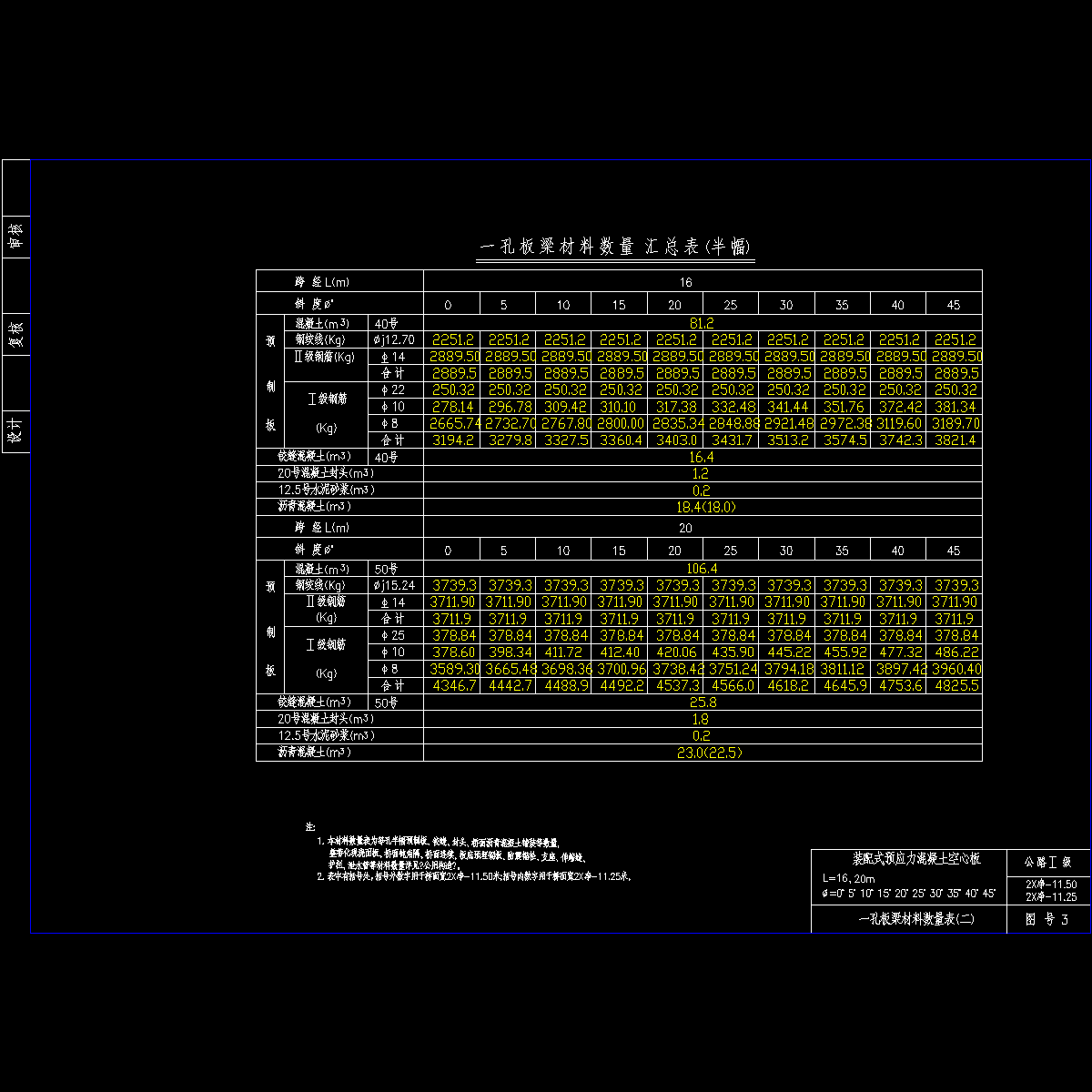

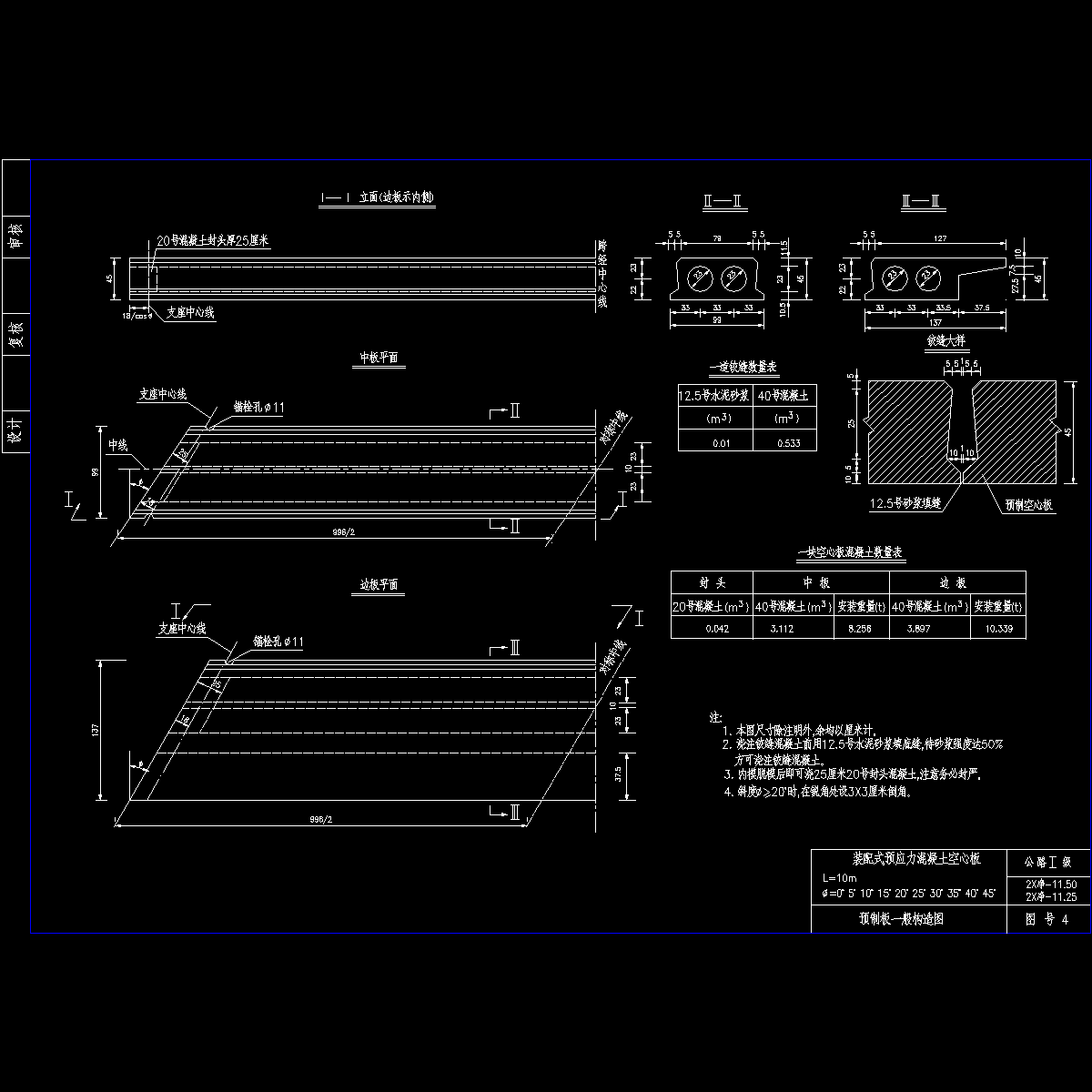

技术标准： 　　 1.设计荷载：公路—Ⅰ级 　　 2.桥梁横断面：（单位：cm） 　　 3.跨径10、13、16、20米，为先张法预应力混凝土板，其尺寸见下图： 　　...... 　　设计要点： 　　 1.本通用图采用简支板专用程序进行计算；跨中弯距以简支正板为设计依据，支点剪力以简支斜板为设计依据，横向结构按铰接计算。 　　 2.运营状态下主梁应力考虑了预制板、铰缝及整体化现浇混凝土共同受力进行计算。 　　 3.为降低预制板钢材用量及减少预应力引起的反拱度，在荷载组合Ⅰ作用下按全预应力混凝土构件设计；在其它各类荷载组合下按部分预应力混凝土A类构件设计。 　　 4.下部结构采用钻孔桩桥墩、桥台的桥梁，还应按照《钻孔桩桥墩桥台》有关要求设置。 ，共包含CAD设计图25张。
