跨径20米装配式预应力公路箱梁通用设计图纸.dwg
主要技术指标： 公路等级：二级公路 路基宽度(m)：10 汽车荷载等级：公路－Ⅱ级 行车道数：2 桥面宽度(m)：10 跨径(m)：20 斜交角(°)：0、15、30 单幅桥梁片数：3 梁间距（m）：3.35 预制梁高（m）：1.2 预制梁最大吊装重量（kN）：边梁：559；中梁：510 设计安全等级：二级 环境类别：Ⅰ类、Ⅱ类
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
01工程材料数量表0度.dwg -

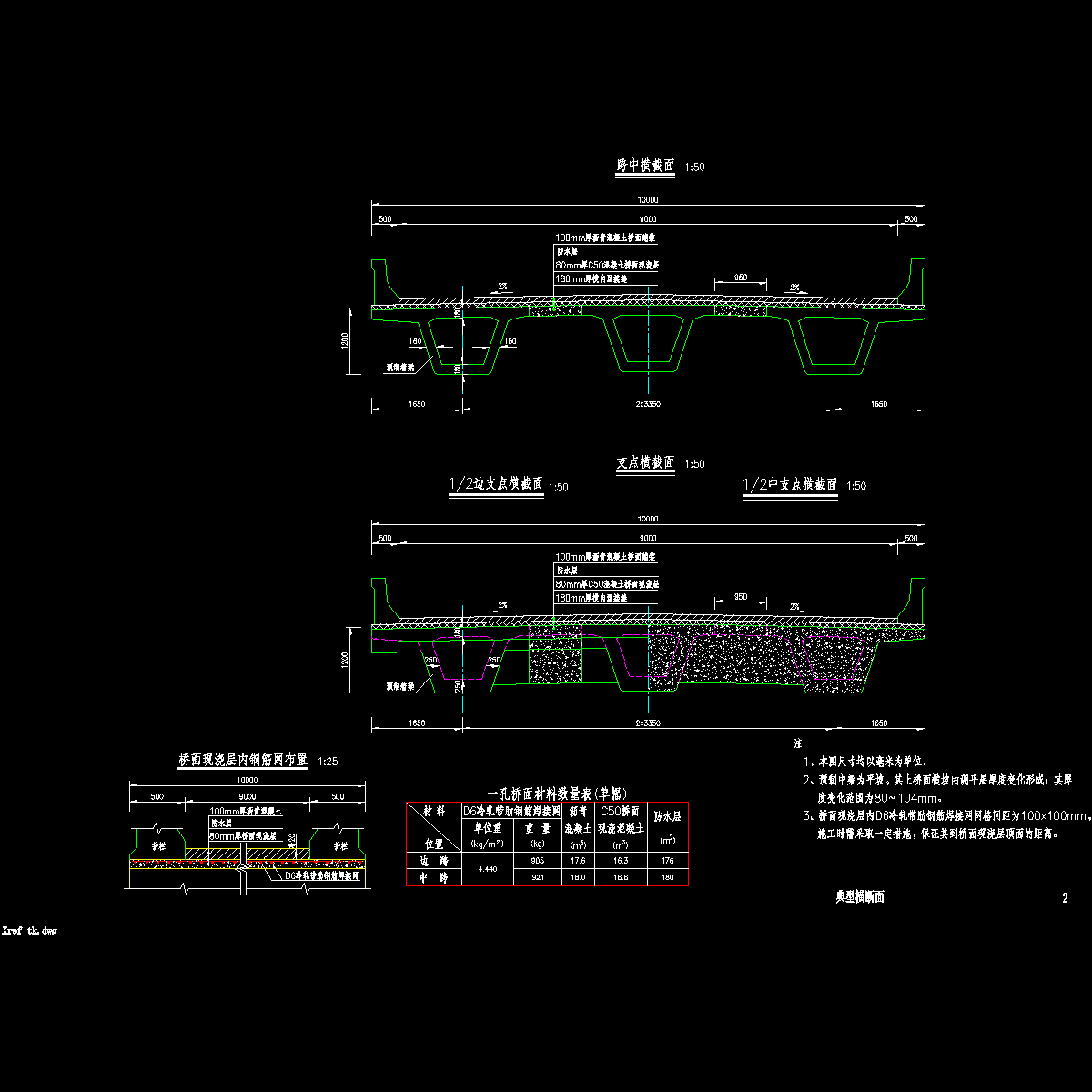

02典型横断面_0度.dwg -

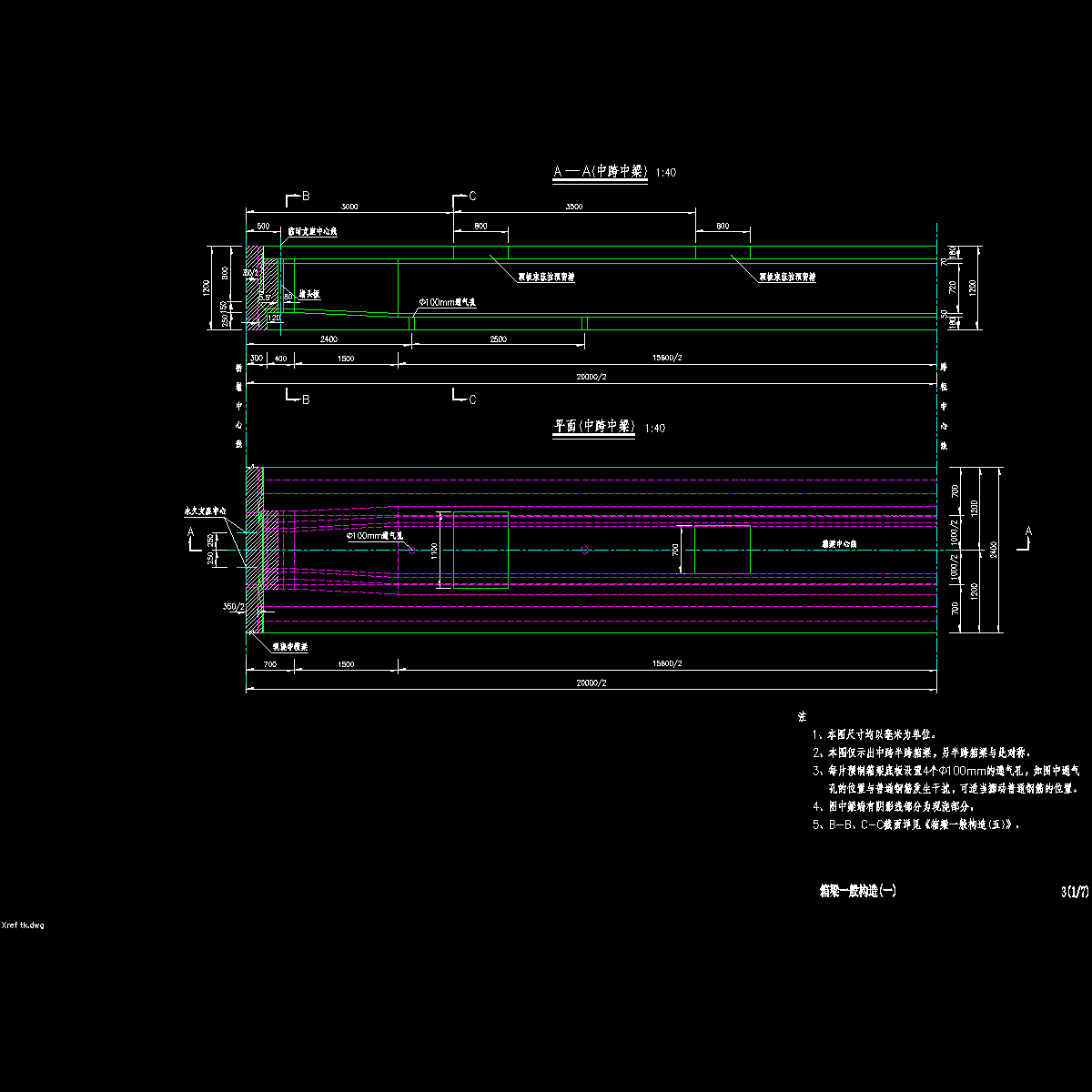

03箱梁一般构造_01中跨.dwg -

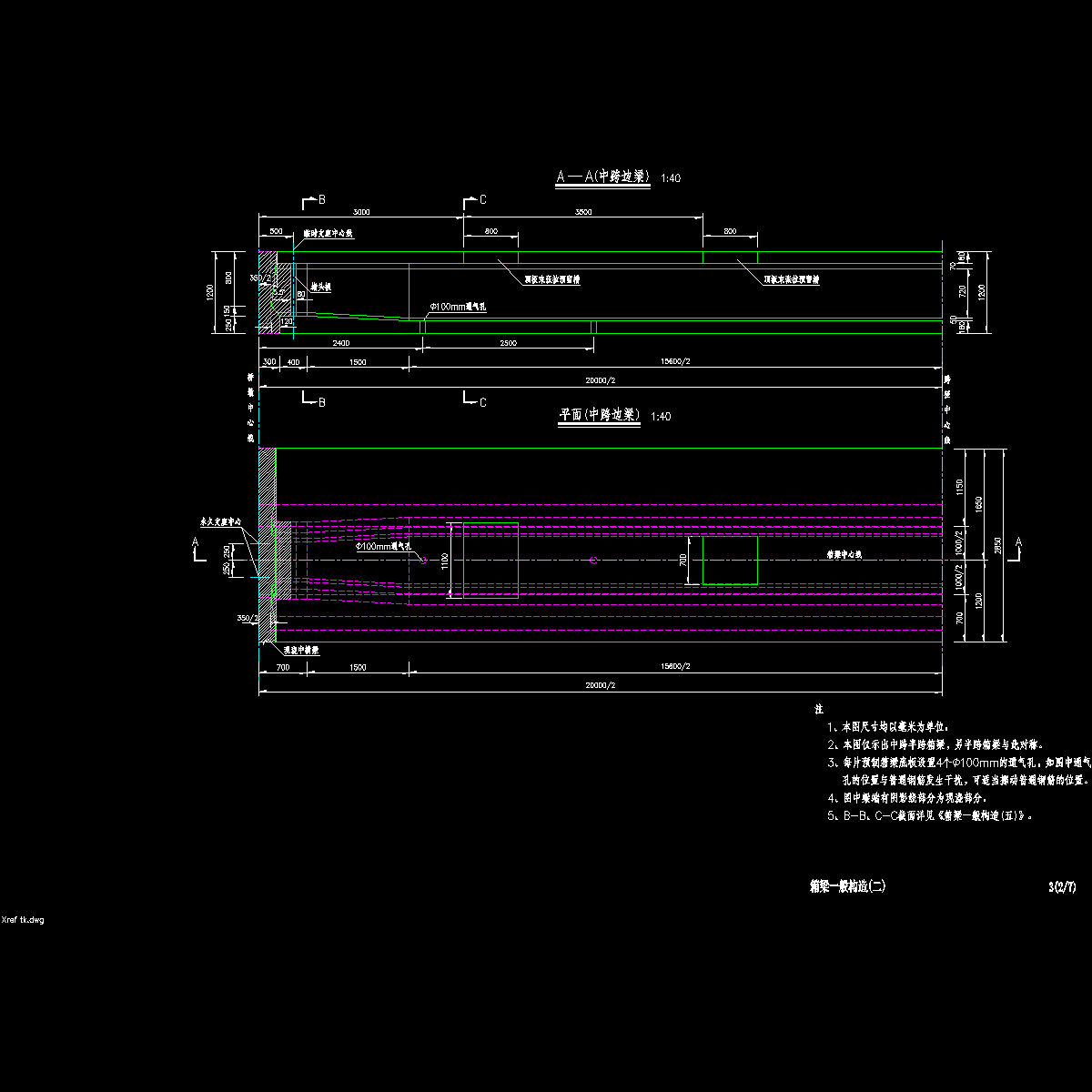

03箱梁一般构造_02中跨.dwg -

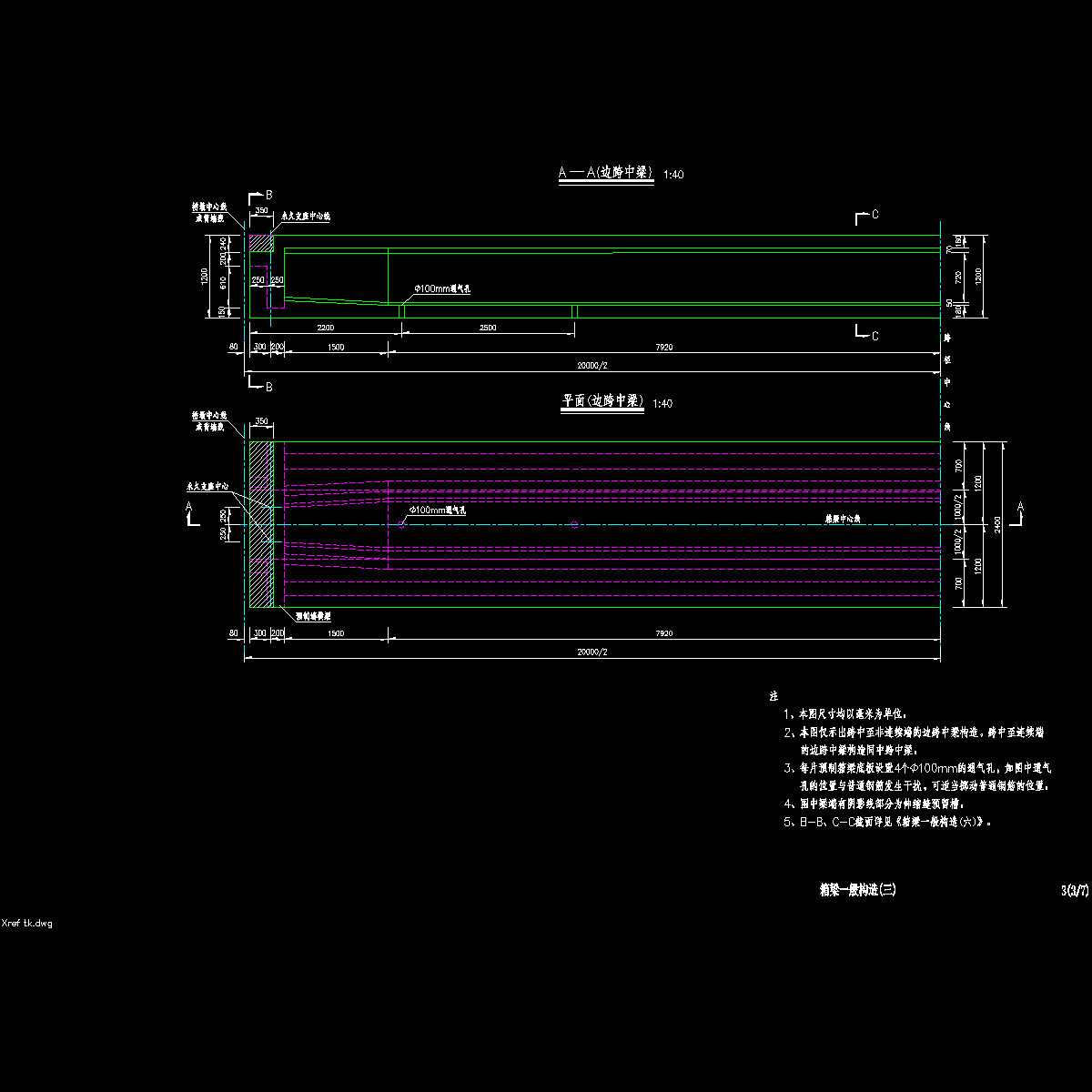

03箱梁一般构造_03边跨.dwg -
03箱梁一般构造_04边跨.dwg -
03箱梁一般构造_05中跨.dwg
-
03箱梁一般构造_06边跨.dwg
-
04预制箱梁钢束构造0度_01.dwg
-
04预制箱梁钢束构造0度_02.dwg
