装配式预应力混凝土箱形连续梁桥上部构造跨径30米斜交角30°设计CAD图纸

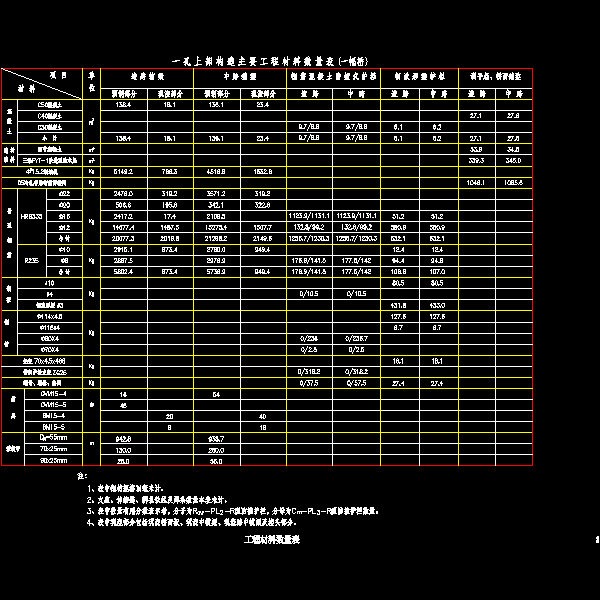

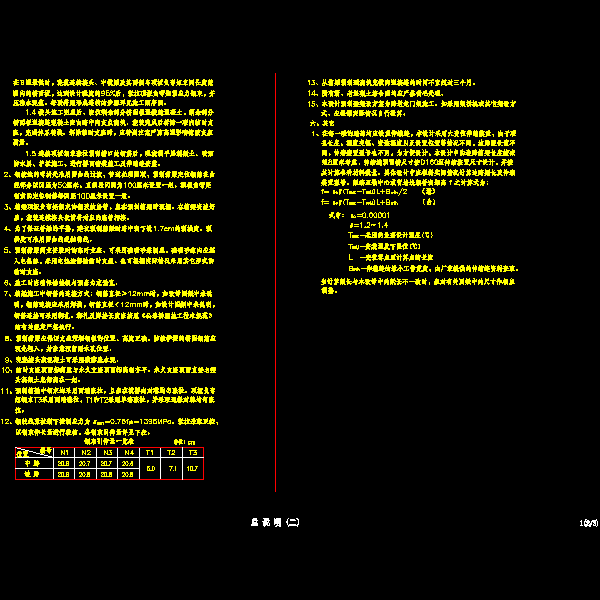

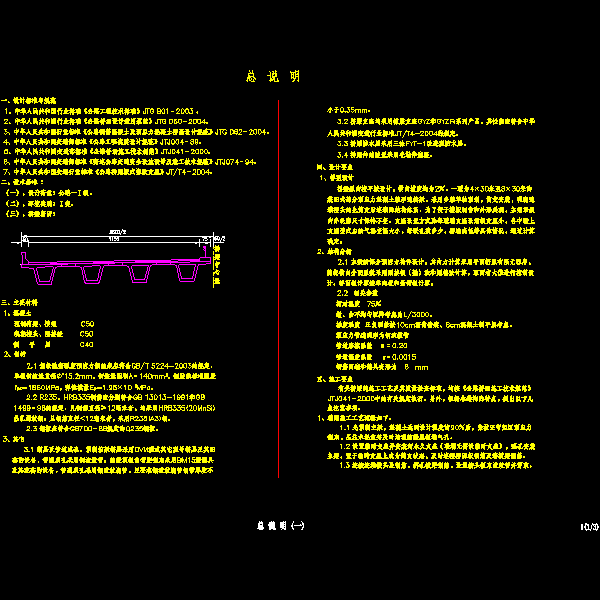

装配式预应力箱梁上部构造图30米30度全套上部构造图： 　　1、总 说 明 　　2、工程材料数量表 　　3、典型横断面 　　4、箱梁一般构造 　　5、预制箱梁钢束构造 　　6、箱梁顶板负弯矩钢束构造 　　7、箱梁普通钢筋构造 　　8、现浇桥面板钢筋构造 　　9、端横梁钢筋构造 　　10、现浇中横梁钢筋构造 　　11、跨中横梁钢筋构造 　　12、负弯矩区钢束槽口钢筋构造 　　13、梁端封锚钢筋构造 　　14、预制堵头板钢筋构造 　　15、预应力锚具构造 　　16、板式橡胶支座构造 　　17、护栏一般构造 　　18、护栏钢筋构造 　　19、伸缩缝构造 　　20、桥面排水构造 　　两部分共计42张图
