现浇预应力砼箱形连续梁桥上部构造标准图纸

资料简介
赚取积分

附件详情

1说明
路基宽度（W=7.5米）

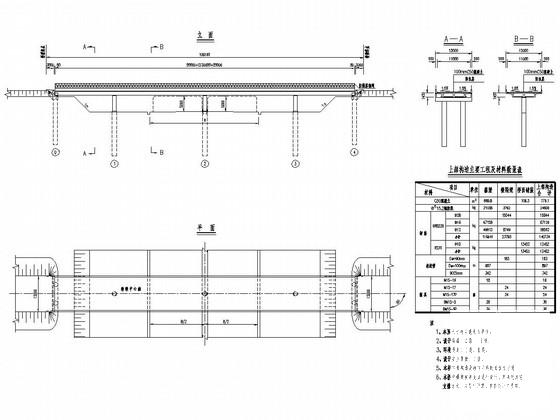

2桥型布置图

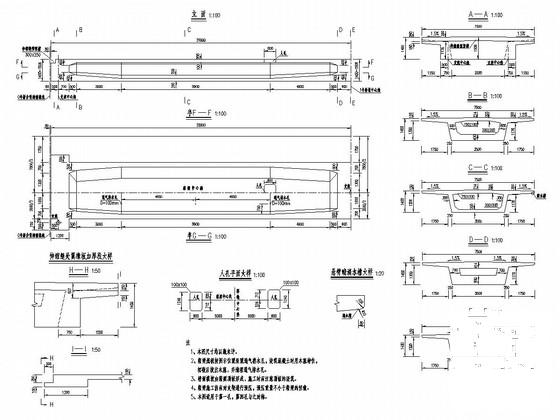

3箱梁一般构造（一）～（二）
4箱梁预应力钢束构造（一）～（六）
5箱梁梁端预应力束封锚及锚下钢筋构造
6箱梁普通钢筋构造（一）～（四）

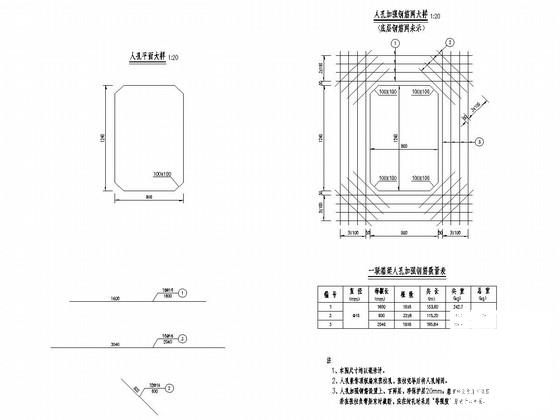

7箱梁人孔加强钢筋构造

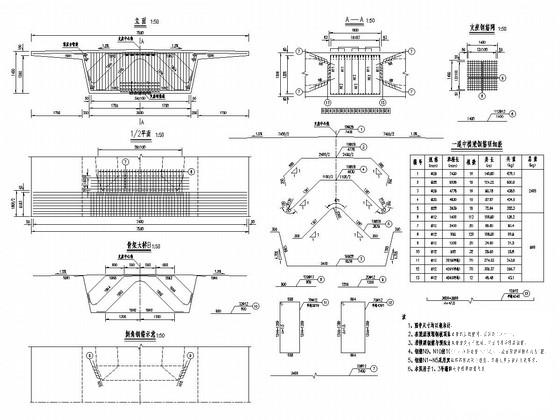

8中横梁钢筋构造（一）～（二）
9端横梁钢筋构造
10桥面铺装钢筋构造
路基宽度（W=8.5米）
11桥型布置图
12箱梁一般构造（一）～（二）
13箱梁预应力钢束构造（一）～（六）
14箱梁梁端预应力束封锚及锚下钢筋构造
15箱梁普通钢筋构造（一）～（五）
16箱梁人孔加强钢筋构造
17中横梁钢筋构造
18端横梁钢筋构造
19桥面铺装钢筋构造
路基宽度（W=10米）
20桥型布置图
21箱梁一般构造（一）～（二）
22箱梁预应力钢束构造（一）～（六）
23箱梁梁端预应力束封锚及锚下钢筋构造
24箱梁普通钢筋构造（一）～（五）
25箱梁人孔加强钢筋构造
26中横梁预应力钢束构造
27中横梁预应力束封锚及锚下钢筋构造
28中横梁钢筋构造（一）～（二）
29端横梁钢筋构造（一）～（二）
30桥面铺装钢筋构造
路基宽度（W=12米）
31桥型布置图
32箱梁一般构造（一）～（二）
33箱梁预应力钢束构造（一）～（六）
34箱梁梁端预应力束封锚及锚下钢筋构造
35箱梁普通钢筋构造（一）～（五）
36箱梁人孔加强钢筋构造
37中横梁预应力钢束构造
38中横梁预应力束封锚及锚下钢筋构造
39中横梁钢筋构造（一）～（二）
40端横梁钢筋构造（一）～（二）
41桥面铺装钢筋构造

附件详情

技术指标：
跨径组合： 20+2×30+20m
斜交角： 0°
荷载：公路-Ⅱ级
桥面宽度：净-6.5m、净-7.5m、净-9m、净-11m
路基宽度： 7.5m、8.5m、10m、12m
行车道数： 2、2、2、3
梁高： 1.45m
公路等级：二、三、四级公路
......
设计要点：
1、现浇箱梁按部分预应力混凝土A类构件设计，其内力计算采用平面杆系有限元程序。
2、桥面板按单向板和悬臂板计算配筋。
......
适用范围：
1、本通用图未考虑伸缩缝、护栏、泄水管、支座等附属工程，相关预留预埋构造应根据项目具体情况进行调整。
2、本册图纸伸缩缝预留槽口尺寸按80型伸缩装置的尺寸设计，使用本通用图时，应根据实际情况验算联端伸缩量，以确定伸缩缝的具体型号，并相应调整伸缩缝预留槽尺寸。
3、本册图纸设计荷载等级为公路-Ⅱ级，当有超限车辆通过时，应进行结构验算，并采取相应措施。
......
设计于，共88页。
