装配式预应力混凝土T形连续梁桥施工图纸cad

该附件为： 装配式预应力混凝土T形连续梁桥施工图 ，格式为CAD。

一、项目概要：

xx高速公路横贯太行山区，xx段特设黑涯沟2号特大桥一座。
主桥采用(70 3×127 70) m预应力混凝土连续刚构桥；引桥采用5孔一联跨径40m的装配式预应力混凝土T形连续梁桥，引桥跨径组合为：5×40m(起点侧)，(5×40m)×2(终点侧)。桥跨全长为：5×40m (70 3×127 70)m (5×40m)×2＝1121m。

二、主要技术指标：

1、道路等级：高速公路

2、设计荷载：公路－I级

3、设计车速为80Km/h，上下行双向四车道

4、桥梁宽度（单幅）： 0.5m（防撞护栏） 12.25m（行车道） 0.5m（防撞护栏）＝13.25m。全幅：13.25m 0.5 13.25=27m。

5、桥梁平面线形：本桥处在平曲线R=805m的圆曲线上，左右幅桥梁均设置4％的单向横坡。

6、桥梁纵面线形：右线为2.5％纵坡的直线接R=16000m的竖曲线(终点侧)；左线为R=16000m的竖曲线(起点侧) 接2.5％纵坡的直线。

7、地震动峰值加速度：0.10g

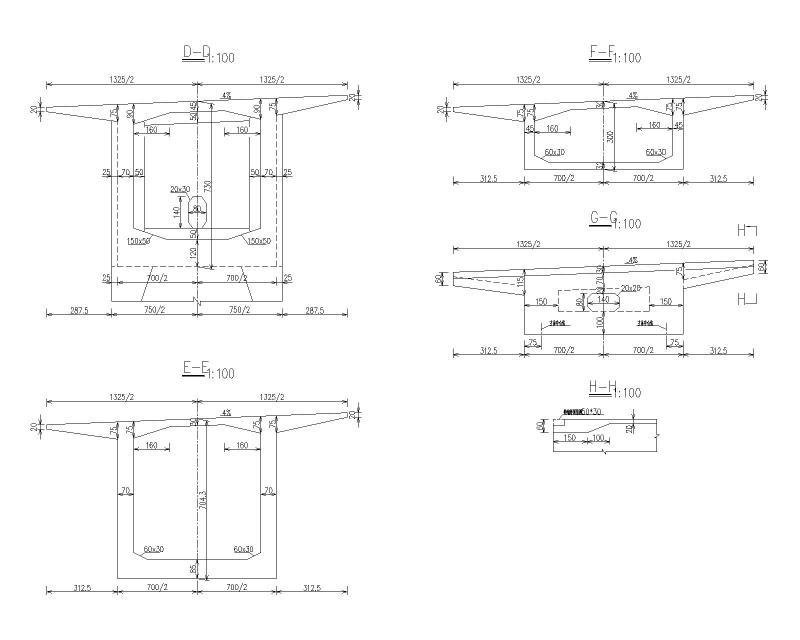

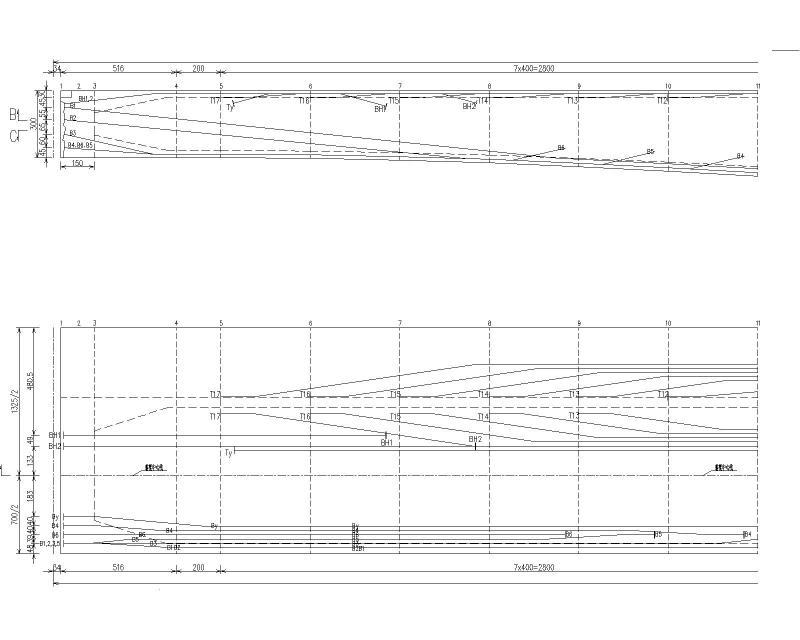

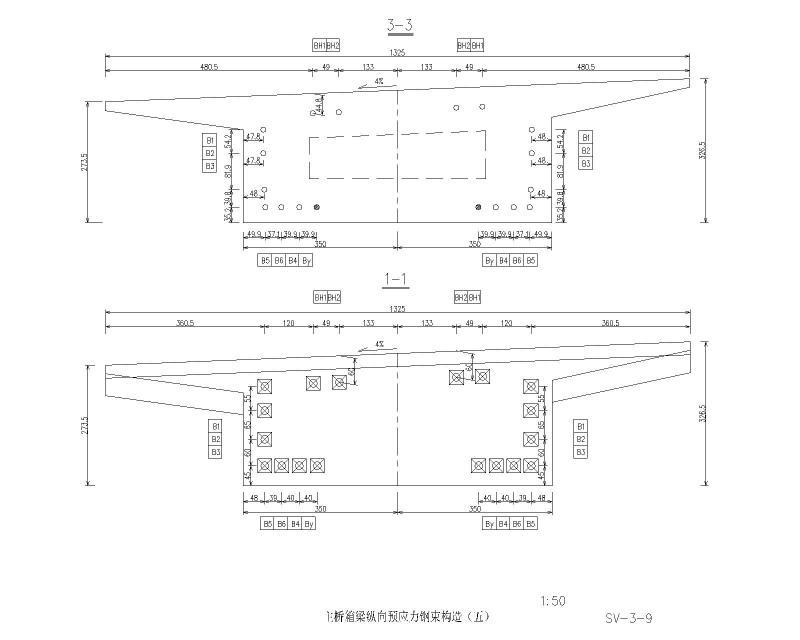

三、相关图片：
