直线桥35米预应力连续T梁通用图纸30张.dwg

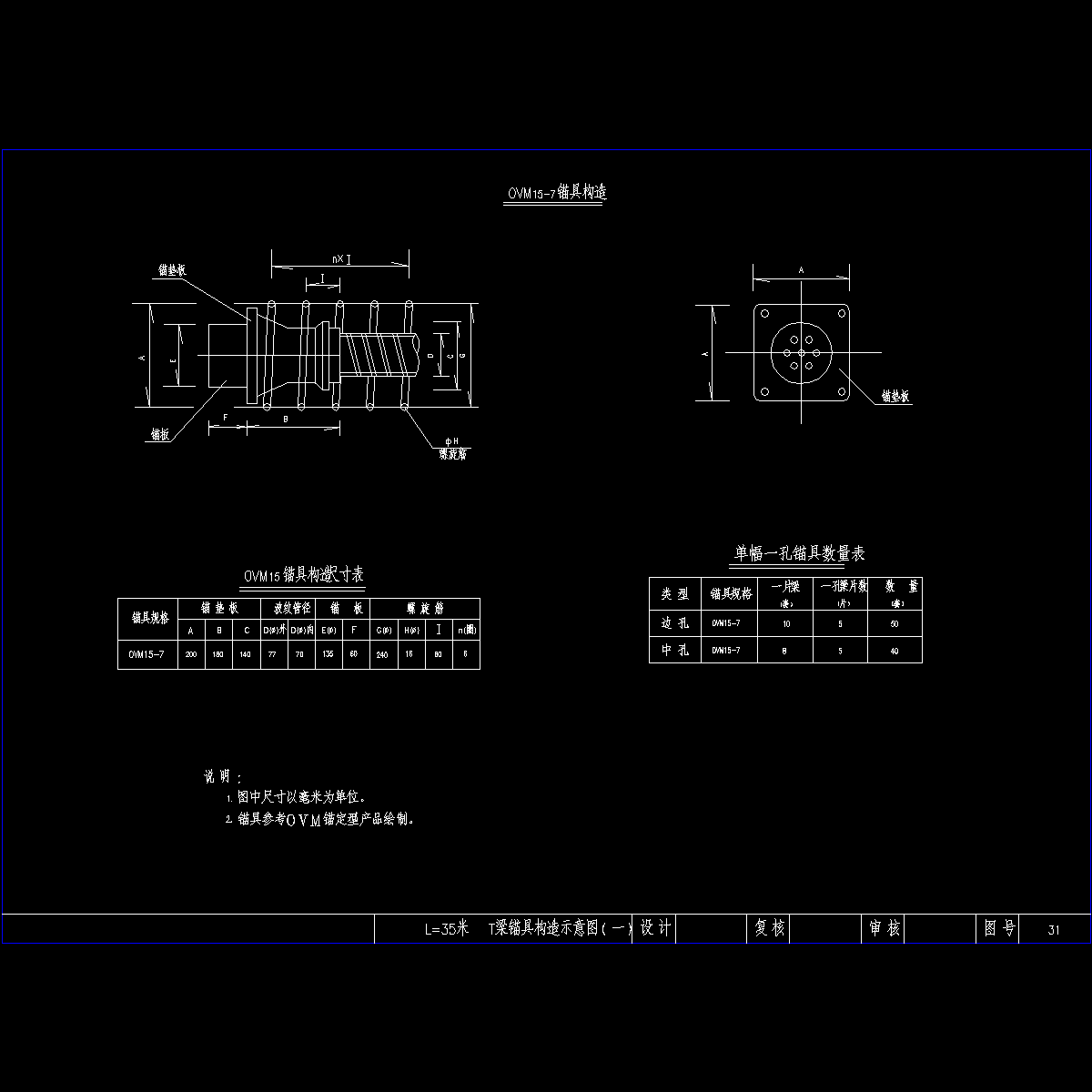

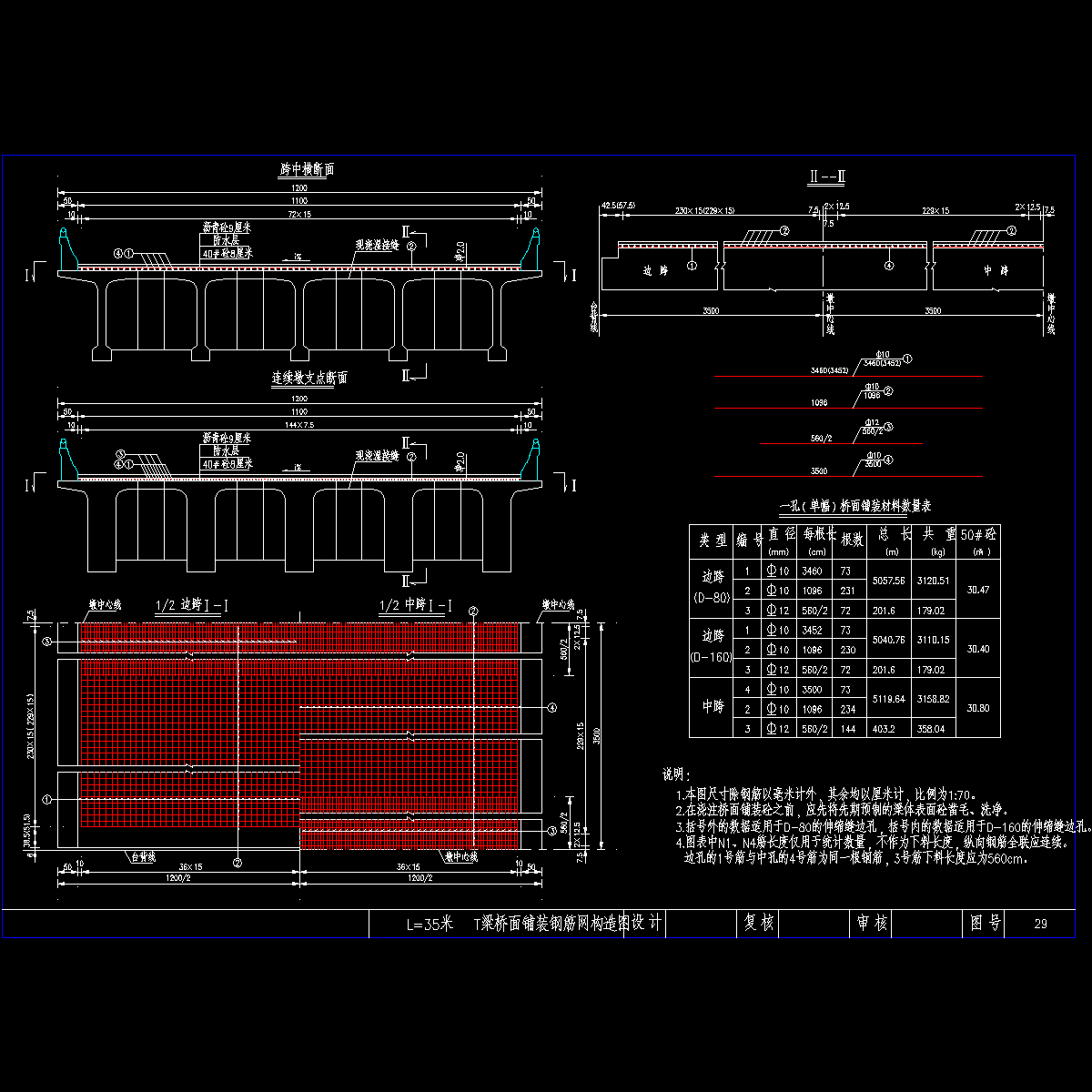

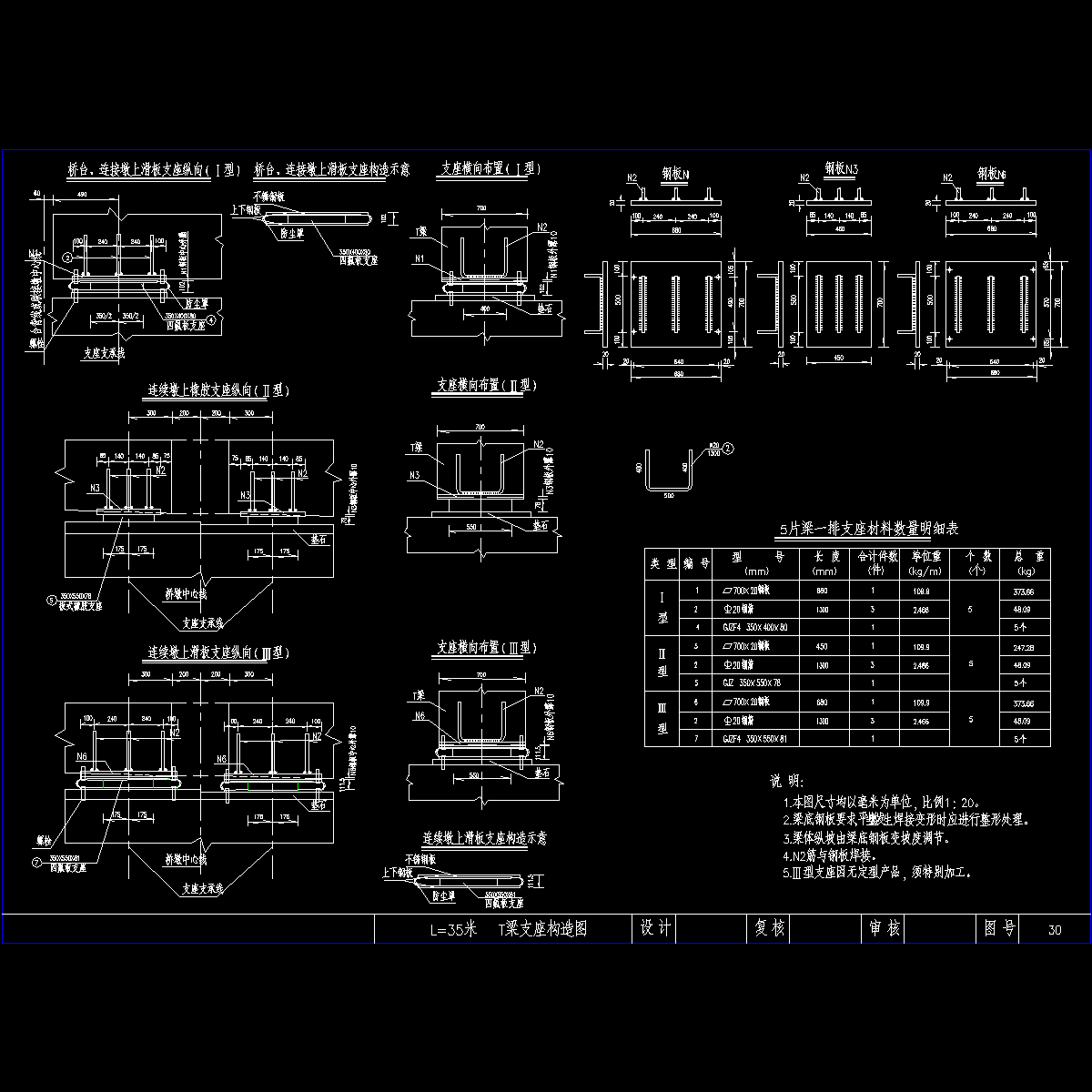

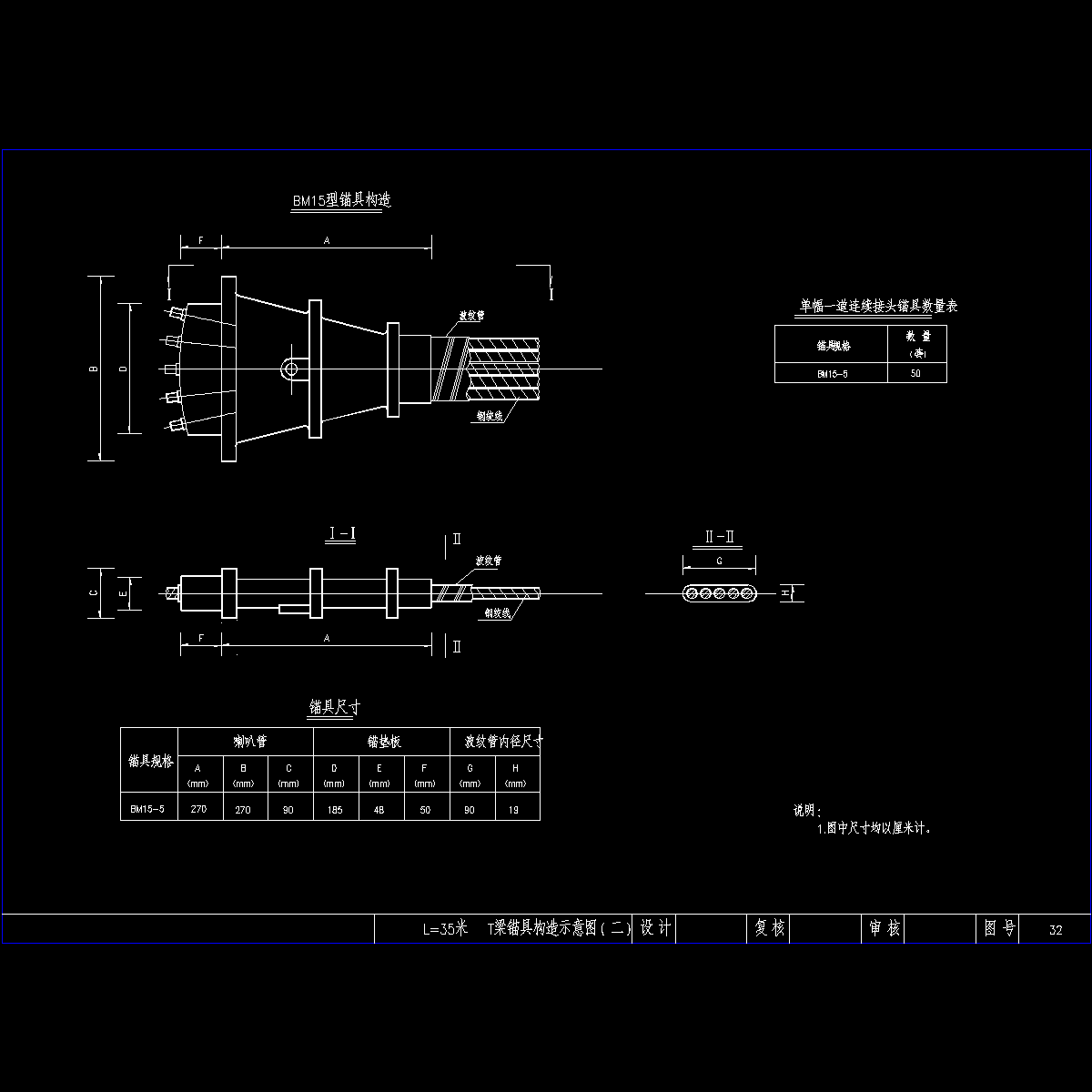

适用范围：一联总跨数：35米4~7跨的连续T梁直线桥。本图按直线桥设计，曲线桥应在支点负弯矩区钢束布置可行且边梁外翼板调整允许的范围内，经过验算采用。 　　跨径35米；荷载：汽车－超20级、挂车－120；桥面宽度：0.5 11.0 0.5＝12米。单幅：净11.00 2×0.5米防撞栏（安全带）。 　　预制梁长：端跨34.74米，中跨34.60米，梁高2.25米，支点距墩中心（台背线）：端跨0.55米，中跨0.50米。主梁间距为2.45米，其中内梁预制宽度为1.80米，边梁预制宽度为2.0米，翼缘板中间湿接缝宽度为0.65米。主梁跨中肋厚0.2米，马蹄宽梁两端部0.7米，中部0.46米。主梁横隔板理论间距为5.0米。桥面铺装总厚度为17厘米，其中水泥混凝土厚度为8厘米，沥青混凝土厚度9厘米。采用板式橡胶支座或四氟板橡胶支座。预应力筋及锚固体系：预制主梁预应力钢束采用Φj15.24-7钢绞线，金属波纹管成孔，锚具参考OVM15锚固体系。 　　该资料为连续梁，采用先简支后连续的方法架设。主梁横向分布系数按刚接梁法计算。预应力钢束采用两端张拉。 　　材料：50#砼、40#砼。预应力钢束：采用低松弛270K级钢绞线，公称直径为15.24mm，公称面积140平方毫米。普通钢筋：主要受力钢筋采用Ⅱ级钢，其它分布钢筋采用Ⅰ级钢。采用氯丁橡胶支座。 　　…… 　　共计30张，
