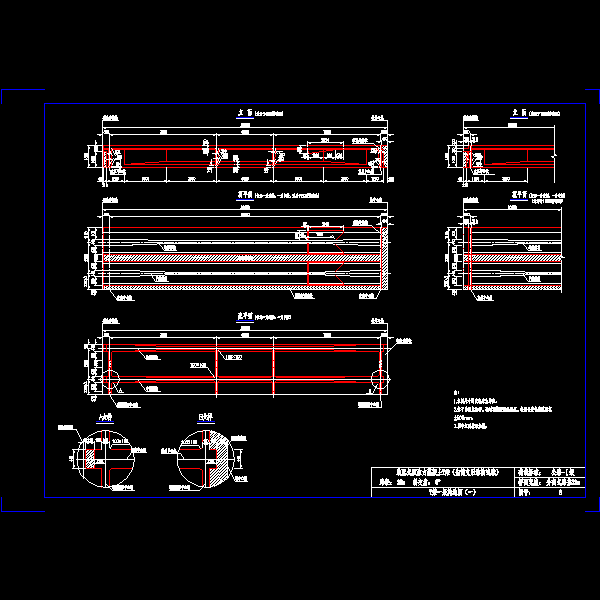

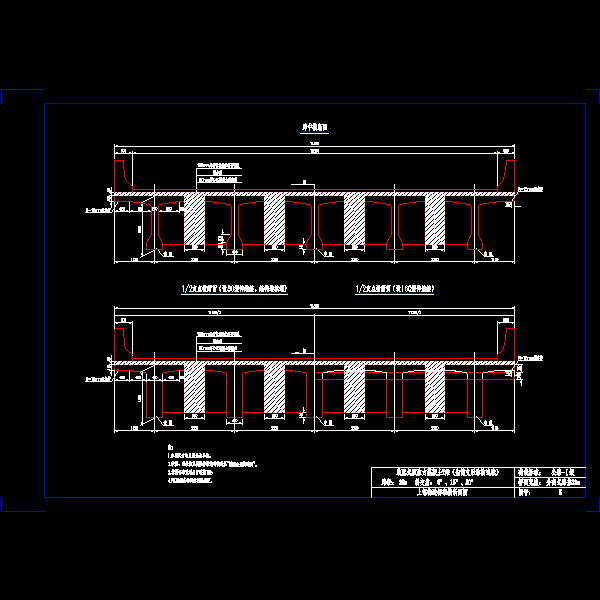

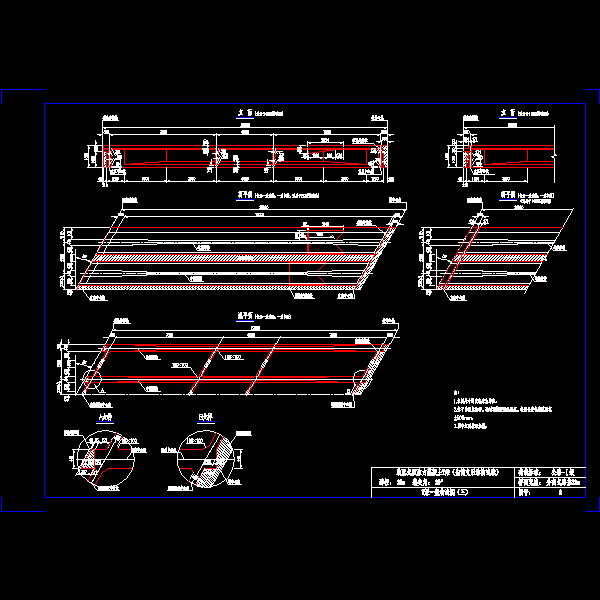

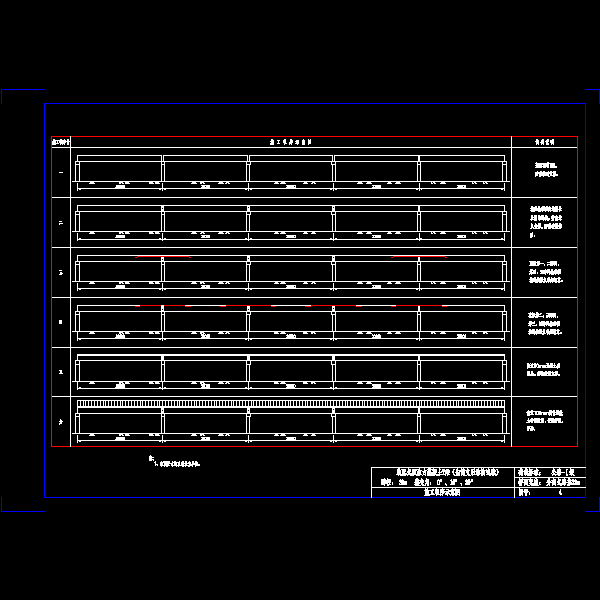

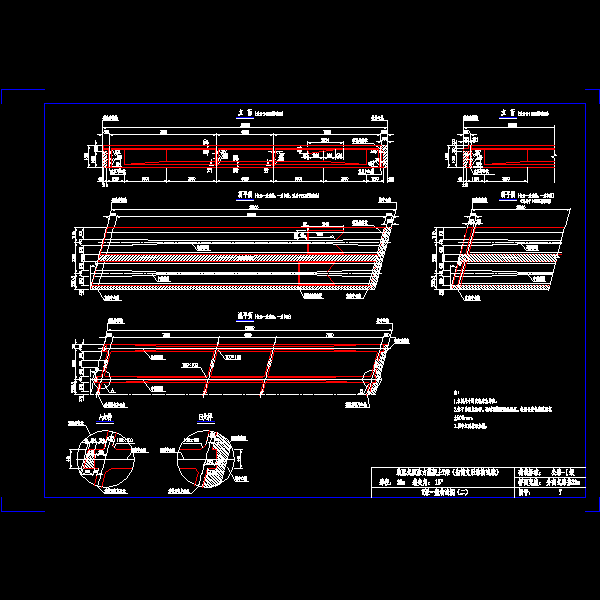

20米T梁桥上部构造通用CAD图纸(预应力混凝土桥)

一、技术标准与设计规范 　　1、《公路工程技术标准》JTG B01-2003 　　2、《公路桥涵设计通用规范》JTG D60-2004 　　3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 　　4、《公路桥涵施工技术规范》JTJ041-2000 　　5、《公路交通安全设施设计技术规范》（JTG D81-2006) 　　 　　二、技术指标 　　主要技术指标表 　　公路等级 高速公路 　　路基宽度（m） 23.0（分离式路基） 　　汽车荷载等级 公路Ⅰ级 　　行车道数 二车道 　　桥面宽度(m) 2×11.25 　　跨径(m) 20 　　斜交角（°） 0、15、30 　　单幅桥梁片数 5 　　梁间距(m) 2.25 　　预制梁长（m） 中跨为19.50,边跨为19.50 　　预制梁高（m） 1.5 　　预制梁最大吊装重量（KN） 边梁 417；中梁413 　　环境类别 Ⅰ类、Ⅱ类
