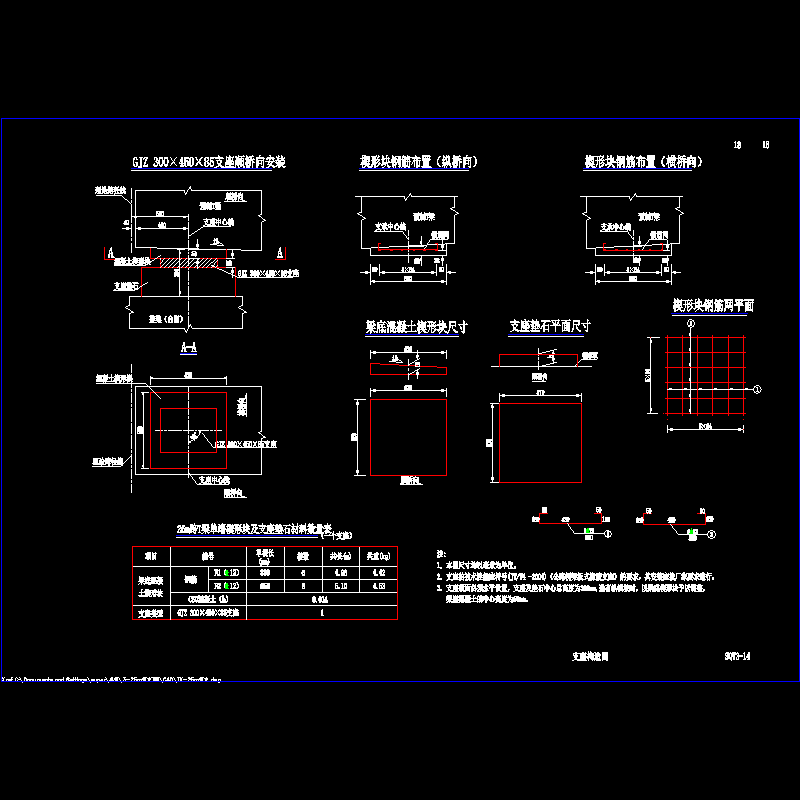

装配式预应力混凝土T梁桥支座构造CAD图纸

附件详情

设计要点：
1．本通用图的结构体系为先简支后桥面连续，按部分预应力A类构件设计。
2．设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。
3．桥面铺装采用“10cm厚沥青混凝土桥面铺装” “防水层”＋“10cm厚C40混凝土现浇层”。
4．设计参数
⑴ 混凝土：重力密度γ=26.0kN/ ，弹性模量EC=3.45× MPa。
⑵ 沥青混凝土：重力密度γ=24.0kN /
⑶ 预应力钢筋：弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ζ=0.3。
⑷ 锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数k=0.0015。
⑸ 支座不均匀沉降：Δ=5mm
⑹ 竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）规定取值。
……
共1张。
