25m预应力钢筋混凝土T梁桥设计套图纸

附件详情

方案比选：
1、方案一：25m预应力钢筋混凝土T梁桥
桥梁跨径及桥宽
标准跨径：25m（墩中心距），
桥面净空：净—8米，2×2.5人行道。
计算跨径：24.4m。
2、25m预应力钢筋混凝土小箱梁
桥梁跨径及桥宽
标准跨径：25m（墩中心距），
桥面净空：净—8米，2×2.5人行道。
计算跨径：24.4m。
......
桥墩方案：
桥墩类型有重力式实体桥墩、柱式桥墩。
重力式实体桥墩主要依靠自身重力来平衡外力保证桥墩的稳定，适用于地基良好的桥梁。重力式桥墩一般用混凝土或片石混凝土砌筑，街面尺寸及体积较大，外形粗壮，很少应用于城市桥梁。
柱式桥墩是目前公路桥梁、桥宽较大的城市桥梁和立交桥及中小跨度铁路旱桥中广泛采用的桥墩形式。这种桥墩既可以减轻墩身重量、节省圬工材料，又比较美观、结构轻巧，桥下通视情况良好。
由上面的解释可知，柱式桥墩是最合适的墩型，所以选择柱式桥墩。
......

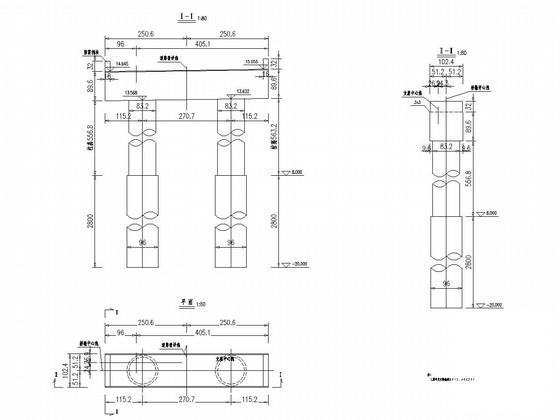

设计于，共8张CAD设计图。
