工程线路全长为2.205km,跨大堤孔变截面连续箱梁为三向预应力结构,纵向按全预应力体系控制。箱梁为分离的单箱单室截面,左、右幅宽均为16.25m,底宽8.25m,两侧翼缘宽均为4m。
……
预应力箱梁采用挂篮悬浇施工方案,本挂篮主桁采用三角结构,在灌筑混凝土和挂篮走行时,依靠后锚系统进行平衡,无须另设配重。灌筑混凝土时,挂篮后端锚于预埋锚杆上;挂篮走行时,挂篮主梁后端通过扁担梁反锚于已浇梁段上,同时主梁前段设置滚筒,利用倒链牵引,实现主梁的滑移。
……
采用冷拉方法调直钢筋时,I级钢筋的冷拉率不宜大于2%,HRB335、HRB400牌号钢筋冷拉率不宜大于1%。
……
预应力管道采用镀锌双波波纹管,预留孔道采用镀锌双波波纹管。
……
预应力钢筋管道应在张拉24小时内压浆,压浆用水泥浆,按70mm×70mm×70mm立方体试件,标准养护28d测得的抗压强度不应低于40Mpa。为减少收缩,可通过实验掺入适量膨胀剂。压浆质量应作抽检。
……
共26页,。

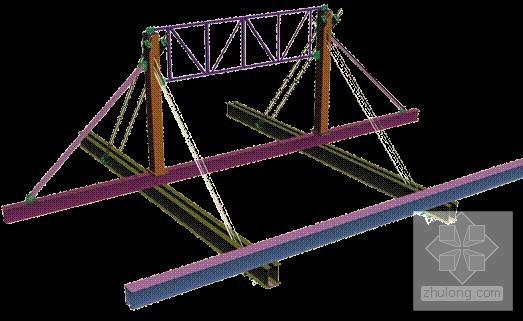

挂篮承重系统

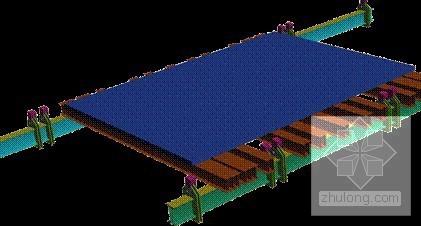

挂篮底模系统

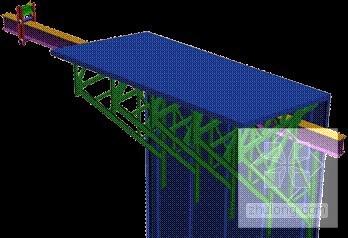

挂篮侧模系统

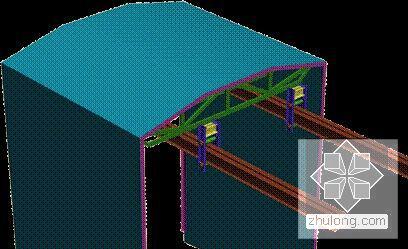

挂篮内模系统
