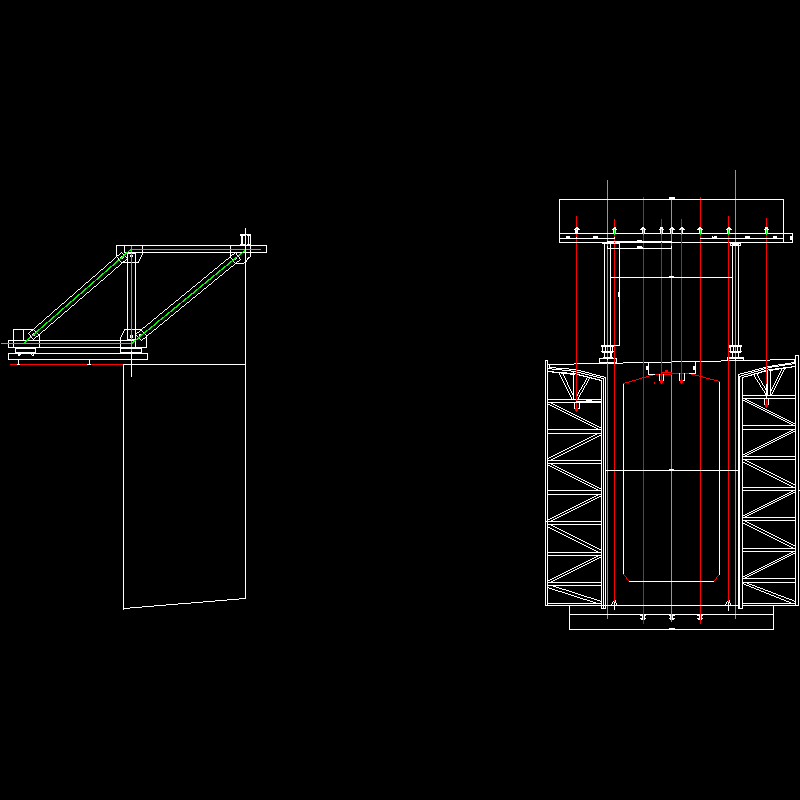

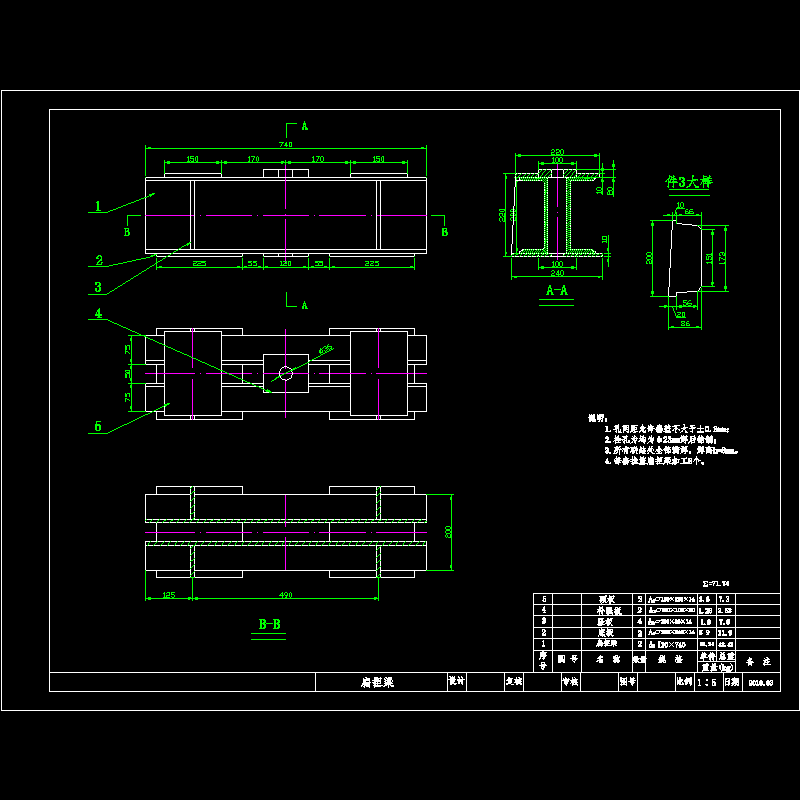

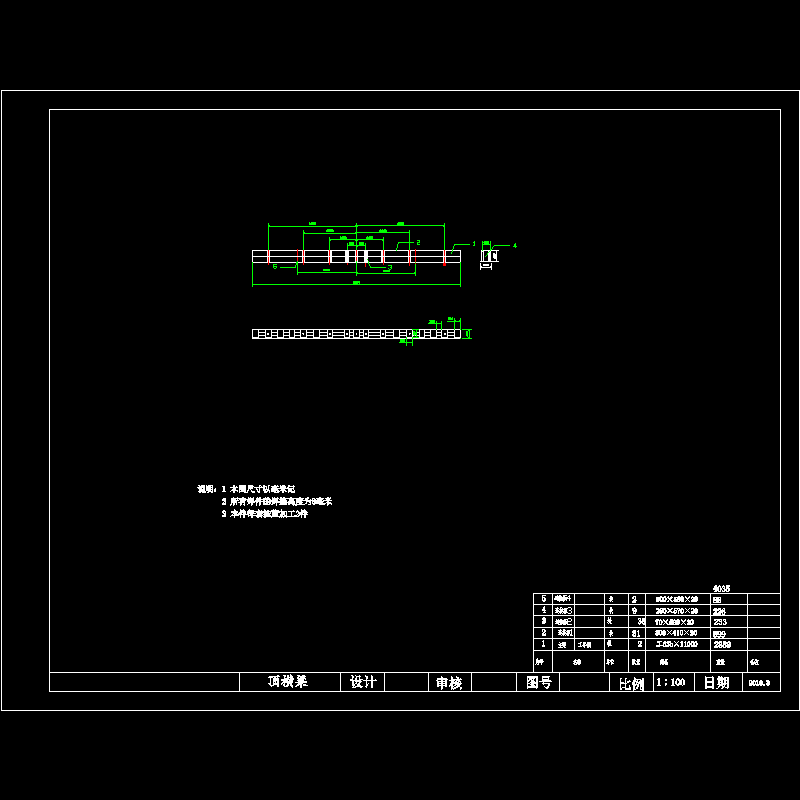

高速公路大桥箱梁悬灌施工菱形挂篮设计CAD图纸

一、设计依据 　　1、高速公路大桥施工图 　　2、《钢结构设计规范》（GBJ17-88） 　　二、主要技术性能 　　1、适应最大梁段重：2400KN 　　2、适应最大梁段长：4.5米 　　3、梁高变化范围：12.0～3.0米 　　4、最大梁宽：顶板：12.0米 底板：6.5米 　　5、走行方式：无平衡重走行 　　6、挂篮自重：90t 　　三、挂篮特点 　　1、挂篮结构简单，受力明确，整体刚度较大。 　　2、挂篮前端及中部工作面开阔，便于挂篮轨道，腹板和底板钢筋，竖向预应力筋的安装，加快施工速度。还可以从挂篮中部运送混凝土。 　　3、走行装置构造简单，外侧模、底模可一次就位，内模也能整体抽拉就位。 　　4、利用箱梁竖向预应力筋锚固轨道及挂篮，取消了后平衡重，挂篮自重轻。 　　5、主材料采用Q235型钢及钢板，加工制作简单，成本低。
