悬浇梁菱形挂篮全套设计CAD图纸及计算书（68张附主桥施工方案）

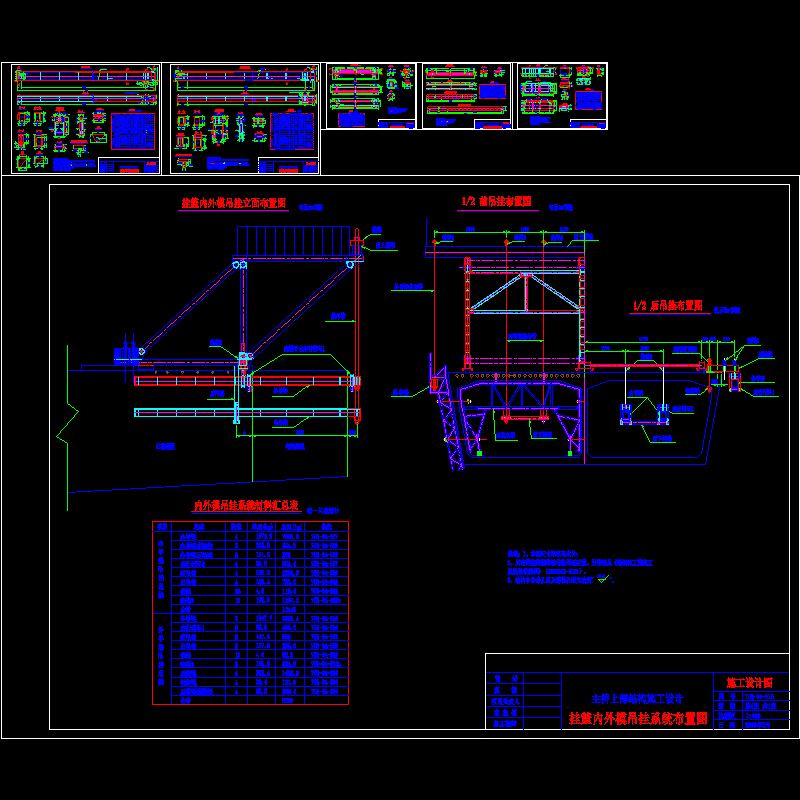

桥梁概况： 　　 主桥上部结构为（130m 2×275m 130m）纵、横、竖三向预应力混凝土连续刚构柔性钢管拱结构，全长811.6m（含两侧梁端至边支座中心线各0.8m）。主梁为顶宽14.4m（拱脚处宽15.5m），底宽9.2～12.727m，斜腹板斜率5.5:1的单箱双室变截面箱梁结构，吊杆采用箱内锚固形式。 　　...... 　　挂篮组成： 　　 主桥采用的菱形挂篮有3片主桁，整个挂篮宽约17m（含外模支架），单只挂篮纵向长约15m。由三片主桁构架、底模平台及限位系统、内外模吊挂系统、走行系统、锚固系统、内外模等7大部分组成。 　　...... 　　挂篮的走行： 　　 挂篮走行分两步进行，(1)千斤顶顶推挂篮主桁带内外导梁走行到位，主桁锚固；(2)挂篮底模平台带外侧模沿外导梁走行到位。 　　...... 　　设计于2005年，共包含挂篮设计书23页，主桥悬浇梁及挂篮施工工艺15页，挂篮设计图68张。
