32m现浇简支箱梁施工方案（附计算书、CAD图纸）

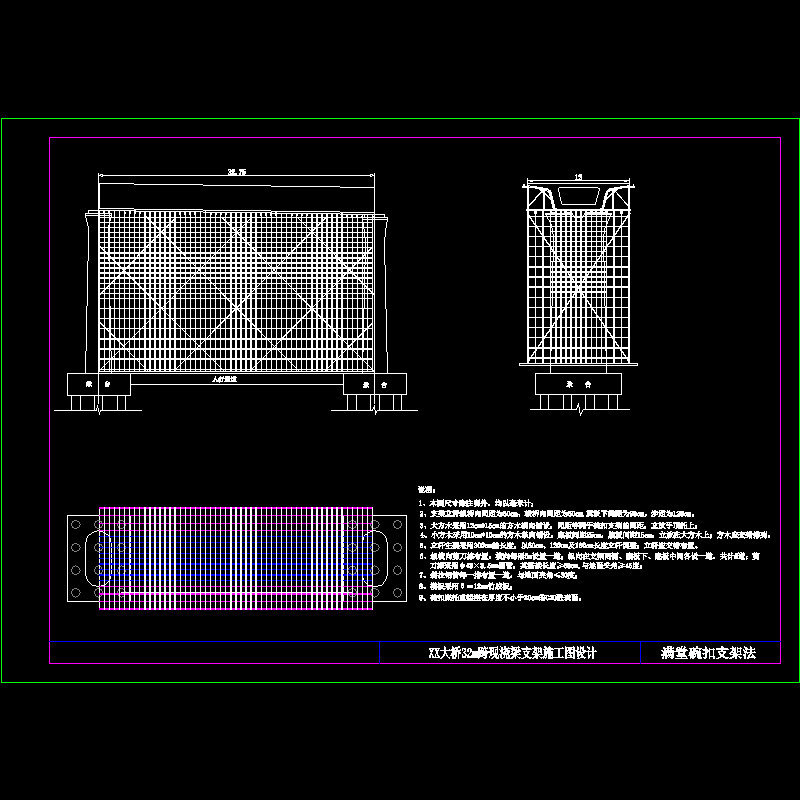

铁路等级：高速铁路；正线数目：双线；轨道建筑结构形式：无砟轨道； 　　设计时速：正线350km/h；线间距：正线线间距5.0m；设计活载：ZK活载。 　　…… 　　施工管段内共有32米标准跨径预应力混凝土简支箱梁42跨，24米标准跨径预应力混凝土简支箱梁21跨，和28米非标准预应力混凝土简支箱梁3跨。32m跨箱梁截面为等宽度、等高度简支箱梁，截面形式为单箱单室斜腹板截面。箱梁顶板宽为12m，底板宽度为5.5m，梁高3.05m；中间段顶板厚度为30cm，底板厚度为28cm，腹板厚45cm，梁端截面加强至顶板厚度为61cm，底板厚度为70cm，腹板厚105cm。 　　…… 　　桥址墩高在10m～30m范围内，根据施工情况及各桥段所处的地形地貌特点，地形地貌较好处采用搭设满堂碗扣支架进行现浇施工。 　　…… 　　共31页，
