45m跨径简支钢箱梁人行天桥整体设计图纸（计算书）.dwg

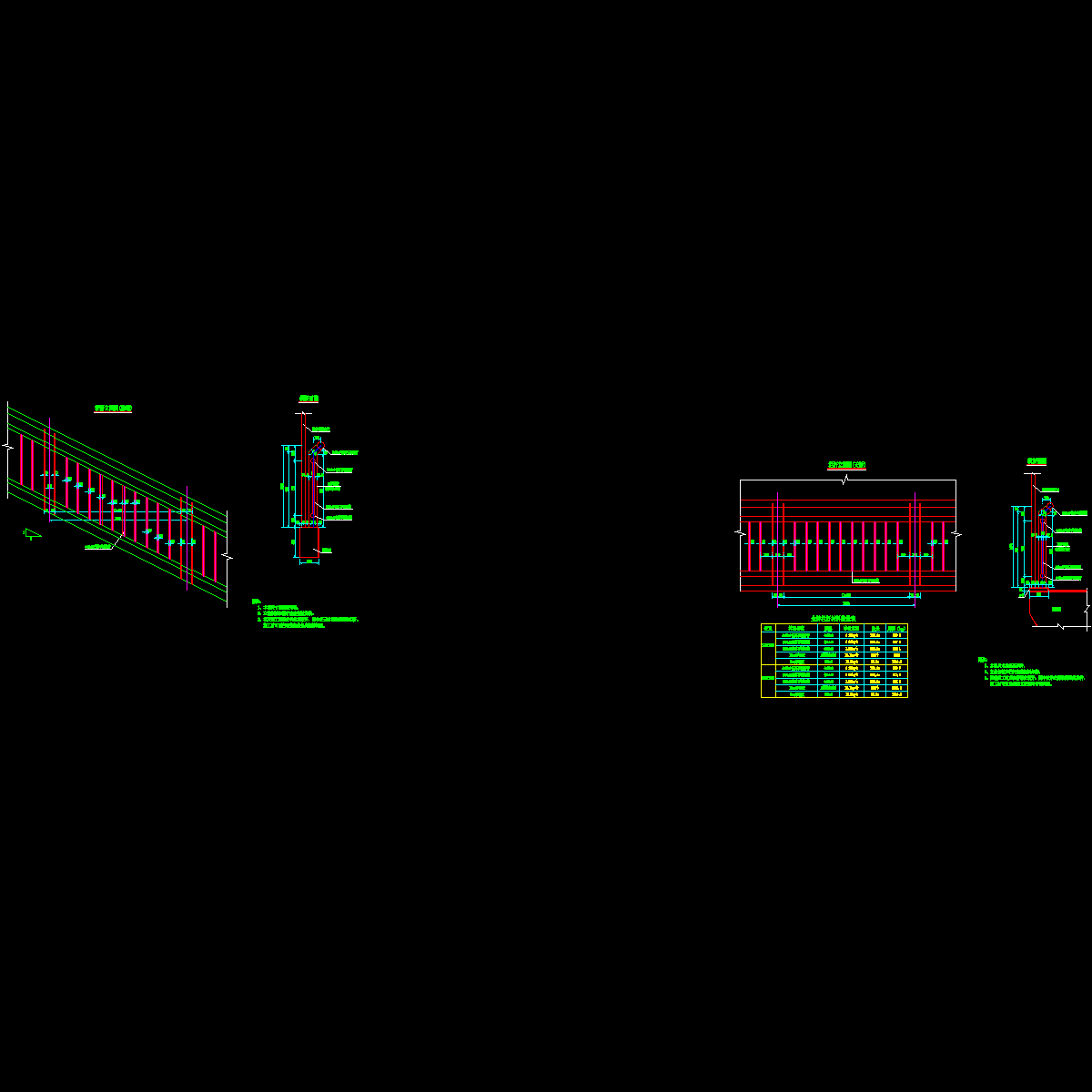

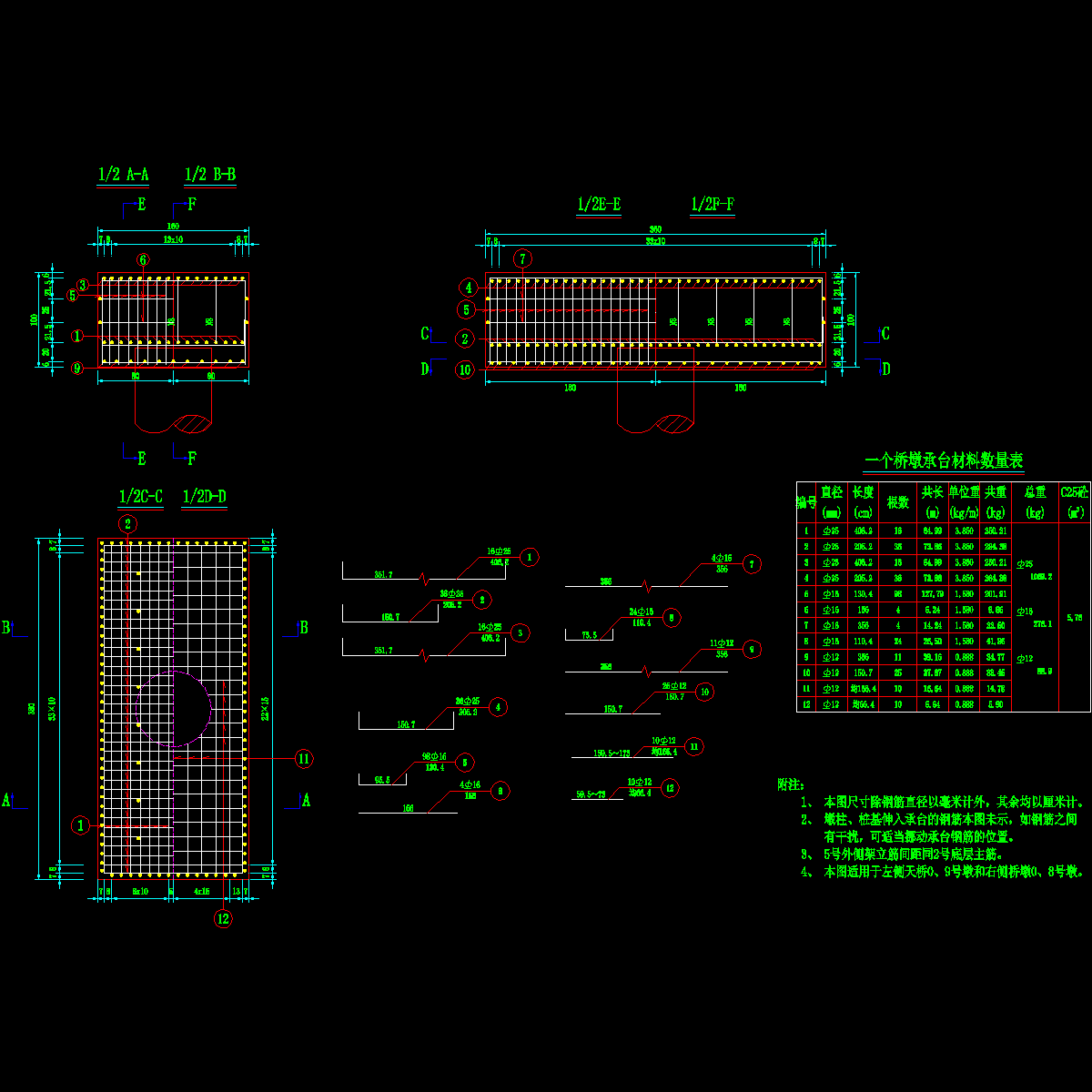

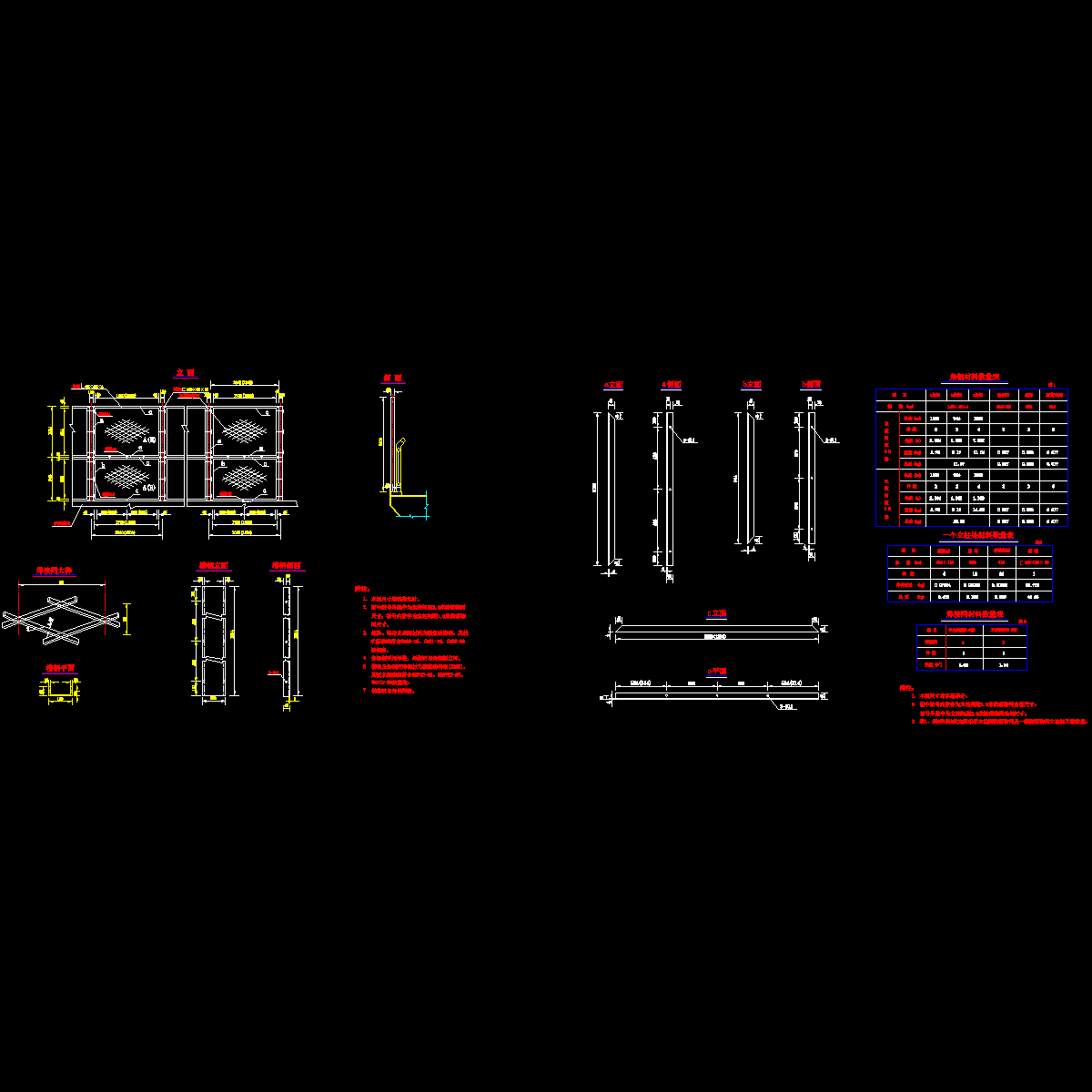

该资料的天桥为两座，分别设在主线桥梁左右两侧，其具体位置参见桥位平面图。天桥上部结构为一跨简支钢箱梁结构，主梁全长为46.48米，计算跨径为45m。钢箱梁高2～2.0174m，宽3.5m，钢箱梁跨中向上设置5cm的二次抛物线形预拱度。全桥分三段在工厂分节制作，现场采用对接焊缝拼接，拼接时架设临时支撑。主桥下部结构采用柱式桥墩，基础为承台加钻孔灌注桩基础。梯道全部采用钢结构梯道，下部结构采用矩形墩，基础为承台加钻孔灌注桩基础。
