双线三箱单室简支箱梁CAD施工图纸.dwg

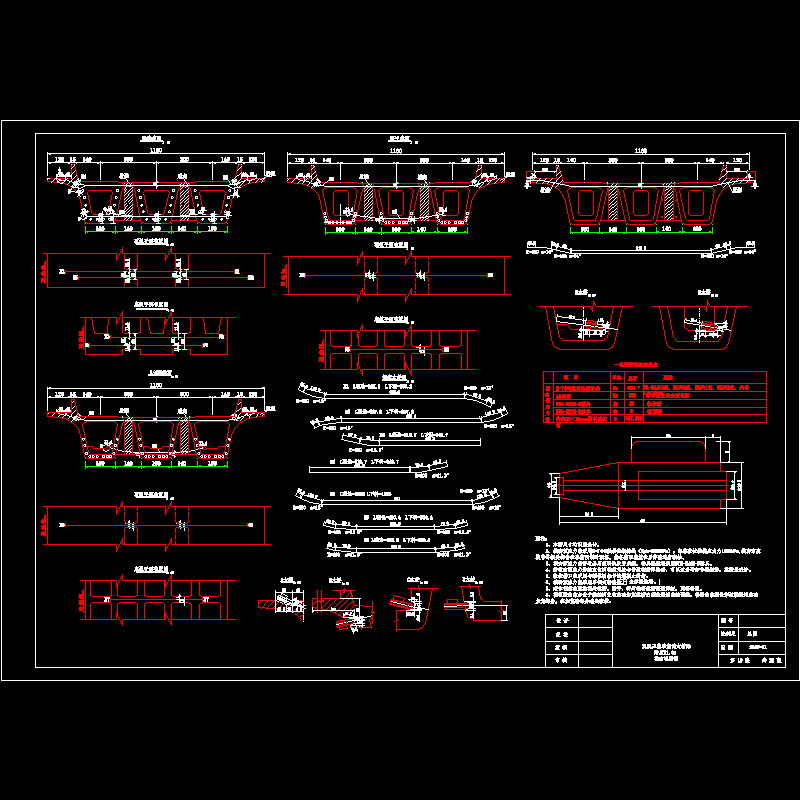

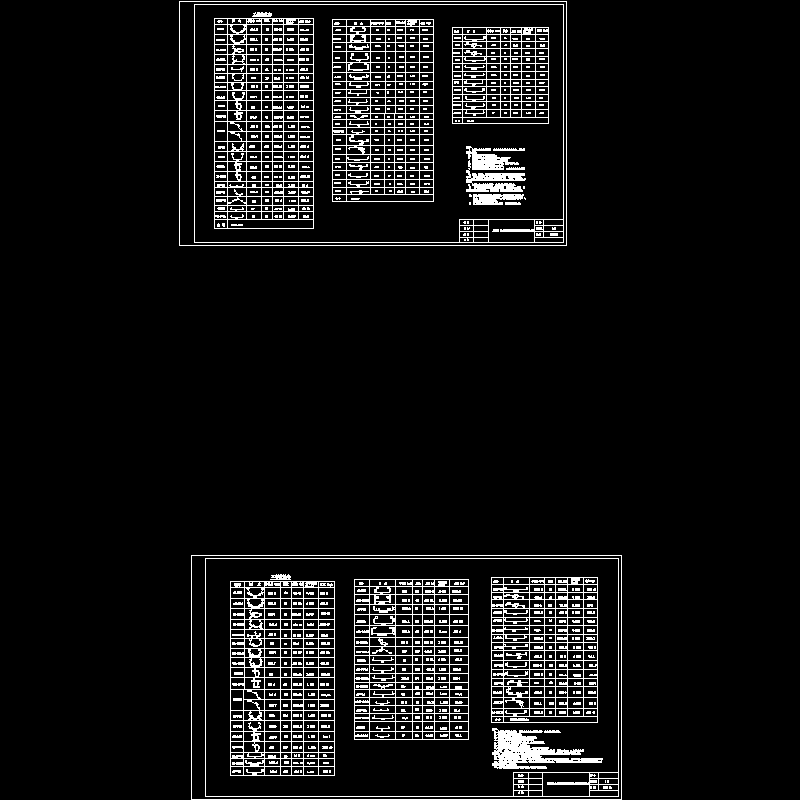

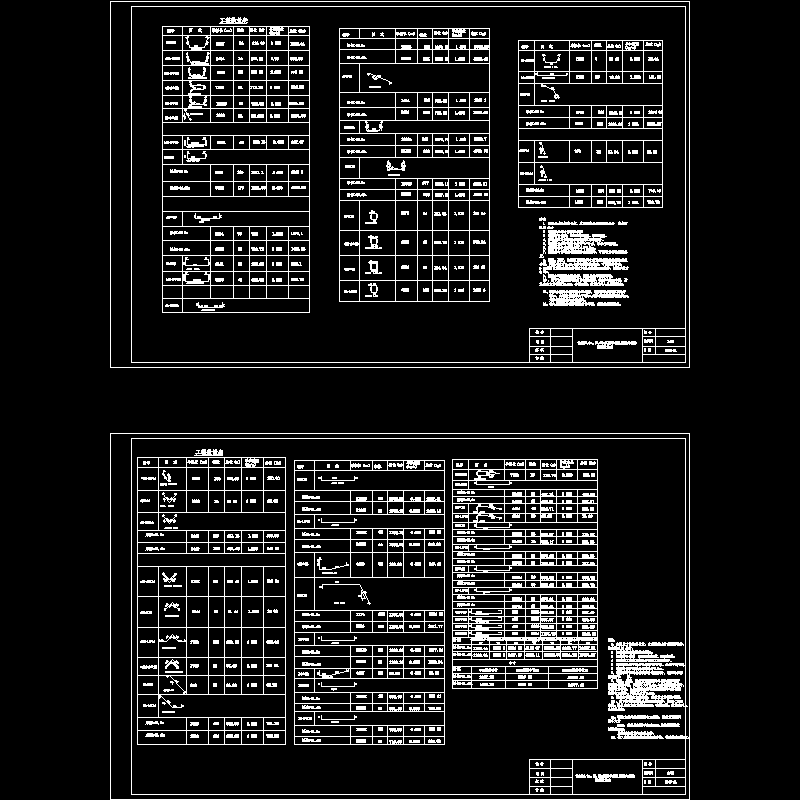

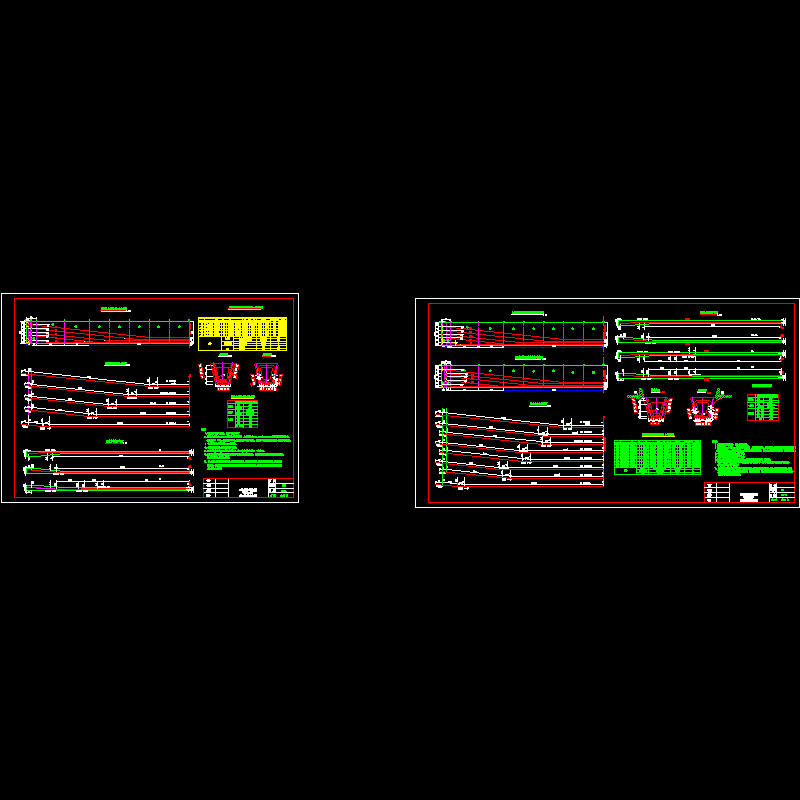

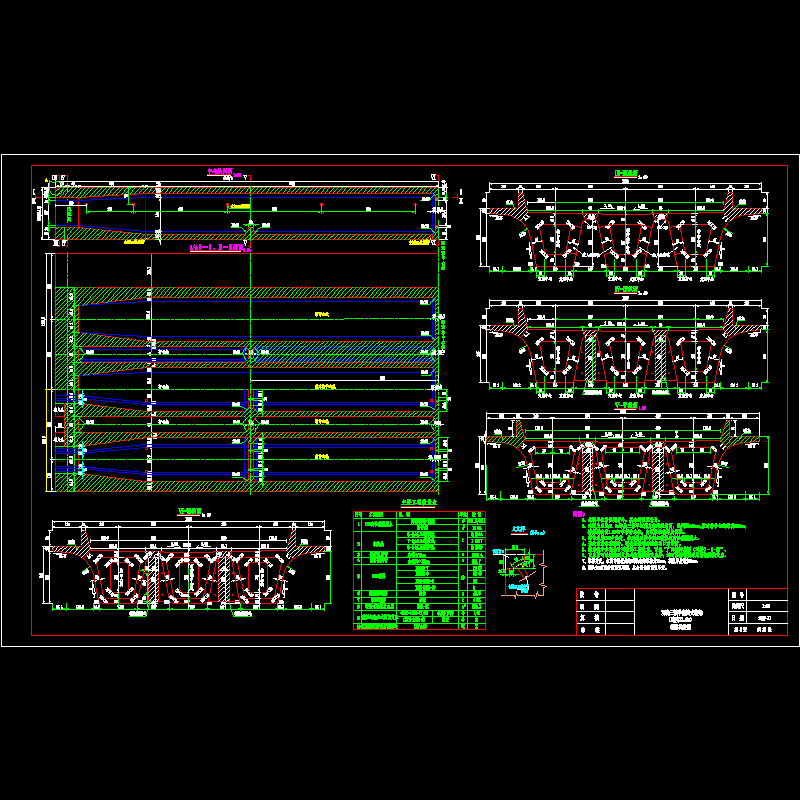

三、设计内容 　　本图为XX城际跨度31.6m无碴轨道后张法预应力混凝土简支箱梁通用设计第四册（共八册），双线，截面形式为三箱单室截面（预制），箱中心梁高2.2m，32m简支梁梁长32.6m，计算跨径31.6m.桥面布置及附属设施见广珠城际跨度32m后张法预应力混凝土简支箱梁通用设计第七册《桥面布置及附属设施》，图号为广珠城际施（通桥）-1-07. 　　四、适用范围： 　　1、设计时速：旅客列车最高行车时速200Km/h，站站停列车的最高运营速度为140Km/h。 　　2、线路情况：双线、无碴、直、曲线，最小曲线半径1600m。 　　3、环境类别及作用等级：一般大气条件下无防护措施的地面结构，环境类别为碳化环境、作用等级为A2级。 　　4、设计正常使用年限：正常使用条件下梁体结构设计使用寿命为100年。 　　5、地震动参数：地震动峰值加速度0.1g，地震动反应谱特征周期0.35s。 　　6、本图只适用于XX集团XX桥梁工程有限公司XX制梁场范围内预制的跨度31.6m三箱单室梁。 　　五、设计原则及设计技术参数 　　（一）、建筑结构形式： 　　1、建筑结构形式为三箱单室截面等高度简支箱梁，箱中心梁高2.2m。 　　2、桥面宽度：桥上检修通道栏杆内侧净宽11.4m，防护墙内侧净宽8.8m。 　　（二）、设计荷载 　　1、恒载： 　　（1）结构构件自重：混凝土容重按Υ=26KN/m. 　　（2）桥面二期恒载：二期恒载包括桥上线路设备重，以及人行道栏杆或声屏障、防护墙、电缆槽及盖板、电气化立柱等附属设施重量。桥上二期恒载直线125KN/m，曲线135KN/m，其中线路设备重直线67KN/m，曲线77KN/m，二期恒载的作用点在进行横向计算时，按实际位置加载。
