32米有砟轨道后张法预应力混凝土简支箱梁CAD施工图纸34张（双线）

附件详情

桥面接触网支柱外侧不设检查车通道；桥面通行列车时不允许人员上桥；接触网支柱设在桥面板外缘，内侧距线路中心线不小于3.0m； 挡砟墙内侧距离线路中心线2.2m。电缆槽两侧设置，通信信号电缆合槽，槽道净宽350mm，电力槽净宽200mm。计算跨度为31.5m，本施工图适用于箱梁预制施工。
……
适用范围：
设计速度：客车250km/h及以下，货车120km/h（C64、C62为80km/h）及以下。线路情况：双线、直、曲线，最小曲线半径4000m，正线线距为4.6m。环境类别及作用等级：一般大气条件下无防护措施的地面结构，环境类别为碳化环境，作用等级为T1、T2。设计使用年限：正常使用条件下梁体结构设计使用寿命为100年。长大货车检算类型：该资料仅对常用D2、D30、D35列车通过时进行检算。施工方法：本图适用于工地集中预制、架桥机架设施工。地震烈度：本结构适用于设防烈度八度及以下（地震动峰值加速Ag≤0.3g）地区。养护维修方式：桥上不设人行道检查车。
设计原则及设计技术参数：
（一）、建筑结构形式：
截面类型为单箱单室简支箱梁，梁端顶板、腹板局部向内侧加厚，底板分别向内、外侧加厚。桥面宽度：挡砟墙内侧净宽9.0m，桥上人行道栏杆内侧净宽12.1m，桥面板宽12.2m，桥梁建筑总宽12.48m。梁长为32.6m，计算跨度为31.5m，跨中截面中心处梁高为2.89m,支点截面中心处梁高为3.09m，横桥向支座中心距为4.7m。
（二）、设计荷载：
轨下枕底道砟厚度为35cm。包括钢轨、道砟、轨枕、防水层、保护层、人行道栏杆、遮板或声屏障、防护墙、接触网支柱、电缆槽盖板及竖墙等附属设施重量。有声屏障直线梁按193.5KN/m、曲线梁按206.5kN/m计算；无声屏障直线梁按174.5kN/m、曲线梁按187.4kN/m计算。
……

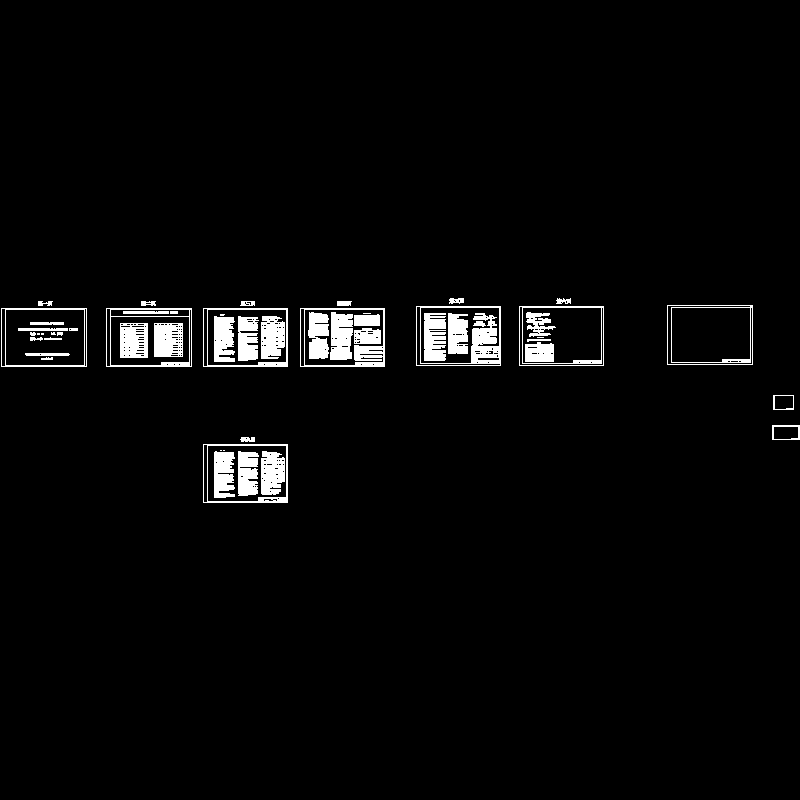

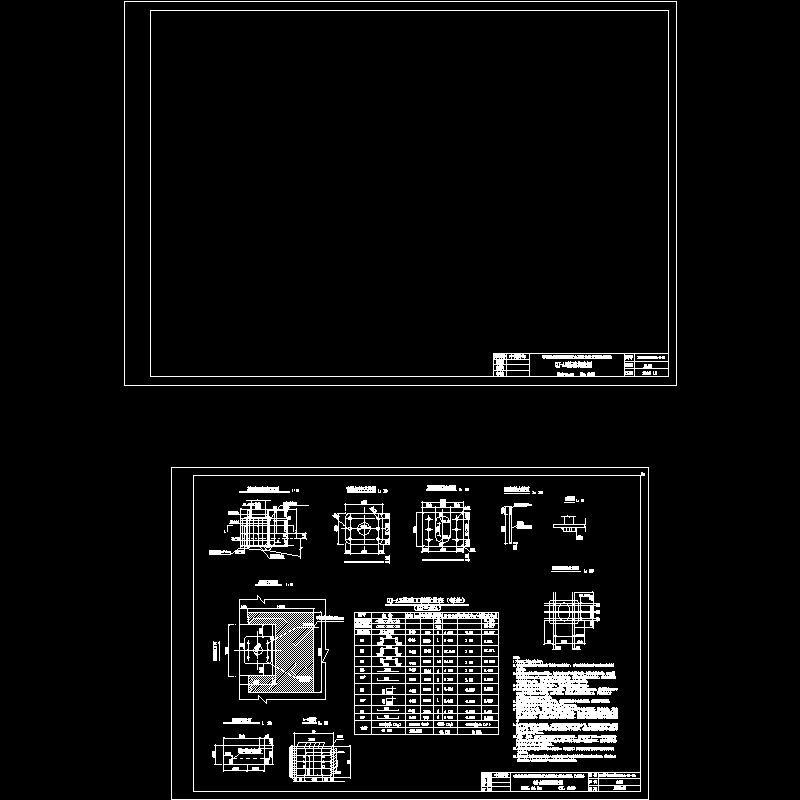

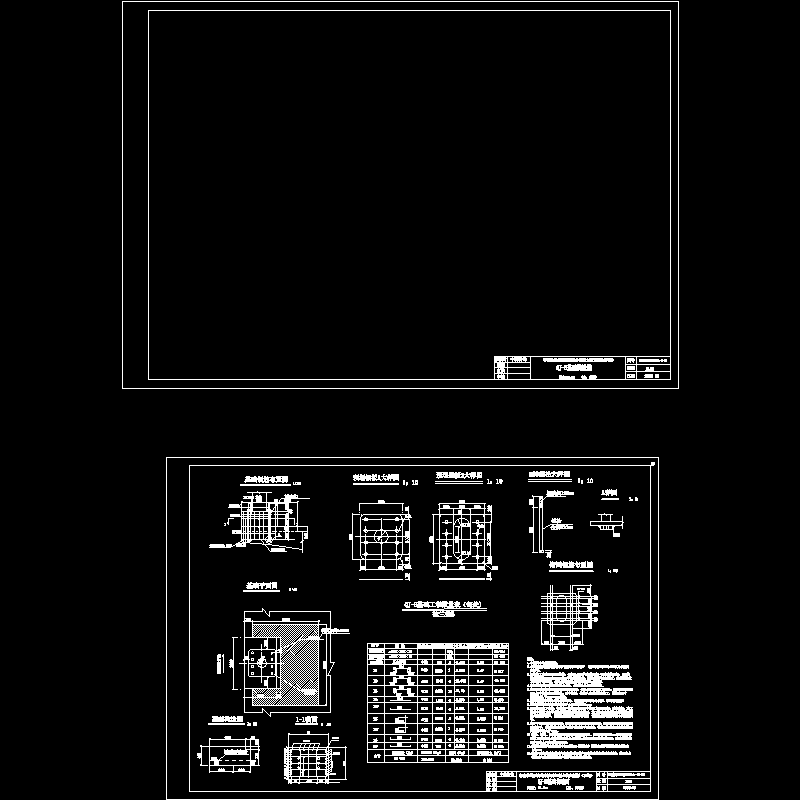

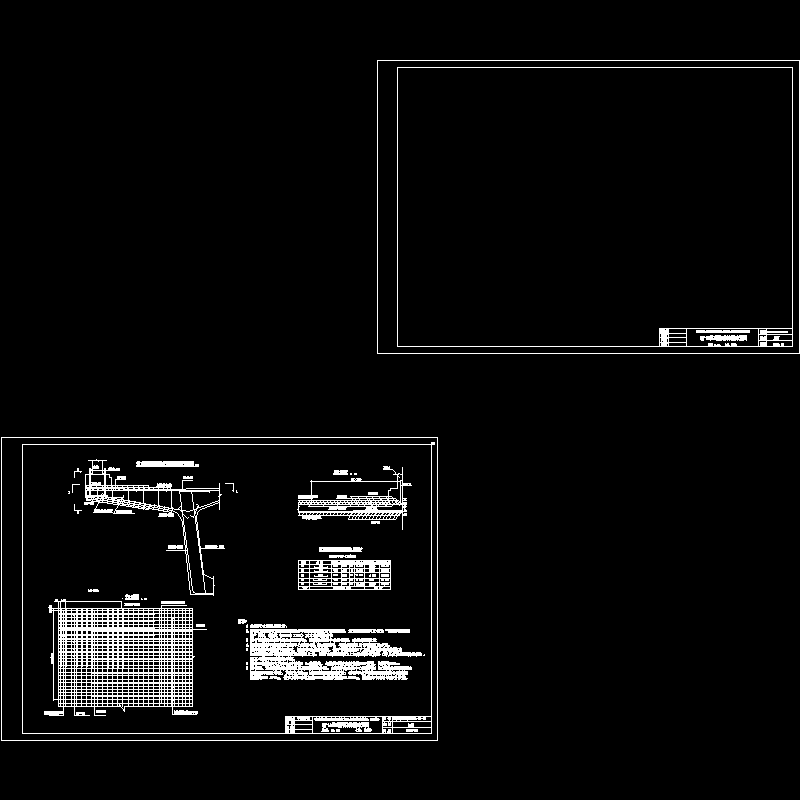

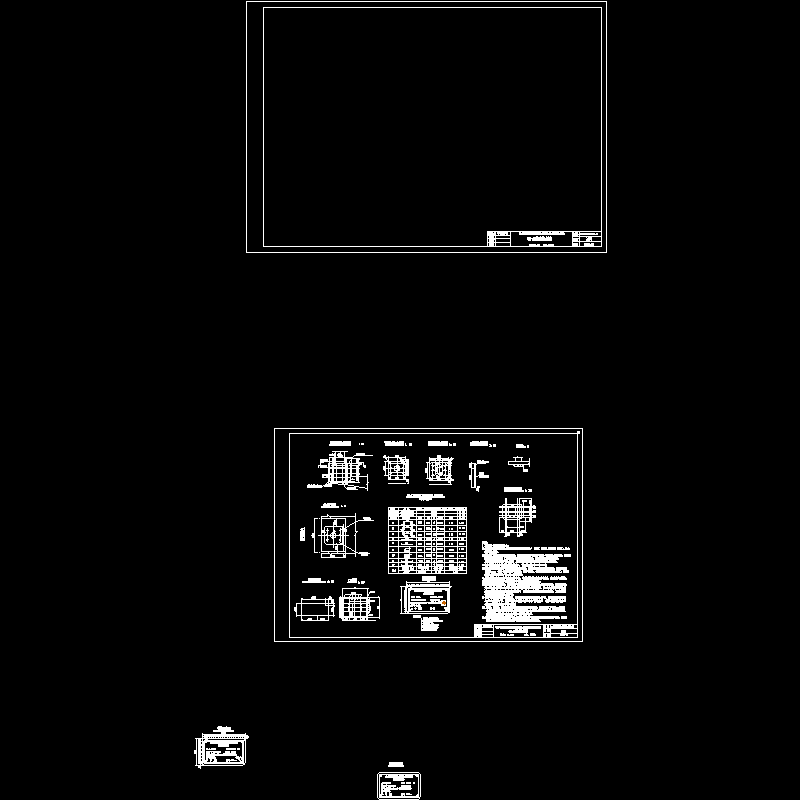

共计34张，设计于2009年
