制梁场无碴轨道31.5m后张法预应力简支箱梁双线图纸构造图

设计说明

概图

预应力筋布置图2

梁体钢筋布置图4

梁体钢筋数量表及对照表

梁体封锚构造图

吊点布置详图

支座板构造及支座安装示意图(八度)

防撞墙构造及钢筋布置图

电缆槽及盖板构造图

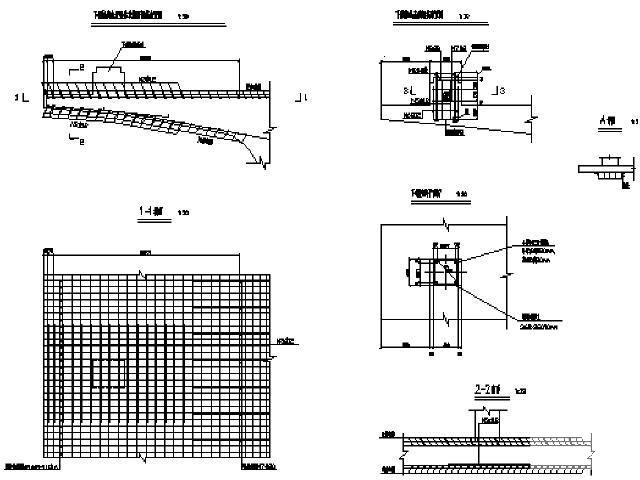

接触网下锚支柱基础构造图

定位网坐标表

直线梁桥面布置示意图

曲线梁桥面布置及梁体平面布置示意图

防落梁措施构造图

……

该资料为时速350公里客运专线铁路建设通用参考图为标准，设计从提高结构使用寿命出发，从结构参数的选取、原材料的选择以及 施工工艺 等方面考虑结构耐久性的要求。结构类型为无碴轨道后张法预应力混凝土双线简支箱梁,计算跨度为31.5m。截面类型为单箱单室等高度简支箱梁，梁端顶板、底板及腹板局部向内侧加厚。桥面宽度防撞墙内侧净宽9.4m，桥上人行道栏杆内侧净宽13.2m，桥梁净宽13.4m,桥梁建筑总宽13.8m。梁长为32.6m，跨度为31.5m,梁高为3.05m,横桥向支座中心距4.5m。二期恒载重量包括钢轨、扣件、轨道板、CA砂浆垫层、混凝土基座等线路设备重，以及防水层、保护层、人行道栏杆或声屏障、防撞墙、电缆槽盖板及竖墙等附属设施重量。由于目前桥上无碴轨道类型没有最终确定，本图预应力钢束及结构环框受力检算暂按二期恒载为184KN/m的情况设计，其中无碴轨道结构重量按90KN/m计算。预施力应采用两端同步张拉，并左右对称进行，最大不平衡束不应超过1束。

……

共计21张。
